34

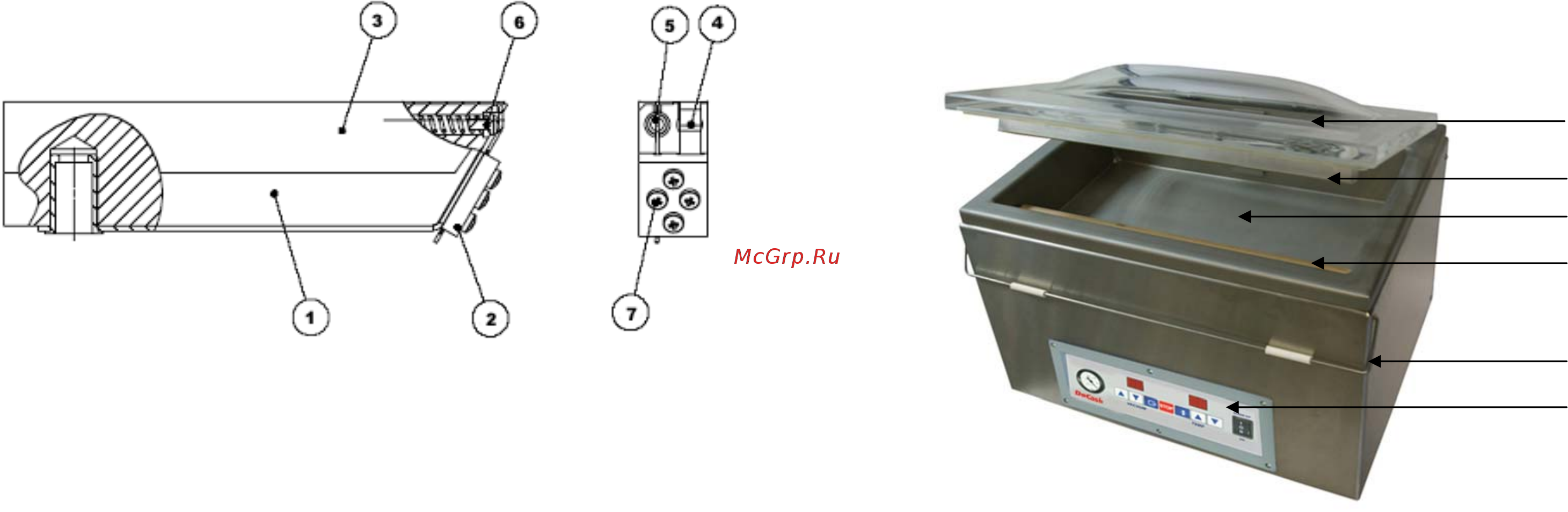

Замена тефлоновой ленты, проволоки обрезчика
и нагревательного элемента
Для замены элементов блока сварки проделайте следующие опера-
ции:
1. Снимите сварочную планку (1) с направляющих цилиндров.
2. Отвинтите пару горизонтально расположенных винтов M4x6 (7) с
каждой стороны блока сварки.
3. Отделите ленту от блока сварки (3).
4. Удалите поврежденный нагревательный элемент (4) или проволо-
ку обрезчика (5).
5. Новый нагревательный элемент с одной стороны протяните под
прижимной планкой (2) и закрепите винтом M4x6 (7).
6. Второй конец нагревательного элемента протяните под прижим-
ной планкой (2) на противоположной стороне блока сварки, натяни-
те нагревательный элемент с помощью плоскогубцев таким обра-
зом, чтобы он прилегал к поверхности блока сварки и затяните вто-
рой винт M4x6 (7).
7. Приклейте ленту из тефлонового полотна (3).
8. Установите блок сварки на направляющие цилиндры.
7
Design description
Exterior
1
Control panel
2
Lid lock
3
Welding bar
4
Operational area
5
Pressure strip with cliche
6
Lid
www.docash.biz
1
2
3
5
6
4
