11
Сплит-системы CHIGO
CHIGO AIR-CONDITIONING
Крепление наружного блока
Используйте дюбели для надежного крепления монтажных кронштейнов на стене.
Учтите, что центр тяжести наружного блока смещен относительно центра блока.
Закрепите наружный блок болтами с гайками ∅8 или ∅10. Блок должен быть надежно
закреплен на прочной стене и расположен строго горизонтально.

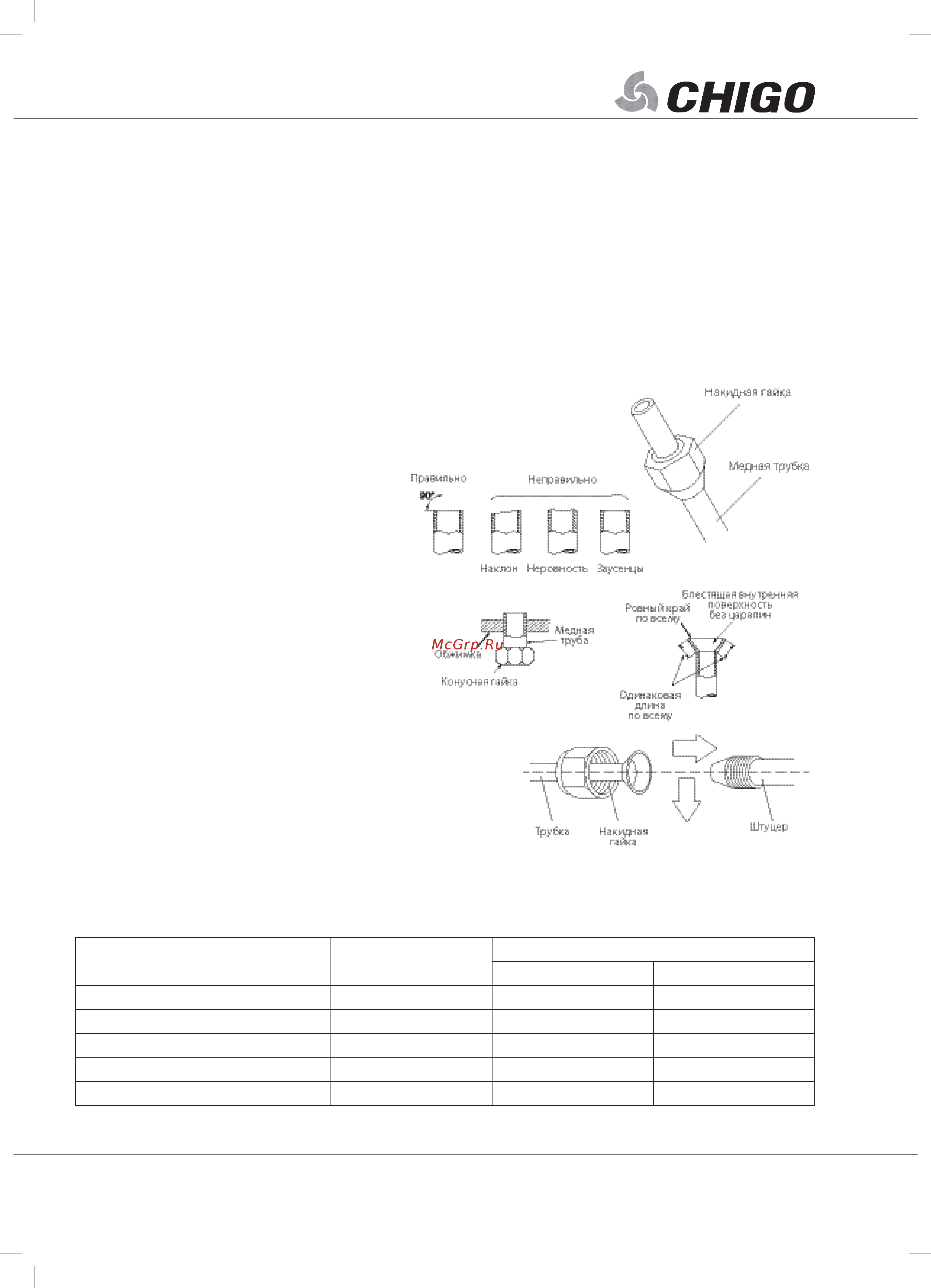

ПОДКЛЮЧЕНИЕ ФРЕОНОПРОВОДА
1. Развальцовка:
1) тщательно удалите все заусенцы со среза трубы. Во время удаления заусенцев
держите трубу срезом вниз, чтобы стружки и пыль не попали внутрь неё;
2) отсоедините накидные гайки, прикрепленные к внутрен-
нему и наружному блокам кондиционера. Затем уста-
новите их на трубки, с которых уже удалены заусенцы.
После развальцовки труб установить гайки уже нельзя!
3) развальцуйте трубу с помощью вальцовок.
2. Подсоединение труб к блоку:
1) установите развальцованные трубы соосно
со штуцером. При подсоединении сначала
выровняйте центр, затем затяните конус-
ную гайку на первые 3–4 оборота;
2) закрутите накидную гайку, а затем затя-
ните ее двумя гаечными ключами. Исполь-
зуя таблицу с крутящим моментом ниже в
качестве руководства при затягивании муфтового соединения со стороны вну-
треннего прибора, затяните гайки с помощью двух гаечных ключей. Чрезмерная
затяжка может повредить развальцованный участок.
Диаметр трубы,
мм (дюймы)
Гайка,
мм
Крутящий момент затяжки
Н·м кгм·см
∅6,35 (1/4) 17 13,7–17,7 140–180
∅9,52 (3/8) 22 34,3–41,2 350–420
∅12,7 (1/2) 26 49,0–56,4 500–575
∅15,88 (5/8) 29 73,5–78,4 750–800
∅19,1 (3/4) 36 97,2–118,6 990–1210
