ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

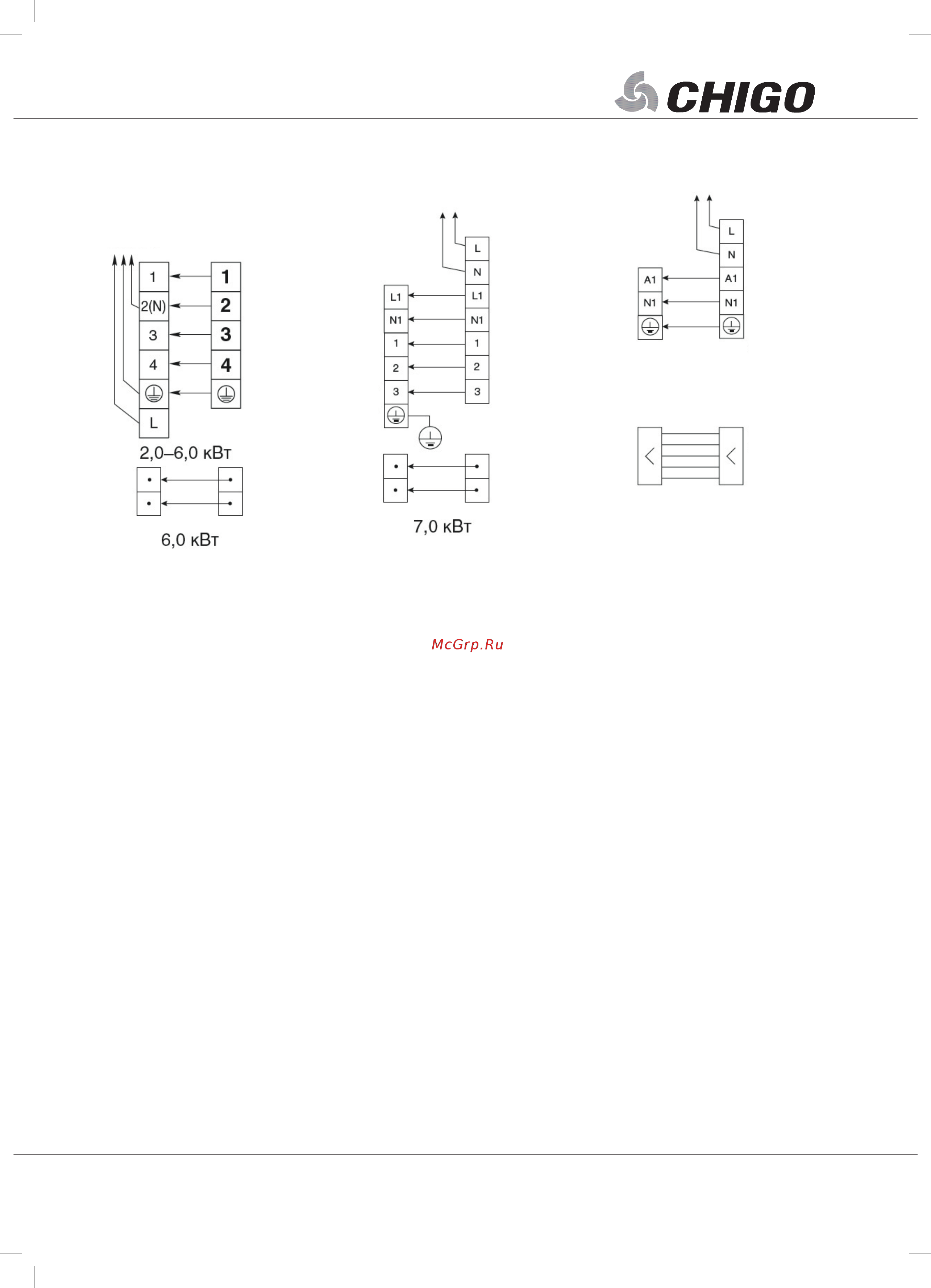

Схемы электрических соединений
внутренних блоков с наружным
Внешний источник питания кондиционера должен иметь провод заземления, соеди-
ненный с заземлением внутреннего и наружного блока.
Монтаж электропроводки должен осуществляться персоналом, имеющим необходи-
мую квалификацию, в соответствии с электрическими коммутационными схемами.
В электропроводке должен быть предусмотрен автоматический выключатель (разъ-
единитель), обеспечивающий физическое разъединение контактов всех активных
проводников, в соответствии с требованиями к монтажу электроустановок.
ПУСКО-НАЛАДОЧНЫЕ РАБОТЫ
Убедитесь в правильности монтажа, для чего проведите проверки по следующим пунктам.
1. Правильность установки внутреннего и наружного блоков. Они должны быть смон-
тированы на прочных основаниях.
2. Отсутствие утечек хладагента.
3. Тепловая изоляция труб для газообразного и жидкого хладагента.
4. Правильность монтажа дренажной линии.
5. Правильность заземления системы.
6. Использование специфицированных проводов для межблочных соединений.
7. Отсутствие препятствий в тракте подачи впускного или выпускного воздуха вну-
треннего или наружного блока. Открытое состояние запорных клапанов.
8. Нарушение приема внутренним блоком сигналов дистанционного управления.
После того, как вы проверили электрическую систему кондиционера и убедились, что
нет утечек хладагента, проведите тестовый запуск кондиционера. Его длительность — не
менее 30 мин.
В режиме охлаждения выберите самую низкую программируемую температуру; в ре-
жиме нагрева выберите наивысшую программируемую температуру. Проверьте, работа-
ют ли все функции на внутреннем блоке кондиционера.
Наружный
блок
Питание
Питание
Внутренний
блок
Разъем для под-
ключения датчика
температуры кон-
денсации (кабель
с разъемом в ком-
Разъем для
межблочной
связи во вну-
треннем блоке
(пятижильный
кабель с разъ-
емомми в ком-
плекте, длина
6 м)
Разъем
для меж-
блочной
связи в
наружном
комплекте
Наружный
блок
Наружный
блок
Внутренний
блок
Внутренний
блок
