8
Руководство по монтажу и эксплуатации
CHIGO AIR-CONDITIONING
УСТАНОВКА ВНУТРЕННЕНЕГО БЛОКА
Подготовка к монтажу
1. Вокруг кондиционера должно быть достаточно свободного пространства для мон-
тажа и технического обслуживания.
2. Стена, на которую монтируется внутренний блок, должна быть ровной и достаточно
прочной, чтобы выдерживать вес блока.
3. Не должно быть препятствий входу и выходу воздуха из кондиционера.
4. Выходящий из кондиционера воздух должен равномерно распределяться по поме-
щению.
5. Доступ к месту подключения труб холодильного контура и дренажа должен быть
легким и удобным.
6. Кондиционер не должен находиться рядом с источниками тепла, нагревательными
приборами.
7. Медные трубки холодильного контура должны быть теплоизолированы.
Установка внутреннего блока
1. Приложите монтажную пластину внутреннего блока к стене. Выровните ее положе-
ние, используя монтажный уровень. Отметьте через отверстия в пластине места ее
крепления к стене.
2. Прочно закрепите монтажную пластину внутреннего блока шурупами. Убедитесь в
том, что она расположена без перекосов. Перекос кондиционера может привести к
появлению проблем отвода дренажа.
3. Подключение трубопровода хладагента выполняется после окончания установки
внутреннего блока кондиционера. При выборе места установки учитывайте распо-
ложение труб холодильного контура, дренажного шланга, проводов, соединяющих
внутренний блок с линией питания и наружным блоком.

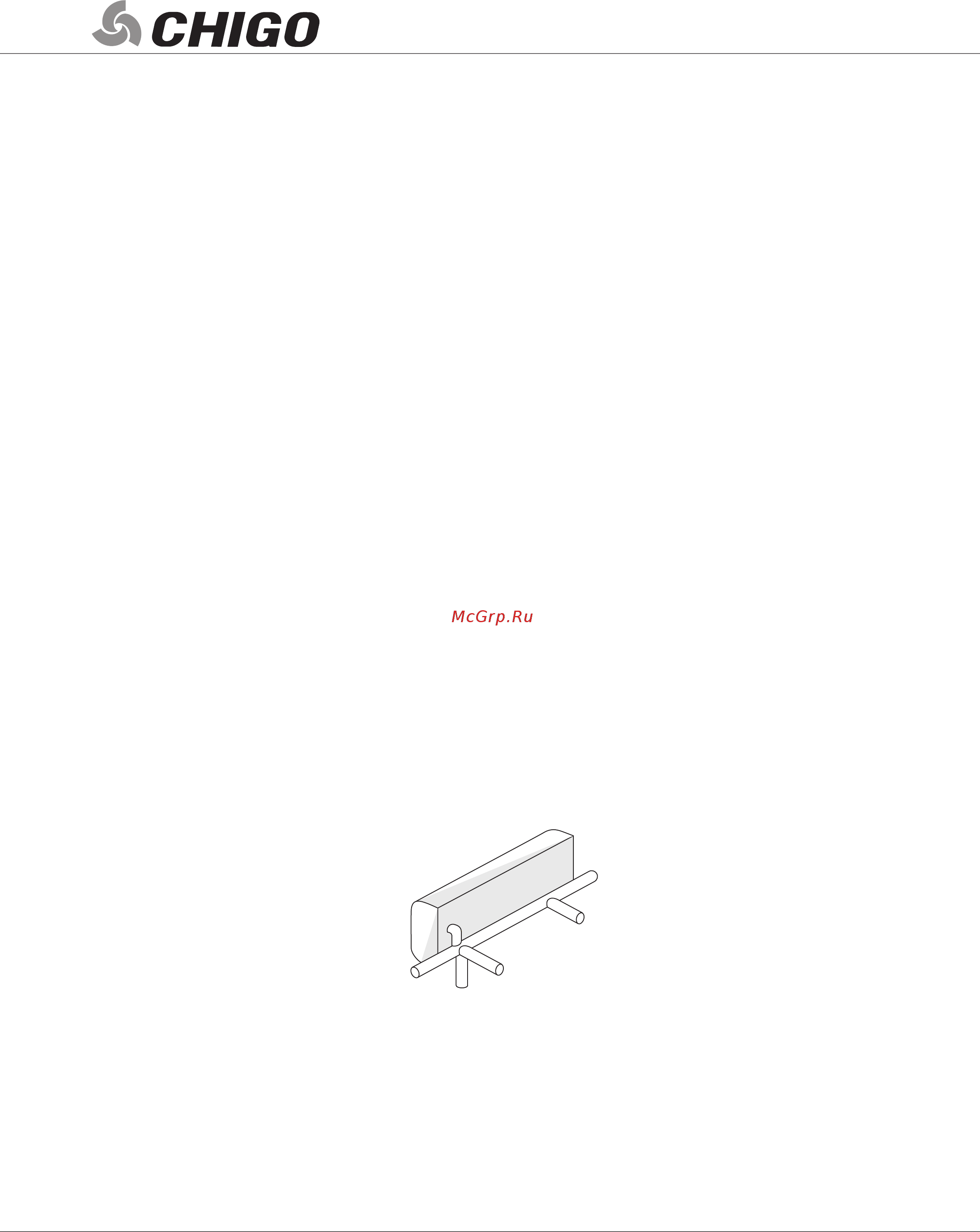

Трубопроводы могут быть подведены в точках 1, 2, 3, 4 и 5, как показано на рисунке
ниже. Если трубопроводы подведены в точках 3, 4 и 5, необходимо обеспечить со-
ответствующий паз в панели внутреннего блока.
4. Повесьте внутренний блок на крючки, расположенные в верхней части кронштейна
таким образом, чтобы защелки в нижней части внутреннего блока совпали с ответ-
ными частями кронштейна.
1
Справа – в стену
2
Слева — в стену
3
Слева — в сторону
4
Справа –
в сторону
5
Справа – вниз
