13
Сплит-системы CHIGO
CHIGO AIR-CONDITIONING
ВАКУУМИРОВАНИЕ
1. Проверьте надежность и правильность соединений фреонопровода.
2. Снимите крышку заправочного (сервисного) порта.
3. Подключите вакуумный насос.
4. Откройте клапан низкого давления манометрического коллектора.
5. Вакуумируйте систему не менее 30 минут. Если манометр показывает давление
(–1 кг/см
2
) и ниже, то закройте клапан низкого давления манометрического коллек-
тора, выключите насос. Подождите 5 минут.
6. Если давление не поднимается, то откройте запорные вентили наружного блока.
7. После того как фреон заполнит трубопровод и давление внутри системы поднимет-
ся отключите вакуумный насос.
Ê ВНИМАНИЕ!
• Перед началом тестирования все запорные вентили должны быть открыты. К вну-
треннему блоку относятся два запорных вентиля разного размера, расположен-
ные на наружном блоке, один вентиль на стороне низкого давления (Lo), другой
на стороне высокого давления (Hi).

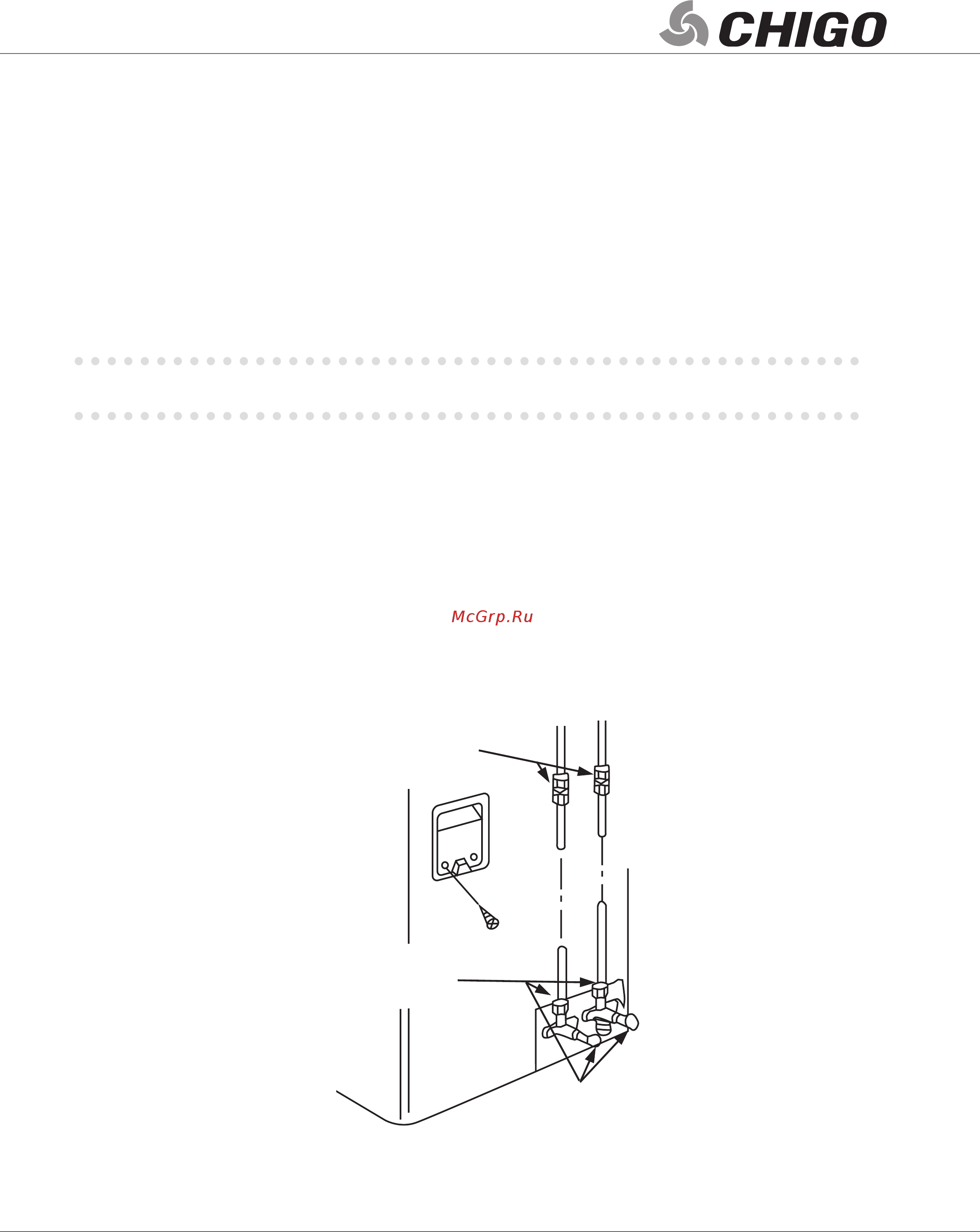

Поиск утечек хладагента
Это можно сделать с помощью течеискателя или мыльного раствора.
A — запорный вентиль на линии низкого давления.
B — запорный вентиль на линии высокого давления.
C и D — точки подключения к внутреннему блоку.
D
B
C
A
Точки проверки
внутреннего блока
Точки проверки
наружного блока
