10
Руководство по монтажу и эксплуатации
CHIGO AIR-CONDITIONING

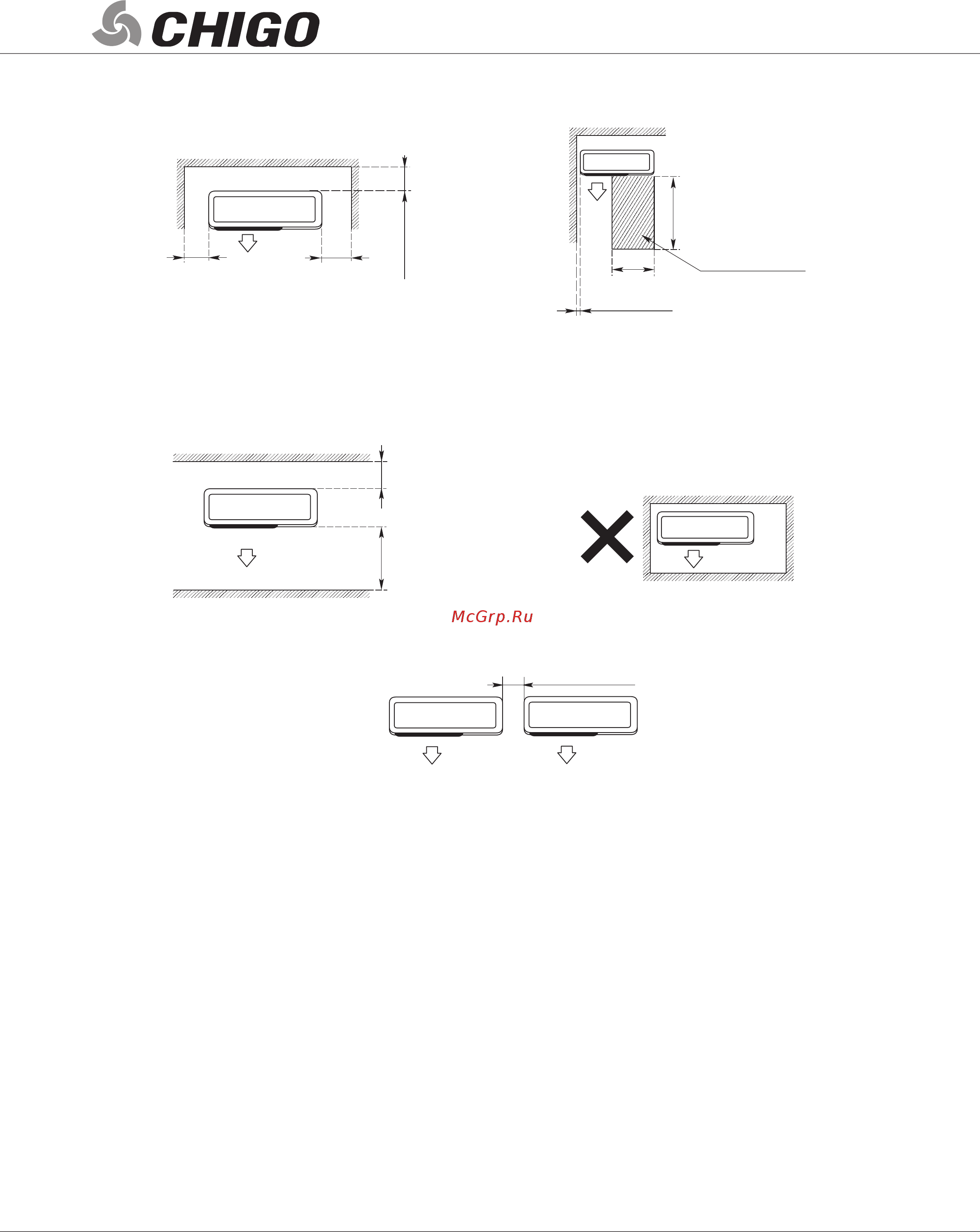

Размещение наружного блока
в нише со свободным выходом
воздушного потока вперед
Минимальное пространство
для сервисного обслуживания
Мин. 500 мм
Мин. 2000 мм
Мин. 200 мм
Свободное
пространство
* С правой стороны блока
(стороны размещения вентилей)
рекомендуется оставлять расстояние
не менее 1 м для облегчения дальней-
шего сервисного обслуживания блока
Мин. 200 мм
Мин. 200 мм
Мин. 300* мм
Размещение наружного блока с препят-
ствиями спереди и сзади
Запрещено монтировать наружный
блок в месте с препятствиями
со всех четырех сторон, даже если
сверху открытое пространство
Мин. 100 мм
Мин. 1500 мм
Расстояние между двумя параллельно установленными устройствами
должно быть не меньше 300 мм
Мин. 300 мм
4. Если в том месте, где устанавливается наружный блок кондиционера, бывает силь-
ный ветер (например, на морском побережье), разместите блок вдоль стены или
установите ограждение. В противном случае вентилятор кондиционера не сможет
нормально работать при сильном ветре.
5. Входящий и выходящий из кондиционера потоки воздуха не должны быть направ-
лены на животных и растения.
6. Поверхность, на которую устанавливается наружный блок кондиционера, должна
быть достаточно прочной, чтобы выдержать его вес. Наружный блок надо разме-
щать так, чтобы не создавался сильный шум и вибрация.
7. Шум и воздушный поток от наружного блока не должны мешать соседям владель-
ца кондиционера (не размещайте блок возле соседских окон).
8. Максимальная длина трассы от внешнего блока до внутреннего не должна превы-
шать 15 м, а перепад высот между ними не более 5 м.
