контакты. Указанные действия влекут за

собой отмену гарантийных обязательств

и могут стать причиной несчастного

случая.

Для контроля и замены термостата

дымоудаления необходимо обращаться в

Авторизованную Сервисную службу.

3.3 Защитный термостат

Защитный термостат (6 рис. 2) также

является защитным устройством котла.

Срабатывание датчика (размыкание его

контактов) происходит при перегреве

котла выше 95°С, при этом горелка котла

отключается.

В моделях котлов “ARES 22-30

R" защитный термостат имеет

автоматический перезапуск (замыкание

контактов при снижении температуры),

в моделях “ARES 40-50-60 R" ручной

перезапуск, в этом случае для

повторного включения котла необходимо

отвинтить крышку термостата на панели

управления котла и нажать находящуюся

под ней кнопку.

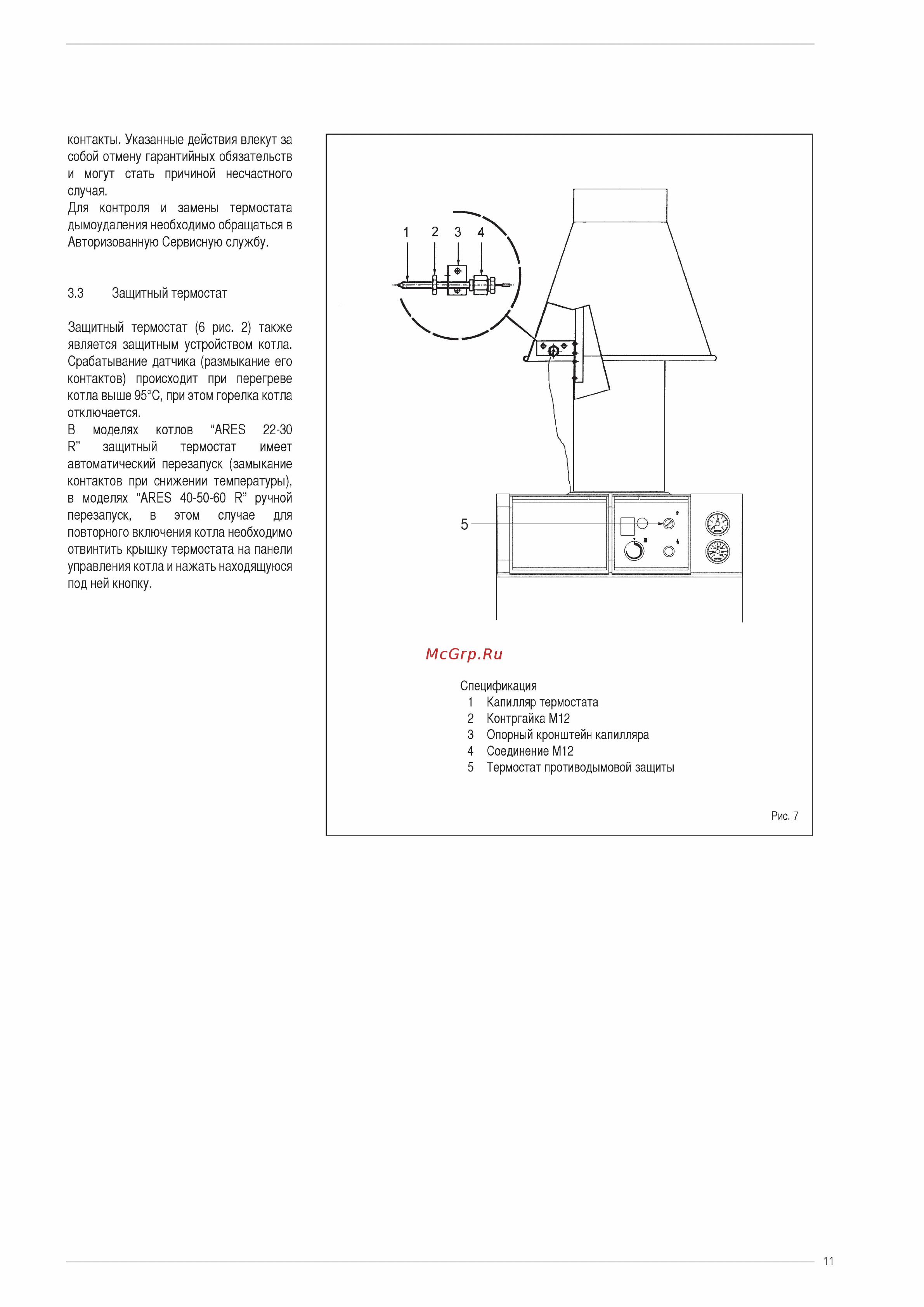

Спецификация

1 Капилляр термостата

2 Контргайка М12

3 Опорный кронштейн капилляра

4 Соединение М12

5 Термостат противодымовой защиты

Рис. 7
