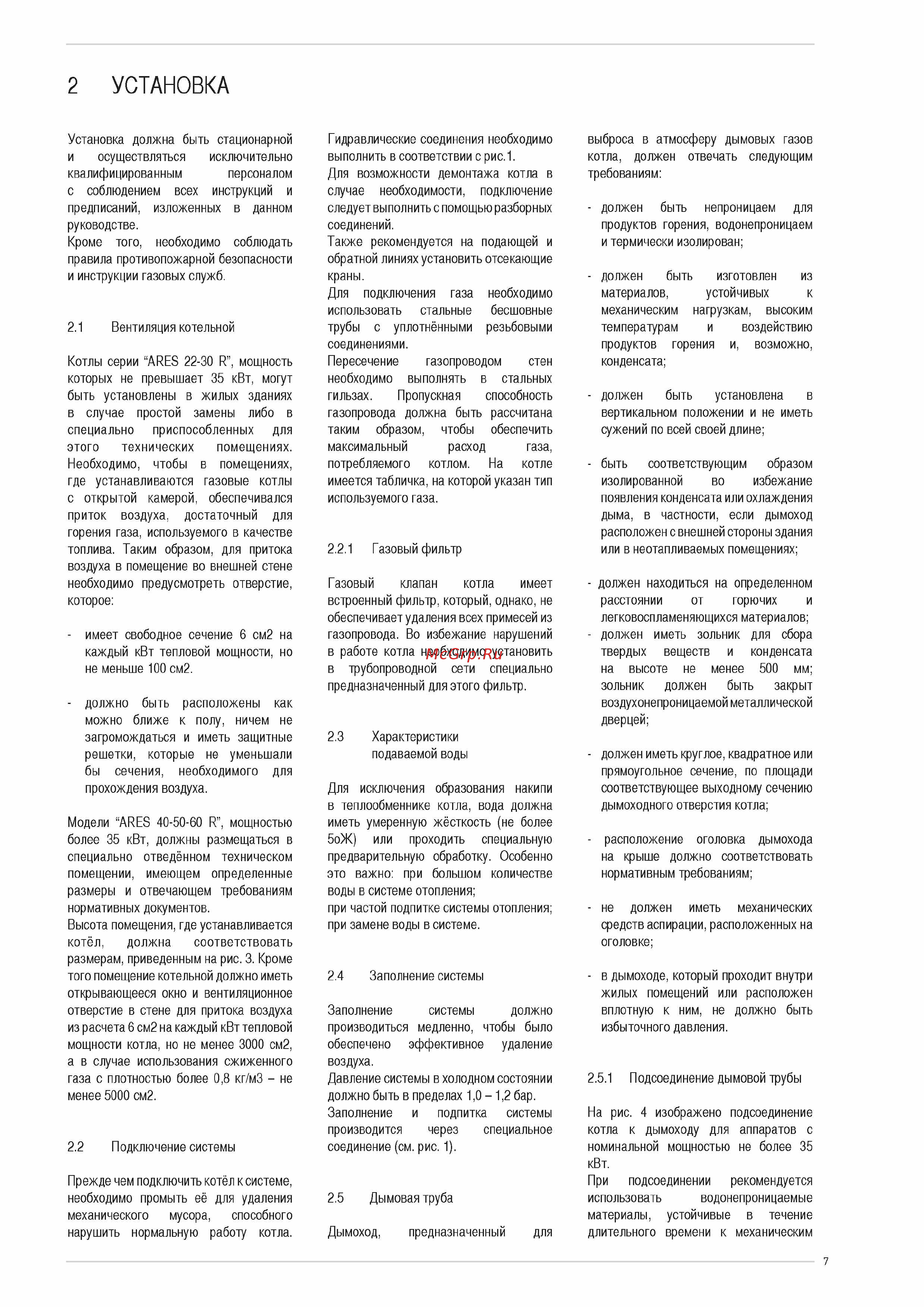

2 УСТАНОВКА
Установка должна быть стационарной
и осуществляться исключительно
квалифицированным персоналом
с соблюдением всех инструкций и
предписаний, изложенных в данном
руководстве.
Кроме того, необходимо соблюдать
правила противопожарной безопасности
и инструкции газовых служб.
2.1 Вентиляция котельной
Котлы серии “ARES 22-30 R”, мощность
которых не превышает 35 кВт, могут
быть установлены в жилых зданиях
в случае простой замены либо в
специально приспособленных для
этого технических помещениях.
Необходимо, чтобы в помещениях,
где устанавливаются газовые котлы
с открытой камерой, обеспечивался
приток воздуха, достаточный для
горения газа, используемого в качестве
топлива. Таким образом, для притока
воздуха в помещение во внешней стене
необходимо предусмотреть отверстие,
которое:
- имеет свободное сечение 6 см2 на
каждый кВт тепловой мощности, но
не меньше 100 см2.
- должно быть расположены как
можно ближе к полу, ничем не
загромождаться и иметь защитные
решетки, которые не уменьшали
бы сечения, необходимого для
прохождения воздуха.
Модели “ARES 40-50-60 R”, мощностью
более 35 кВт, должны размещаться в
специально отведённом техническом
помещении, имеющем определенные
размеры и отвечающем требованиям
нормативных документов.
Высота помещения, где устанавливается
котёл, должна соответствовать
размерам, приведенным на рис. 3. Кроме
того помещение котельной должно иметь
открывающееся окно и вентиляционное
отверстие в стене для притока воздуха
из расчета 6 см2 на каждый кВт тепловой
мощности котла, но не менее 3000 см2,
а в случае использования сжиженного
газа с плотностью более 0,8 кг/м3 - не
менее 5000 см2.
2.2 Подключение системы
Прежде чем подключить котёл к системе,
необходимо промыть её для удаления
механического мусора, способного
нарушить нормальную работу котла.
Гидравлические соединения необходимо
выполнить в соответствии с рис.1.
Для возможности демонтажа котла в
случае необходимости, подключение
следует выполнить с помощью разборных
соединений.
Также рекомендуется на подающей и
обратной линиях установить отсекающие
краны.
Для подключения газа необходимо
использовать стальные бесшовные
трубы с уплотнёнными резьбовыми
соединениями.
Пересечение газопроводом стен
необходимо выполнять в стальных
гильзах. Пропускная способность
газопровода должна быть рассчитана
таким образом, чтобы обеспечить
максимальный расход газа,
потребляемого котлом. На котле
имеется табличка, на которой указан тип
используемого газа.
2.2.1 Газовый фильтр
Газовый клапан котла имеет
встроенный фильтр, который, однако, не
обеспечивает удаления всех примесей из
газопровода. Во избежание нарушений
в работе котла необходимо установить
в трубопроводной сети специально
предназначенный для этого фильтр.
2.3 Характеристики
подаваемой воды
Для исключения образования накипи
в теплообменнике котла, вода должна
иметь умеренную жёсткость (не более
5оЖ) или проходить специальную
предварительную обработку. Особенно
это важно: при большом количестве
воды в системе отопления;
при частой подпитке системы отопления;
при замене воды в системе.
2.4 Заполнение системы
Заполнение системы должно
производиться медленно, чтобы было
обеспечено эффективное удаление
воздуха.
Давление системы в холодном состоянии
должно быть в пределах 1,0 - 1,2 бар.
Заполнение и подпитка системы
производится через специальное
соединение (см. рис. 1).
2.5 Дымовая труба
Дымоход, предназначенный для
выброса в атмосферу дымовых газов
котла, должен отвечать следующим
требованиям:
- должен быть непроницаем для
продуктов горения, водонепроницаем
и термически изолирован;
- должен быть изготовлен из
материалов, устойчивых к
механическим нагрузкам, высоким
температурам и воздействию
продуктов горения и, возможно,
конденсата;
- должен быть установлена в
вертикальном положении и не иметь
сужений по всей своей длине;
- быть соответствующим образом
изолированной во избежание
появления конденсата или охлаждения
дыма, в частности, если дымоход
расположен с внешней стороны здания
или в неотапливаемых помещениях;
- должен находиться на определенном
расстоянии от горючих и
легковоспламеняющихся материалов;
- должен иметь зольник для сбора
твердых веществ и конденсата
на высоте не менее 500 мм;
зольник должен быть закрыт
воздухонепроницаемой металлической
дверцей;
- должен иметь круглое, квадратное или
прямоугольное сечение, по площади
соответствующее выходному сечению
дымоходного отверстия котла;
- расположение оголовка дымохода
на крыше должно соответствовать
нормативным требованиям;
- не должен иметь механических
средств аспирации, расположенных на
оголовке;
- в дымоходе, который проходит внутри
жилых помещений или расположен
вплотную к ним, не должно быть
избыточного давления.
2.5.1 Подсоединение дымовой трубы
На рис. 4 изображено подсоединение
котла к дымоходу для аппаратов с
номинальной мощностью не более 35
кВт.
При подсоединении рекомендуется
использовать водонепроницаемые
материалы, устойчивые в течение
длительного времени к механическим
7
