Immergas Ares 22 R [4/16] Описание котла

1 ОПИСАНИЕ КОТЛА

1.1 Введение

Котлы ARES 22-30-40-50-60 R могут

работать на природном газе (метане)

или бутане (G30) и пропане (G31). В

данном руководстве даются инструкции

по использованию следующих моделей

котлов:

- ARES 22-30-40-50-60 R с электронным

розжигом и ионизационным

контролем пламени.

Следуйте инструкциям, изложенным в

данном руководстве, и это обеспечит

правильную установку и оптимальную

работу данного аппарата.

Примечание: Первое включение должно

осуществляться квалифицированным

специалистом.

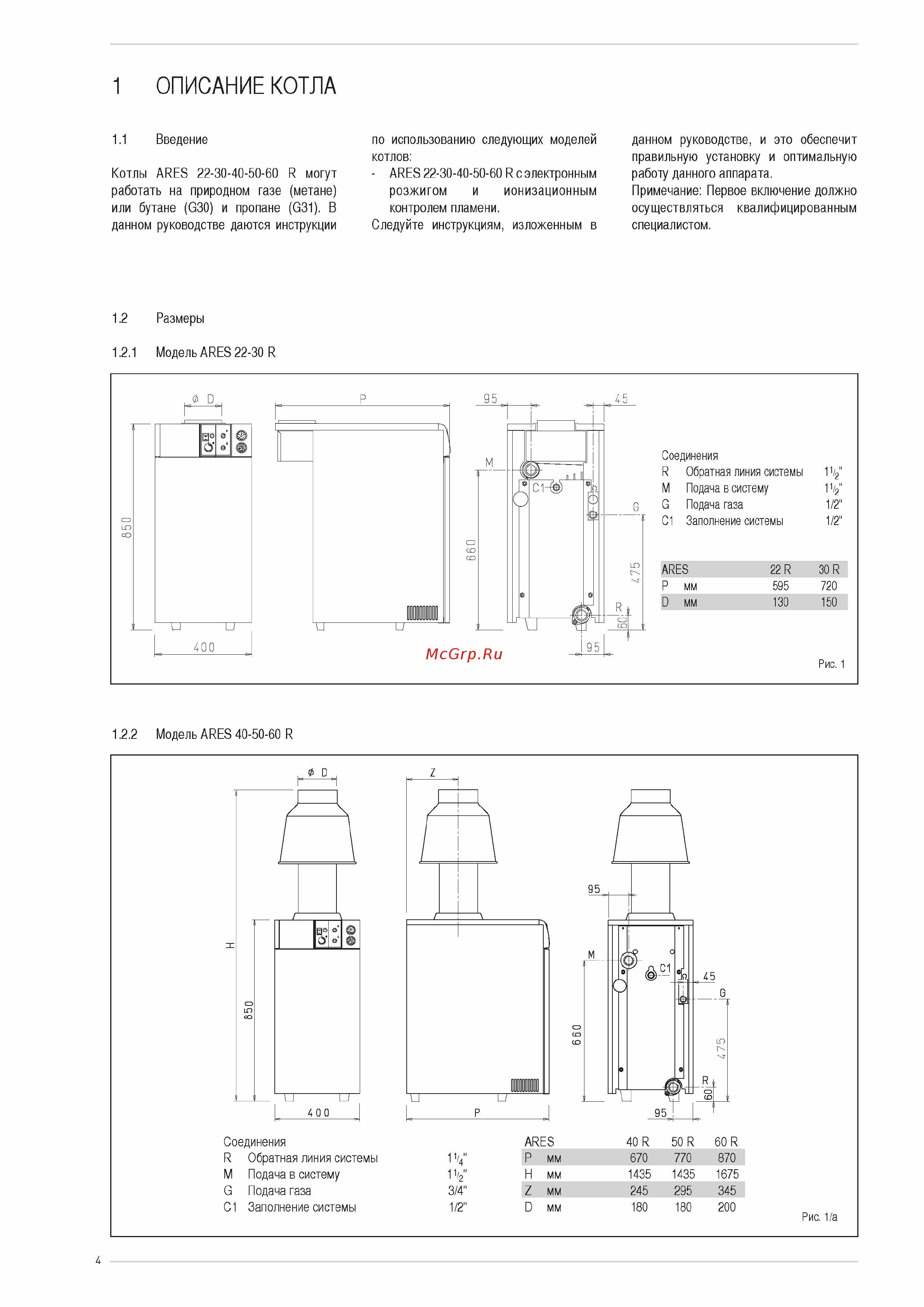

1.2 Размеры

1.2.1 Модель ARES 22-30 R

Соединения

R Обратная линия системы 11/2"

M Подача в систему 11/2"

G Подача газа 1/2"

C1 Заполнение системы 1/2"

ARES 22 R 30 R

P мм 595 720

D мм 130 150

Рис. 1

1.2.2 Модель ARES 40-50-60 R

____

Соединения

R Обратная линия системы

M Подача в систему

G Подача газа

C1 Заполнение системы

ARES 40 R 50 R 60 R

P мм 670 770 870

H мм 1435 1435 1675

3/4" Z мм 245 295 345

1/2" D мм 180 180 200

Рис. 1/a
