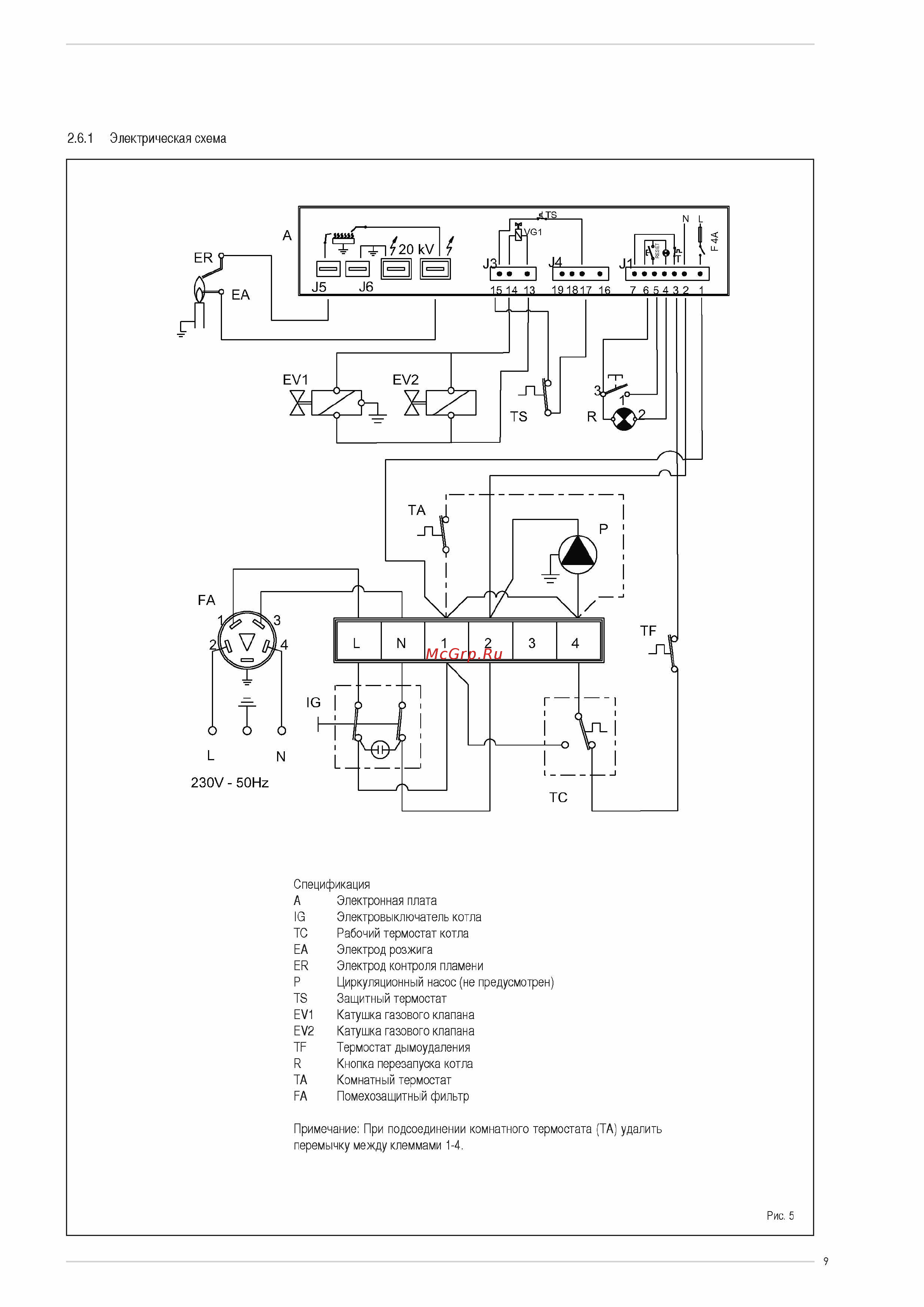

2.6.1 Электрическаясхема

Спецификация

A Электронная плата

IG Электровыключатель котла

ТС Рабочий термостат котла

ЕА Электрод розжига

ER Электрод контроля пламени

Р Циркуляционный насос (не предусмотрен)

TS Защитный термостат

EV1 Катушка газового клапана

EV2 Катушка газового клапана

TF Термостат дымоудаления

R Кнопка перезапуска котла

ТА Комнатный термостат

FA Помехозащитный фильтр

Примечание: При подсоединении комнатного термостата (ТА) удалить

перемычку между клеммами 1-4.

Рис. 5
