12
3-2
1
2
222
4
4
3
4
5
5
УСТАНОВЩИКПОЛЬЗОВАТЕЛЯТЕХОБСЛУЖИВАНИЮ

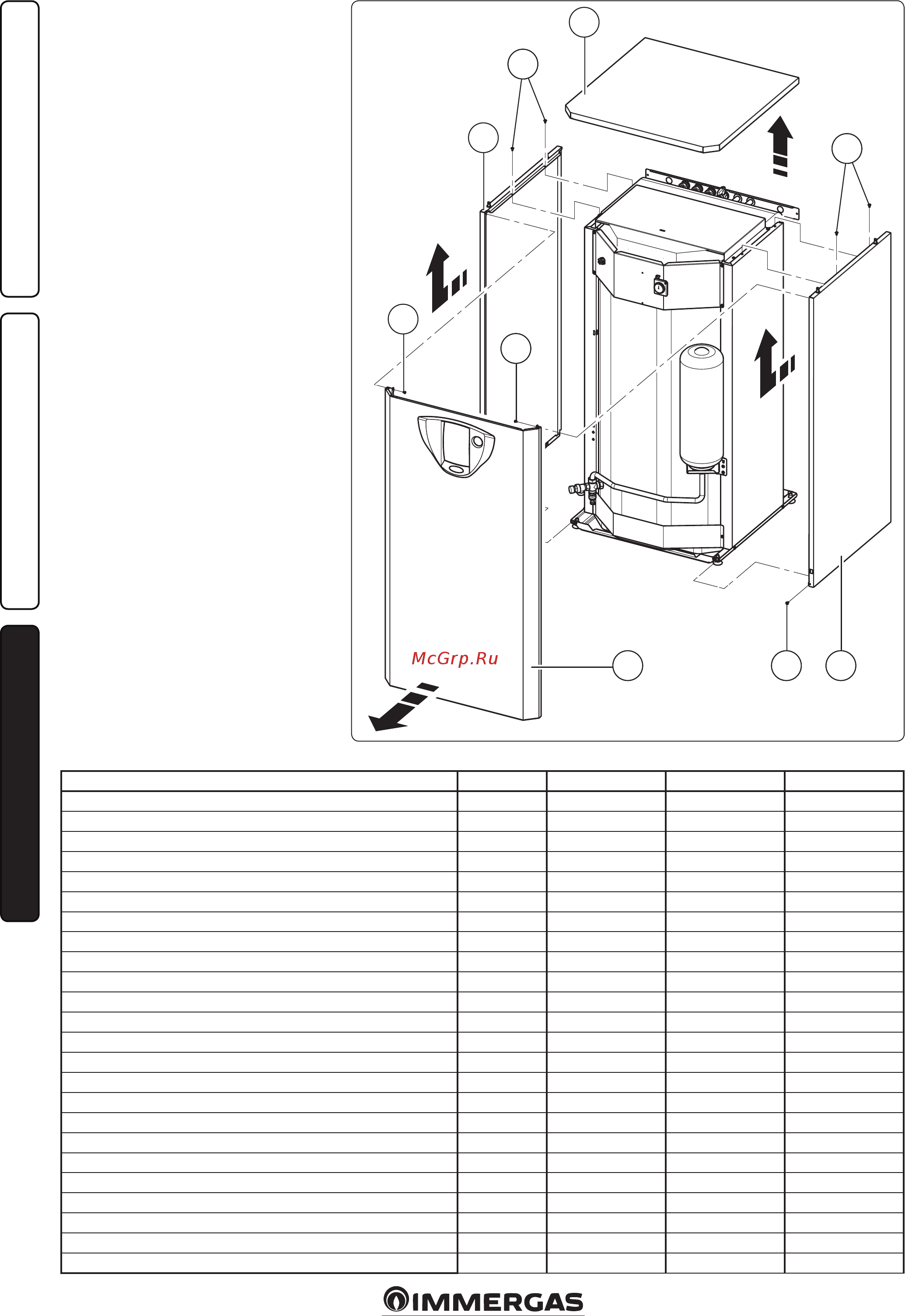

3.3 ДЕМОНТАЖ КОРПУСА.
Для упрощения технического обслуживания
водонагревателя, возможно, полностью
демонтировать корпус, следя эти простым
указаниям:
Примечание: процедура демонтажа кожуха
одинакова для всех моделей водонагревателя.
- демонтировать крышку (1) снимая её вверх;
- демонтировать болты (2) и потянуть
наружу переднюю панель (3);
- отвинтить болты (4) боковых панелей (5),
находящиеся в верхней и нижней части.
После того, как болты отвинчены, снять
панели, потянуть их вперёд, а затем вверх.
3.4 ЗАМЕНА АНОДА.
Ежегодно необходимо заменять магниевый
анод (Дет. 3 Рис. 1-6) на водонагревателе на
другой, с такими же характеристиками.
3.5 ТЕХНИЧЕСКИЕ ДАННЫЕ.
UB INOX 80 ErP UB INOX 120 ErP UB INOX 200 ErP
Полезныё объём Водонагревателя л 80 120 200
Максимальное давление с санитарной стороны бар 8 8 8
Максимальная температура с санитарной стороны °C 99 99 99
Расширительный бак ГВС л 4,0 5,0 8,0
Потери кВтч/24 ч 2,49 2,54 3,42
Толщина змеевика мм 0,8 0,8 0,8
Длина змеевика мм 10350 - -
Длина нижнего змеевика мм - 3850 6500
Длина верхнего змеевика мм - 8400 10700
Теплообменная поверхность змеевика м
2
0,65 - -
Теплообменная поверхность нижнего змеевика м
2
- 0,24 0,41
Теплообменная поверхность верхнего змеевика м
2
- 0,53 0,67
Объём змеевика л 2,75 - -
Объём нижнего змеевика л - 1,02 1,73
Объём верхнего змеевика л - 2,23 2,84
Расход первичной жидкости (змеевик) л/ч 1030 1325 1390
Потери нагрузки на змеевике 1000 л/ч
кПа (м.
H
2
O
)
13,2 (1,35) 7,1 (0,72) 8,3 (0,85)
Максимальное давление со стороны отопления бар 6 6 6
Максимальная температура со стороны отопления °C 90 90 90
Максимальная мощность теплообмена кВт 23,9 30,8 32,3
Полезная мощность подпитки кВт 15,7 18,8 20,2
Вес при полной нагрузке кг 154,0 203,0 304,0
Порожний вес кг 70,9 78,9 99,4
Общее содержание воды л 82,7 123,0 205,0
