УСТАНОВЩИКПОЛЬЗОВАТЕЛЯТЕХОБСЛУЖИВАНИЮ
1.6 УСТАНОВКА СОЛНЕЧНОГО
КОЛЛЕКТОРА.
(Факультативно только для моделей
UB INOX 120-200 ErP).
Используя солнечный коллектор, можно
подключить Водонагреватель UB INOX 120-
200 ErP к системе солнечного теплоснабжения.

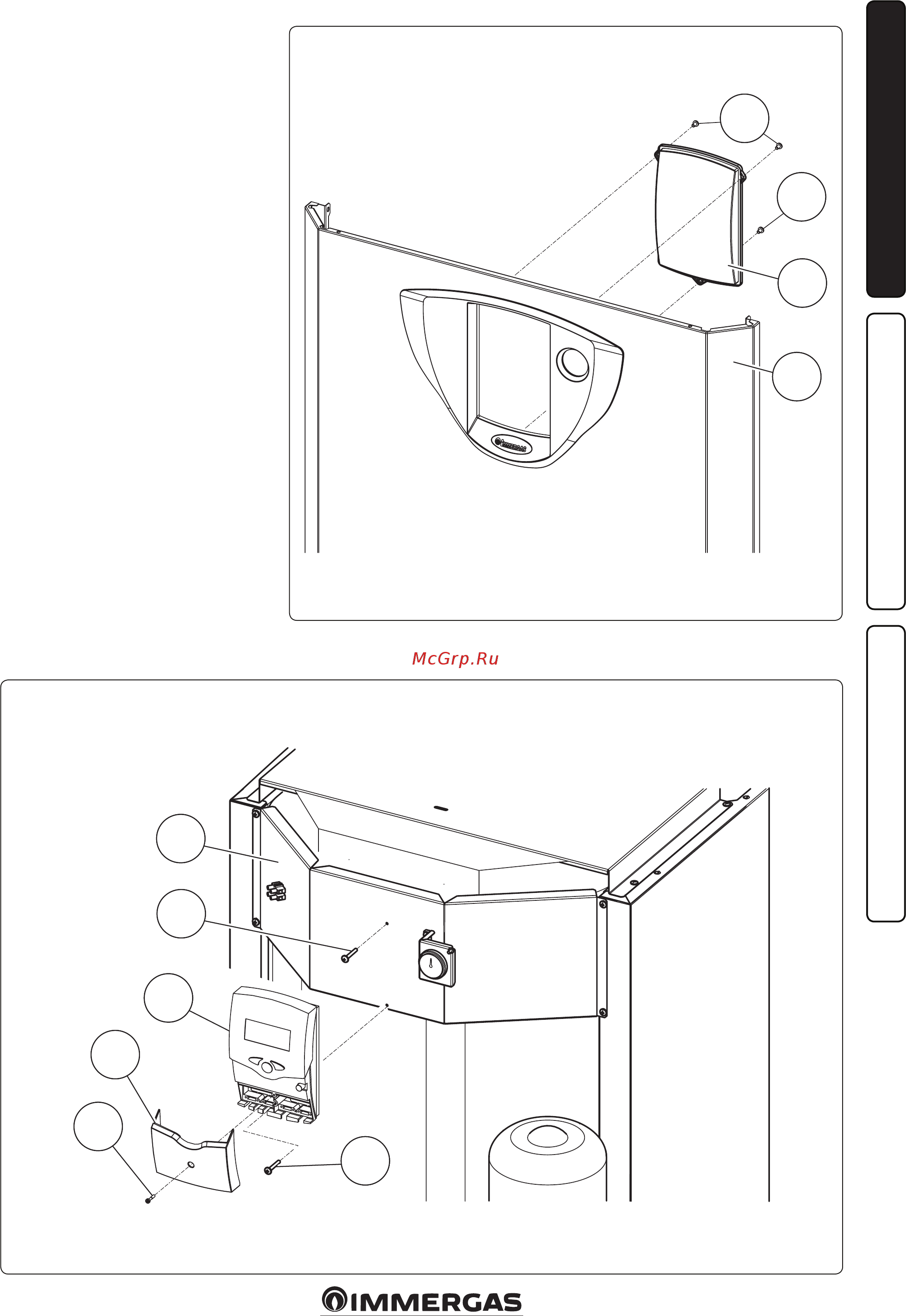

Демонтаж защитной пластины отверстия
(Илл. 1-3).
- Демонтировать кожух как описывается в
параграфе 3.3 настоящей брошюры;
- взять панель корпуса (1) и демонтировать
защитн у ю пла с тин у от в ер с т ия (2)
отвинтить 3 крепёжных болта (3).
Крепление солнечного коллектора (Рис.
1-4).
- Закрепить болт (8) на опорной пластине (9)
обратите особое внимание чтобы осталось
около 2 мм между головкой болта и опорной
пластиной;
- снять крышку (6) с солнечного коллектора
(7) отвинчивая болт (5);
- закрепить верхнюю часть солнечного
коллектора (7) на болт (8);
- заблокировать солнечный коллектор (7) в
нижней части с помощью болта (4);
- выполнить все электрические подключения
как указано в брошюре с инструкциями по
солнечному коллектору;
- установить на место крышку (6) с помощью
болтов (5);
- установить на место кожух водонагревателя.
Крепление солнечного коллектора.
Демонтаж защитной пластины отверстия.
