Immergas INOXSTOR 300 ERP [10/16] Установщик пользователь ремонтник

3-1

УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

КОНТРОЛЬ И

ТЕХОБСЛУЖИВАНИЕ

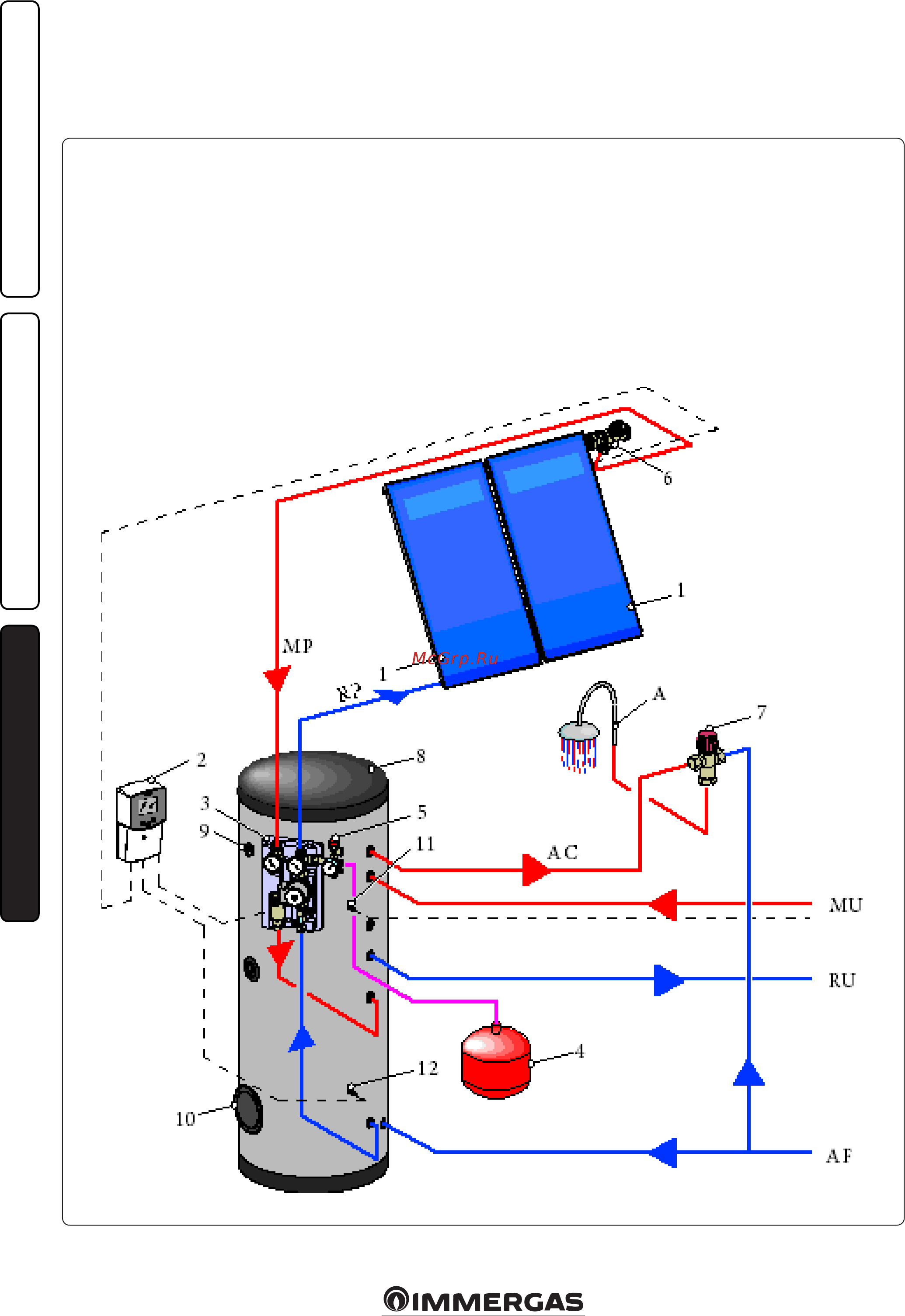

3.1 СХЕМА ПОДКЛЮЧЕНИЯ.

Ниже приводится пример подключения

водонагревателя ГВС в сочетании с системой

солнечных батарей (Рис. 3-1).

Обозначения:

1 - Солнечные батареи

2 - Электронный блок управления

3 - Блок обеспечения циркуляции

теплоносителя из солнечных

батарей

4 - Расширительный бак для

теплоносителя из солнечных

батарей

5 - Предохранительный клапан, 6 бар

6 - Датчик давления в системе и

вентиляционный блок

7 - Кран смесителя

8 - Емкость водонагревателя ГВС

9 - Термометр водонагревателя ГВС

10 - Смотровой фланец

11 - Место для подключения горячей хозяйственно-

бытовой воды (NTC сенсорный датчик, с

установленным сопротивлением 10 кОм при

25˚С)

12 - Место крепления датчика давления

теплоносителя солнечных батарей

AC - выход горячей хозяйственно-бытовой воды

AF - вход холодной хозяйственно-бытовой воды

MU - подача на водонагреватель ГВС

RU - возврат из водонагревателя ГВС

MP - подача с солнечных батарей

RP - возврат на солнечные батареи
