6
1-1
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
1.3 ПОДКЛЮЧЕНИЕ К
ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ.
Перед тем, как выполнить подключение,
весь трубопровод системы необходимо
тщательно промыть, чтобы удалить осадки,
которые могут негативно повлиять на работу
водонагревателя. Соединения для воды
должны быть собраны правильно.
Примечание. При подключении системы
установите сливной патрубок и
перекрывающий вентиль на подачу
холодной воды (AF) для облегчения
работ по техобслуживанию. Выход
предохранительного клапана водонагревателя

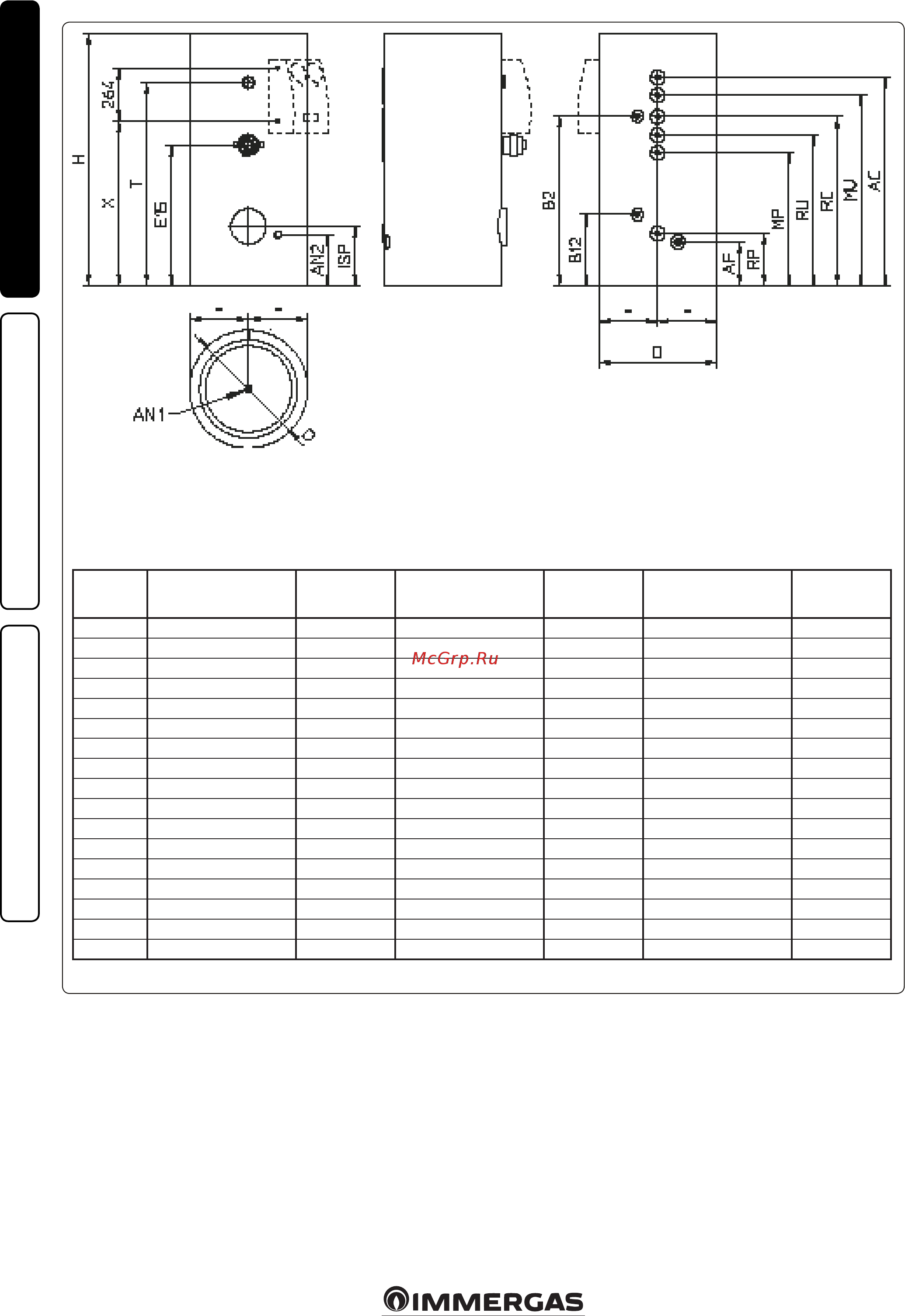

1.2 ОСНОВНЫЕ РАЗМЕРЫ
Обозначения:
D - диаметр водонагревателя ГВС
H - высота водонагревателя ГВС
AN - место расположения магниевого
анода
ISP - смотровой фланец
AF - вход холодной хозяйственно-
бытовой воды
RP - возврат на солнечные батареи
MP - подача с солнечных батарей
RU - возврат из водонагревателя ГВС
RC - насос (опция)
MU - подача на водонагреватель ГВС
AC - выход горячей хозяйственно-
бытовой воды
B2 - датчик температуры бойлера
B12 - датчик температуры бойлера для
солнечного коллектора
E15 - встраиваемый электронагреватель
(опция)
T - термометр для горячей
хозяйственно-бытовой воды
X - расстояние от уровня земли до
места крепления насосной станции
должен быть подключен к системе слива.
В противном случае, если перекрытый
сливной вентиль приведет к затоплению
помещения, производитель снимает с себя
за это ответственность.
Внимание ! С целью продления срока службы
термометра для горячей хозяйственно-
бытовой воды мы рекомендуем установку
приспособления, позволяющего снизить
образование накипи при использовании воды,
свойства которой приводят к отложению
накипи.
INOXSTOR 200
(мм)
Ø
INOXSTOR 300
(мм)
Ø
INOXSTOR 500
(мм)
Ø
D Ø 600 -- Ø 600 -- Ø 752 --
H 1287 -- 1684 -- 1700 --
AN1 3/4” 3/4” 3/4”
AN2 259 3/4” 273 3/4” 289 3/4”
ISP 315 100x150 315 100x150 430 100x150
AF 222 3/4’’ 222 3/4’’ 215 1’’
RP 265 3/4’’ 265 3/4’’ 305 1’’
MP 675 3/4’’ 815 3/4’’ 860 1’’
RU 765 3/4’’ 995 3/4’’ 960 1’’
RC 860 3/4’’ 1130 3/4’’ 1200 3/4’’
MU 970 3/4’’ 1345 3/4’’ 1310 1’’
AC 1060 3/4’’ 1450 3/4’’ 1420 1’’
B2 862 -- 1237 -- 1100 --
B12 360 -- 430 -- 500 --
E15 715 1’’ 1/2 925 1’ 1/2 910 1’ 1/2
T 1035 -- 1450 -- 1350 --
X 805 -- 1202 -- 1180 --
