РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

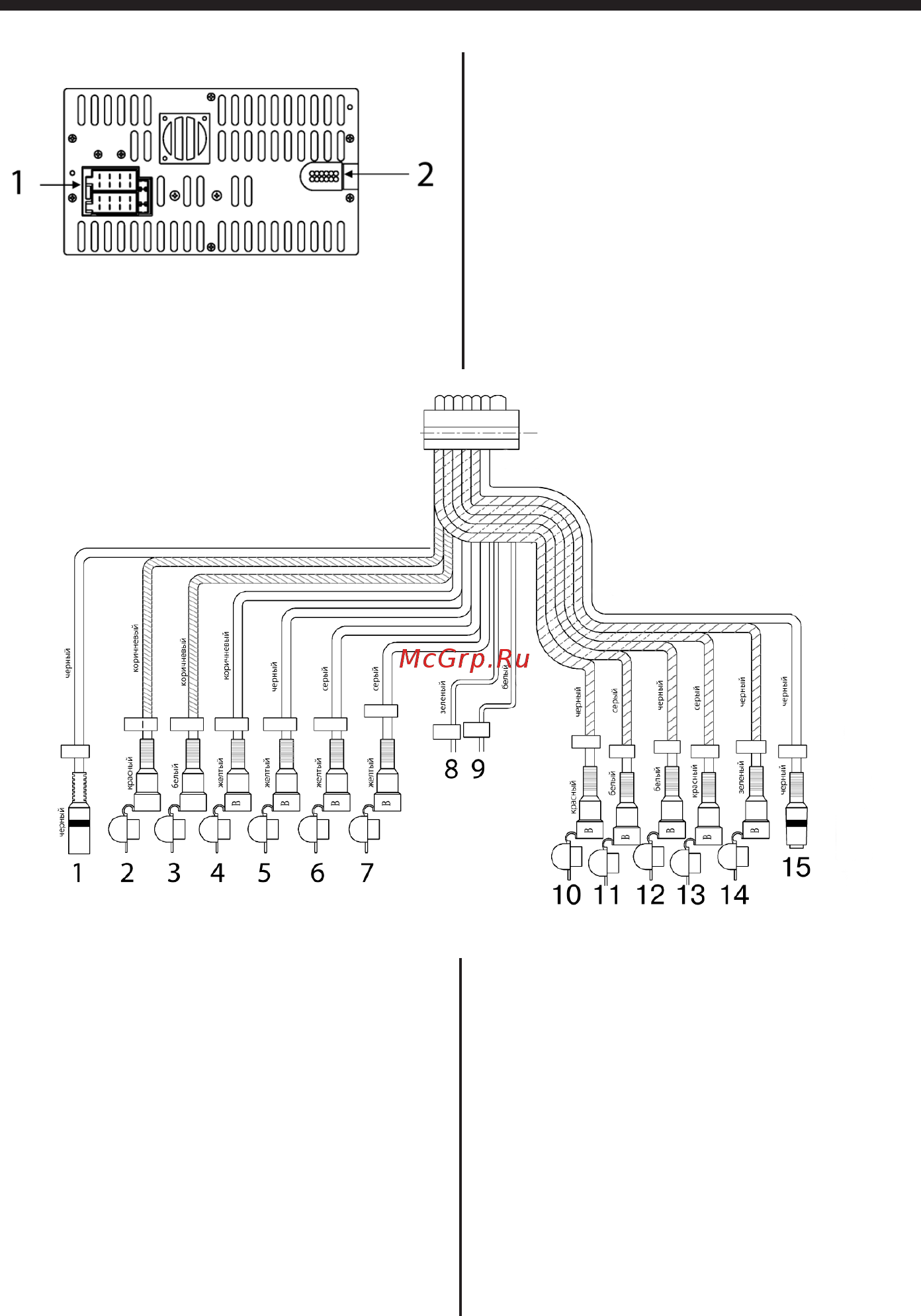

ПОДСОЕДИНЕНИЯ

1. Группа проводов 1

2. Группа проводов 2

1. разъем для подключения радиоантенны

(черный/черный)

2. вход для внешнего источника сигнала

(правый канал) (красный/коричневый)

3. вход для внешнего источника сигнала

(левый канал) (белый/коричневый))

4. вход для источника видеосигнала (жел-

тый/коричневый)

5. разъем для подключения камеры заднего

вида (желтый/черный)

6.видеовыход 1 (желтый/серый)

7.видеовыход 2 (желтый/серый)

8. ручной тормоз (зеленый)

9. провод управления камерой заднего

вида (белый)

10. передний правый динамик (красный/

черный )

11. задний левый динамик (белый/серый)

12. передний левый динамик (белый/черный)

13. задний правый динамик (красный/серый)

14. сабвуферный выход (зеленый/зеле-

-12-

Группа проводов 2
