-13-

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ный)

15. разъем для подключения ТВ-антенны

(черный/черный)

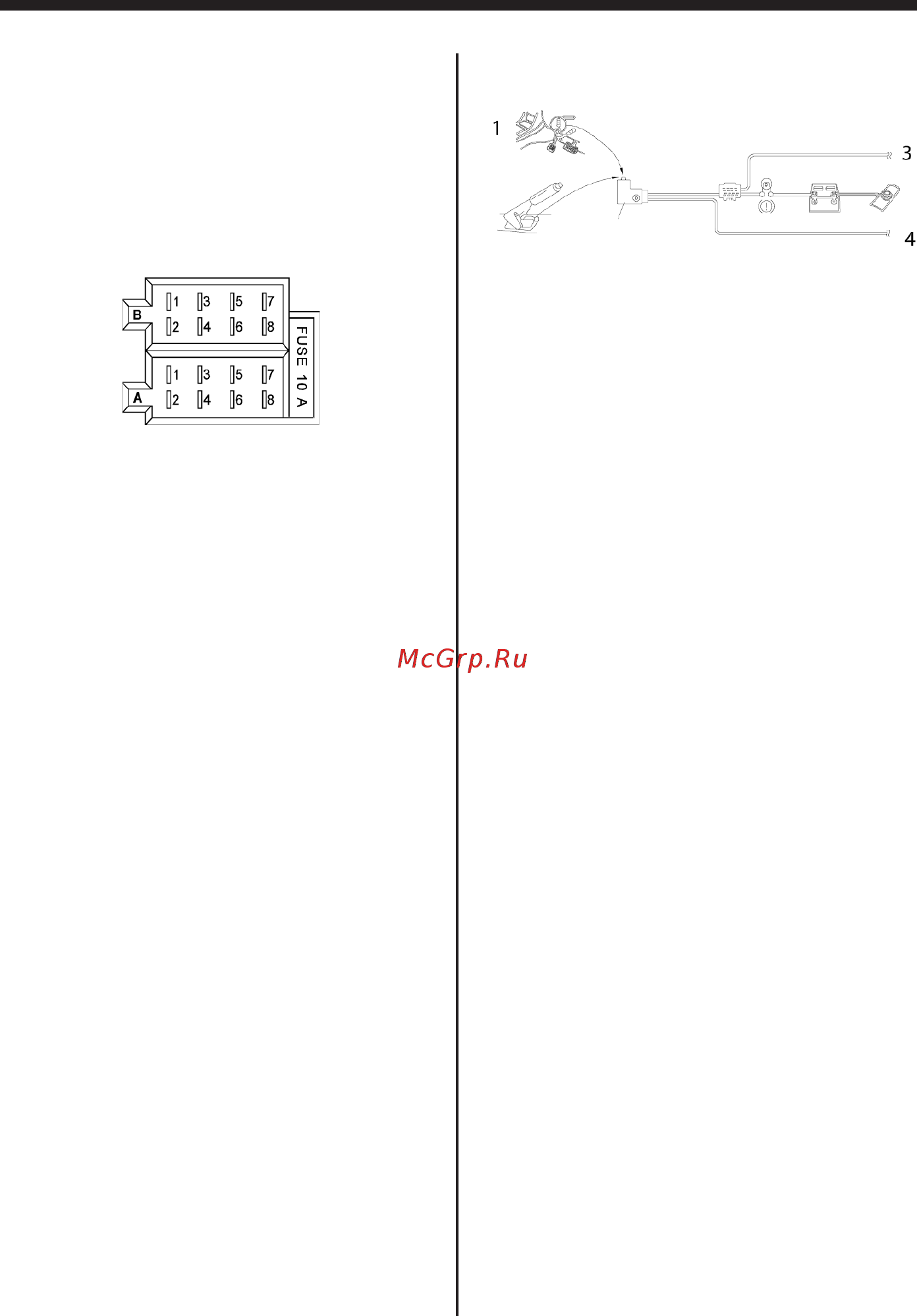

Группа проводов 1

разъем А

4. питание (12 В)

5.провод питания антенны

7. зажигание (12В)

8. заземление

разъем B

1. задний правый динамик (+)

2. задний правый динамик (-)

3. передний правый динамик(+)

4. передний правый динамик(-)

5. передний левый динамик(+)

6. передний левый динамик(-)

7. задний левый динамик(+)

8. задний левый динамик(-)

Описание подсоединения провода

стояночного тормоза

1. Стояночный тормоз

2. Переключатель стояночного тормоза

(внутри машины)

3. Провод стояночного тормоза (розовый)

4. К металлической части или корпусу авто-

мобиля.

Примечание:

После подсоединения стояночного тор-

моза, видео на дополнительном мониторе

передней панели будет воспроизводиться

только после остановки и включения стоя-

ночного тормоза
