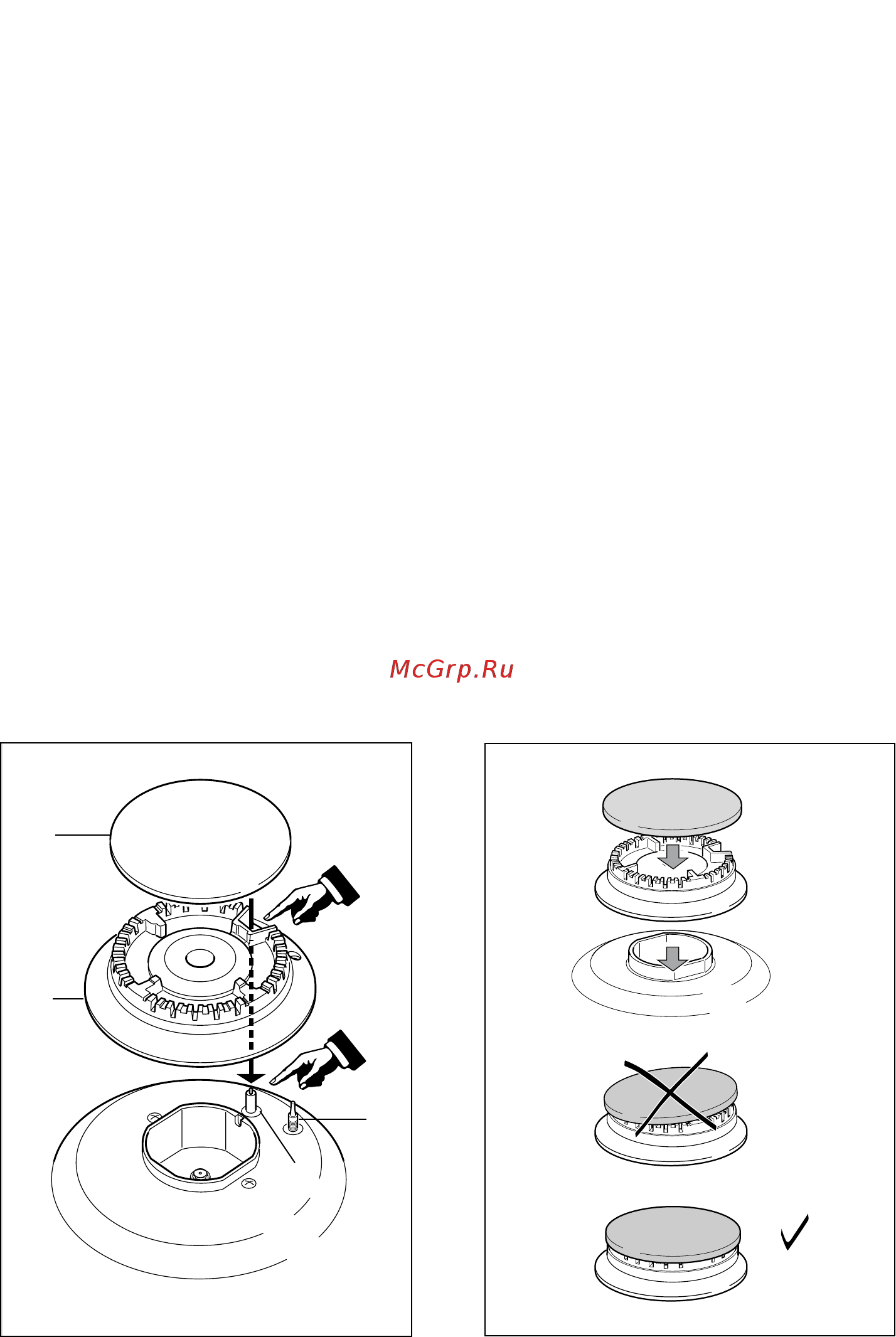

Рис. 3.1
S
F
C
T
ГАЗОВЫЕ КРАНЫ
✓ Только квалифицированный персонал
может проводить смазку газовых кранов.
✓ При обнаружении неисправностей в рабо-
те обратитесь за помощью в сервисный
центр.
ЗАМЕНА ГОРЕЛОК
✓ Важно следить за тем, чтобы рассекатель
пламени «F» и крышка «C» горелки были
правильно установлены (см. Рис. 3.1), в
противном случае Вы можете столкнуться
с серьезными проблемами.
✓ Для того чтобы обеспечить бесперебой-
ное образование искры, следите за тем,
чтобы электрод «S» был всегда чистым
(Рис. 3.1).
✓ Убедитесь, что датчик «Т» (Рис. 3.1),
расположенный рядом с каждой горел-
кой, был всегда чистым, это позволит
обеспечить надлежащую работу предох-
ранительных клапанов.
Необходимо провести тщательную очистку
запальника и датчика.
ГОРЕЛКИ И РЕШЕТКИ
✓ Предусмотрена возможность демонтажа
этих деталей для проведения последую-
щей чистки.
✓ После чистки необходимо тщательно
вытереть горелки и их рассекатели пла-
мени и установить детали на прежнее
место (Рис. 3.1).
✓ Н ео бход имо, чтобы рас с ек ател ь
пламени и крышка были правильно
установлены. В противном случае
могут возникнуть серьезные проблемы.
✓ Чтобы в моделях с газ контролем
исправно работали предохранительные
клапаны необходимо следить за
чистотой датчиков контроля.
✓ При использовании поверхностей с фун-
кцией электрического розжига следите за
тем, чтобы электрод был всегда чистым,
что позволит обеспечить бесперебой-
ность образования искры.
✓ Примечание: Во избежание поврежде-
ний электрического розжига не поль-
зуйтесь им, если горелки не установ-
лены.
Рис. 3.2
