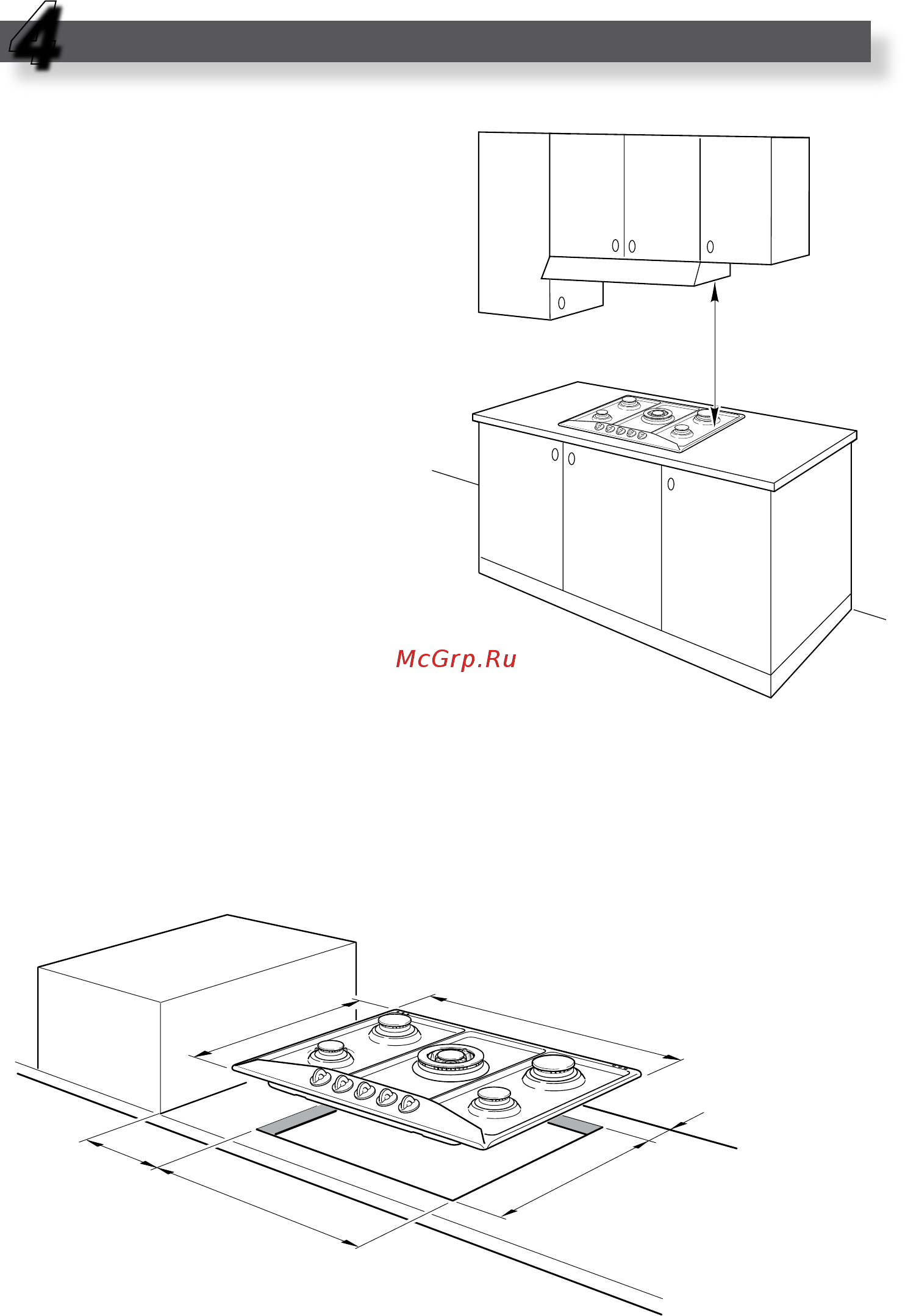

Для встройки варочной поверхности в кухон-
ную мебель необходимо сделать отверстие,
размеры которого показаны на Рис. 4.1,
учитывая следующие указания:
✓ Минимальный зазор между нижней час-
тью варочной поверхности и верхней
поверхностью других устройств или внут-
ренних полок должен составлять 30 мм;
✓ Расстояние от варочной поверхности до
боковой стенки должно быть не менее
200 мм (Рис. 4.1);
✓ Расстояние между поверхностью и стен-
кой должно быть не менее 60 мм.
✓ Расстояние между варочной поверхнос-
тью и настенным шкафом или вытяжным
колпаком, установленным непосредствен-
но над ней, должно быть не менее 650 мм
(Рис. 4.2).
✓ При установке варочной поверхности над
духовым шкафом, минимальное рассто-
яние между двумя устройствами долж-
но быть 30 мм. Оба устройства должны
иметь раздельные соединения с источни-
ком газа, отвечающие требованиям дейс-
твующих норм.
УСТАНОВКА
4
480
60
0
–2
560
200
0
–2
680
500
650 mm
Рис. 4.2
Рис. 4.1
