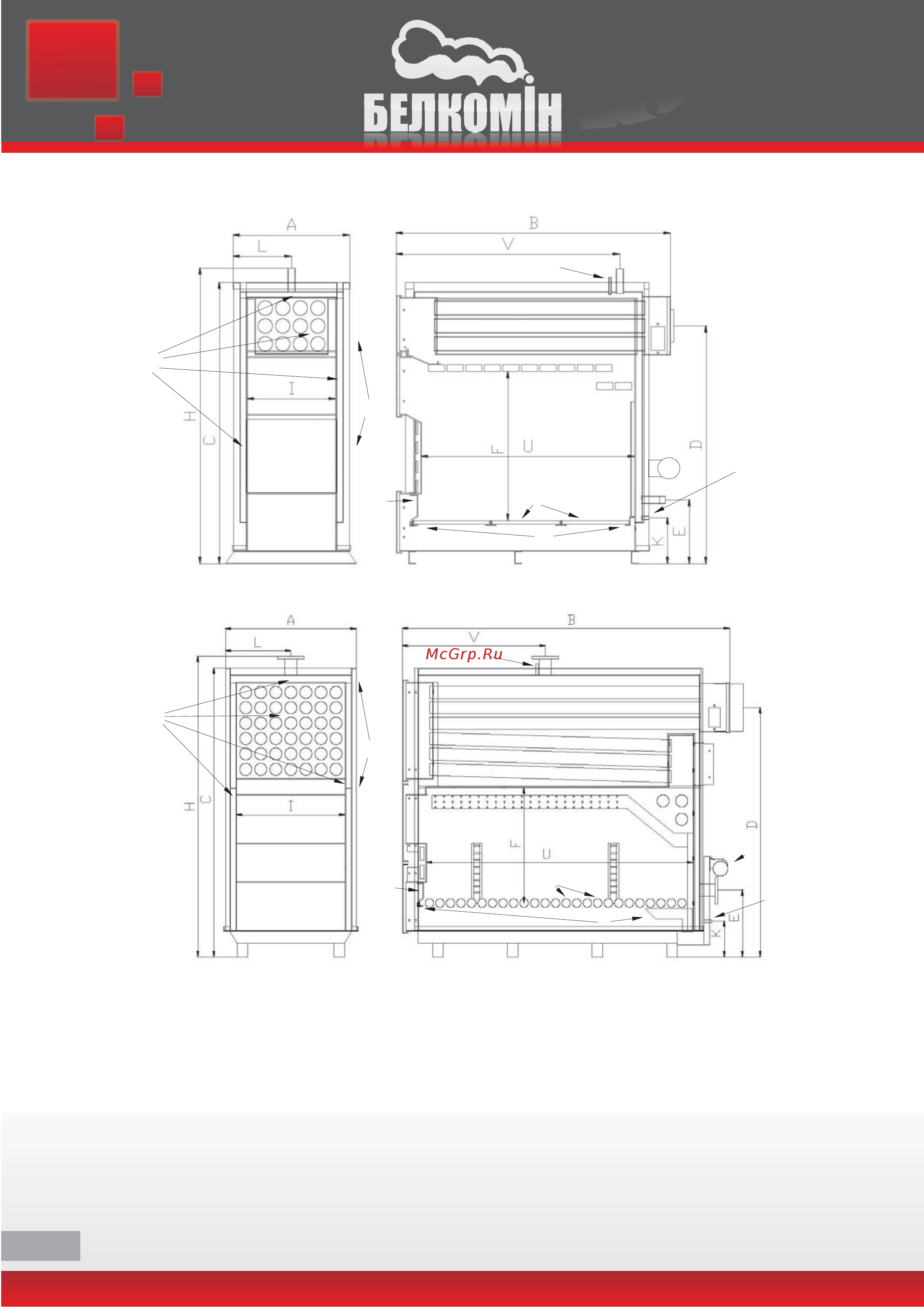

6.1 Котел состоит из: корпуса (рис.1 поз. 1),топки (поз 2), газохода (поз. 3), дымохода
(поз
4). В нижней части топки устанавливаются ч у г у н н ы е (водонаполненные)
колосники на опоры (поз. 6), зольник (поз. 7). К передней стенке корпуса котла на осях
присоединяются загрузочная дверца(поз. 8), дверца для обслуживания (поз. 9),
дверца для обслуживания газохода (поз.10), патрубок подающего трубопровода
(поз.11), патрубок обратного трубопровода (поз.12), патрубок для слива воды с котла
(поз.13), патрубок установки термика и датчика ЦО(поз.14), вентилятор (поз.15),
автоматика (поз.16), дверца зольника (поз.17), водяная рубашка (поз. 18).
6 0. Устройство и принцип работы котла
1
2
2
1
3
4
3
4
5
6
6
5
7
7
8
10
8
10
9
9
11
12
11
12
13
14
13
14
15
15
17
17
16
16
18
18
до 250кВт Схема 1
от 300кВт Схема 2
