7
8 0. Размещение топлива.
- Запрещается укладывать топливо (дрова, торф, уголь и т. д.) возле котла на расстоянии, менее
чем 1000мм.

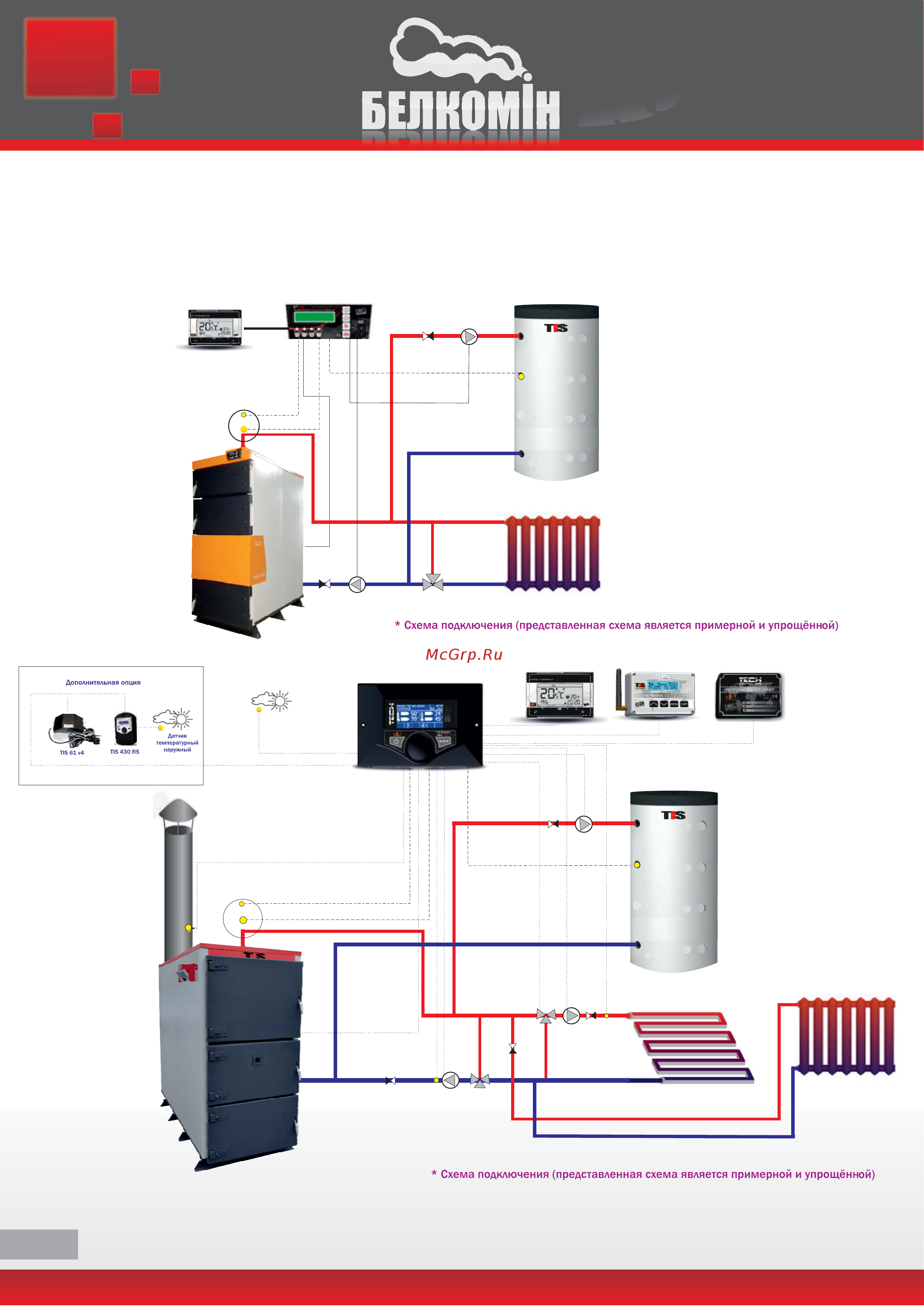

8 1 TIS tronic- 880. Рекомендуемая схема установки котла с регулятором 81 и .
TIS tronic-880
Насос ГХВ
Насос ЦО
Смесительный
трехходовой клапан
Водонагреватель
Система ЦО
Датчик ГХВ
Датчик ЦО
Термик
Теплый пол
Дополнительный насос
(насос пола)
Комнатный термостат
Наружный датчик (опция)
GSM модуль
Интернет модуль
Термостатический
трехходовой клапан
Вентилятор
Обратный
клапан
зад
ЦО
зад
ГХВ
Датчик выбросов (опция)
Датчик обратной линии
Датчик клапана
установка датчиков
см. рисунок №1 стр. 10
TIS tronic-81
Насос ГХВ
Насос ЦО
Термостатический
трехходовой клапан
Водонагреватель
Система ЦО
Датчик ГХВ
Датчик ЦО
Термик
Комнатный термостат
Вентилятор
Обратный
клапан
Обратный
клапан
Обратный
клапан
установка датчиков
см. рисунок №1 стр. 10
