2.2 Все модели обладают следующими конструктивными особенностями:
а) баки сделаны из прочной высококачественной стали по своей конструкции
рассчитаны на многолетнюю эксплуатацию.
б) внешняя сторона баков имеет эпоксиполиэфирное покрытие.
в) мембраны сделана из специальной резины EPDM.
г) баки снабжены штуцерами для подключения к системе водоснабжения. Баки
100-1000 снабжены держателем мембраны, к которому можно подключить
реле давления, манометр или необходимо заглушить.
д) модели WAV 50-1000 выполнены на стойках, модели WAO выполнены на опо-
рах и оснащены площадкой для крепления насосного оборудования.

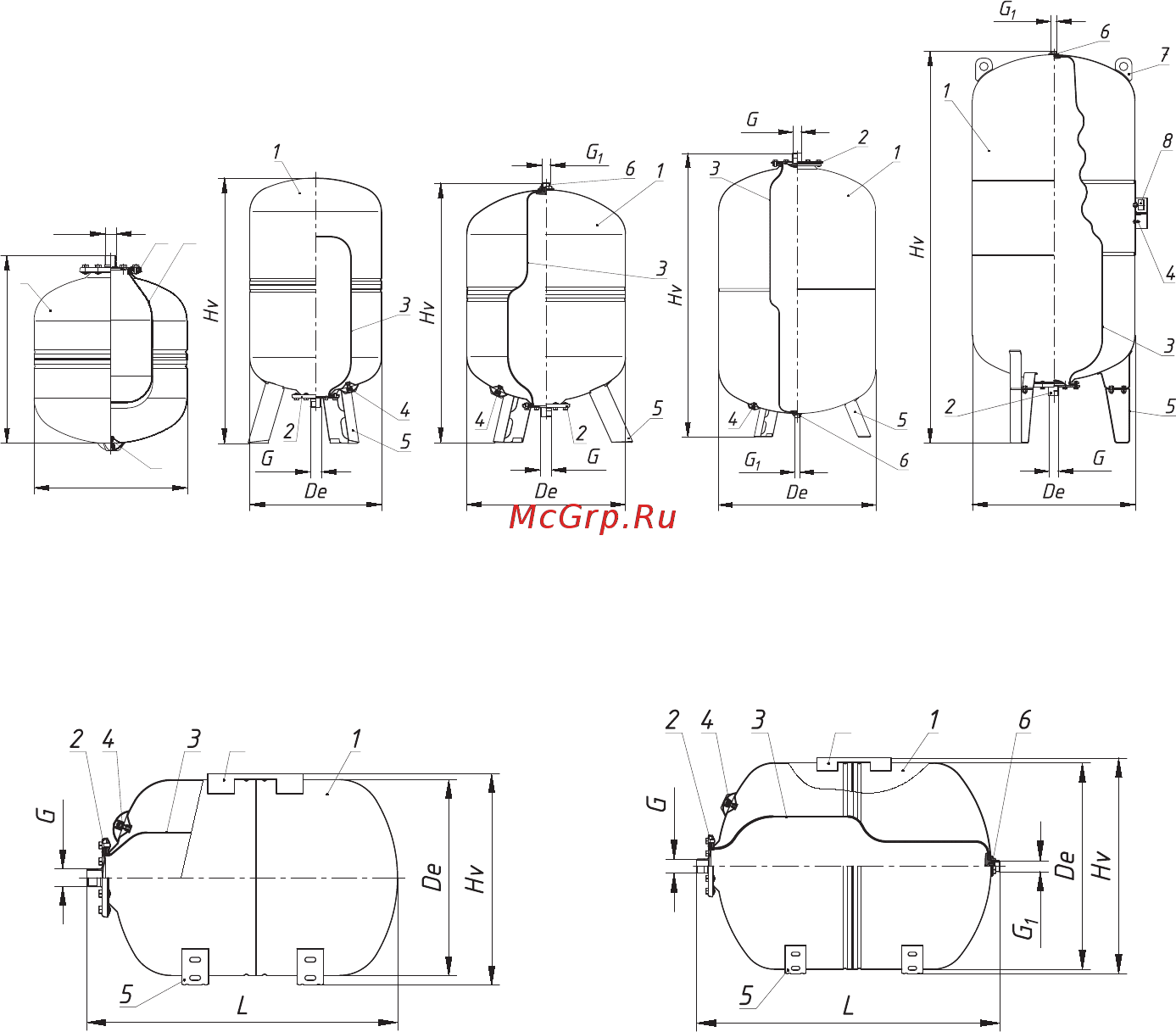

WAV 8-35 WAV 100-150WAV 50-80
WAO 24-80
WAV 200-500 WAV 750-1000
WAO 100-150
1. Корпус
2. Контрфланец со штуцером подключе-
ния к системе
3. Мембрана
4. Ниппель
5. Стойки
6. Держатель мембраны
7. Проушины
8. Манометр
9. Площадка
9
9
1
3
4
De
Hv
2
G
Содержание
- Паспорт 1
- Назначение 1 мембранные баки wester серии wav и wao предназначены для поддержания рабочего давления защиты от гидроударов и уменьшения количества включе ний выключений насоса в системе водоснабжения в том числе питьевого и для компенсации температурного расширения воды в системе горячего водоснабже ния мембранные баки серии wav предназначены для вертикальной установки серии wao для горизонтальной установки 2 технические характеристики диапазон рабочих температур теплоносителя 1 100 0с максимальное рабочее давление 10 бар материал корпуса сталь углеродистая с эпоксиполиполиэфирным наружным покрытием синего цвета материал контрфланца углеродистая сталь с цинковым покрытием материал мембраны epdm этилен пропилендиене мономер материал ниппеля латунь тип мембраны заменяемая 2 габаритные размеры 2
- Все модели обладают следующими конструктивными особенностями а баки сделаны из прочной высококачественной стали по своей конструкции рассчитаны на многолетнюю эксплуатацию б внешняя сторона баков имеет эпоксиполиэфирное покрытие в мембраны сделана из специальной резины epdm г баки снабжены штуцерами для подключения к системе водоснабжения баки 100 1000 снабжены держателем мембраны к которому можно подключить реле давления манометр или необходимо заглушить д модели wav 50 1000 выполнены на стойках модели wao выполнены на опо рах и оснащены площадкой для крепления насосного оборудования 3
- Возможные неисправности и способы их устранения 6
- Гарантийные обязательства 9 изготовитель гарантирует соответствие расширительных баков wester серий wav и wao требованиям безопасности при условии соблюдения по требителем правилам транспортировки хранения монтажа и эксплуатации гарантийный срок 2 года со дня продажи 9 гарантия распространяется на все дефекты возникшие по вине завода из готовителя 9 гарантия не распространяется на дефекты возникшие по вине потребителя в нарушении правил установки и эксплуатации а также при наличии механиче ских повреждений 9 срок службы изделия 7 лет при условии соблюдения условий монтажа и эксплуатации 6
- Условия хранения и эксплуатации 8 баки мембранные предназначены для эксплуатации в стационарном поло жении в помещении 8 климатическое исполнение баков мембранных и их функциональных со ставных частей соответствует условиям эксплуатации ухл категории размеще ния 4 по гост 15150 69 и обеспечивает работоспособность в заданных услови ях эксплуатации 8 температура помещения при эксплуатации мембранных баков должна находиться в пределах 1 до 40 с влажность воздуха не должна превышать 80 при 25 с минимальная температура хранения минус 50 с 6
