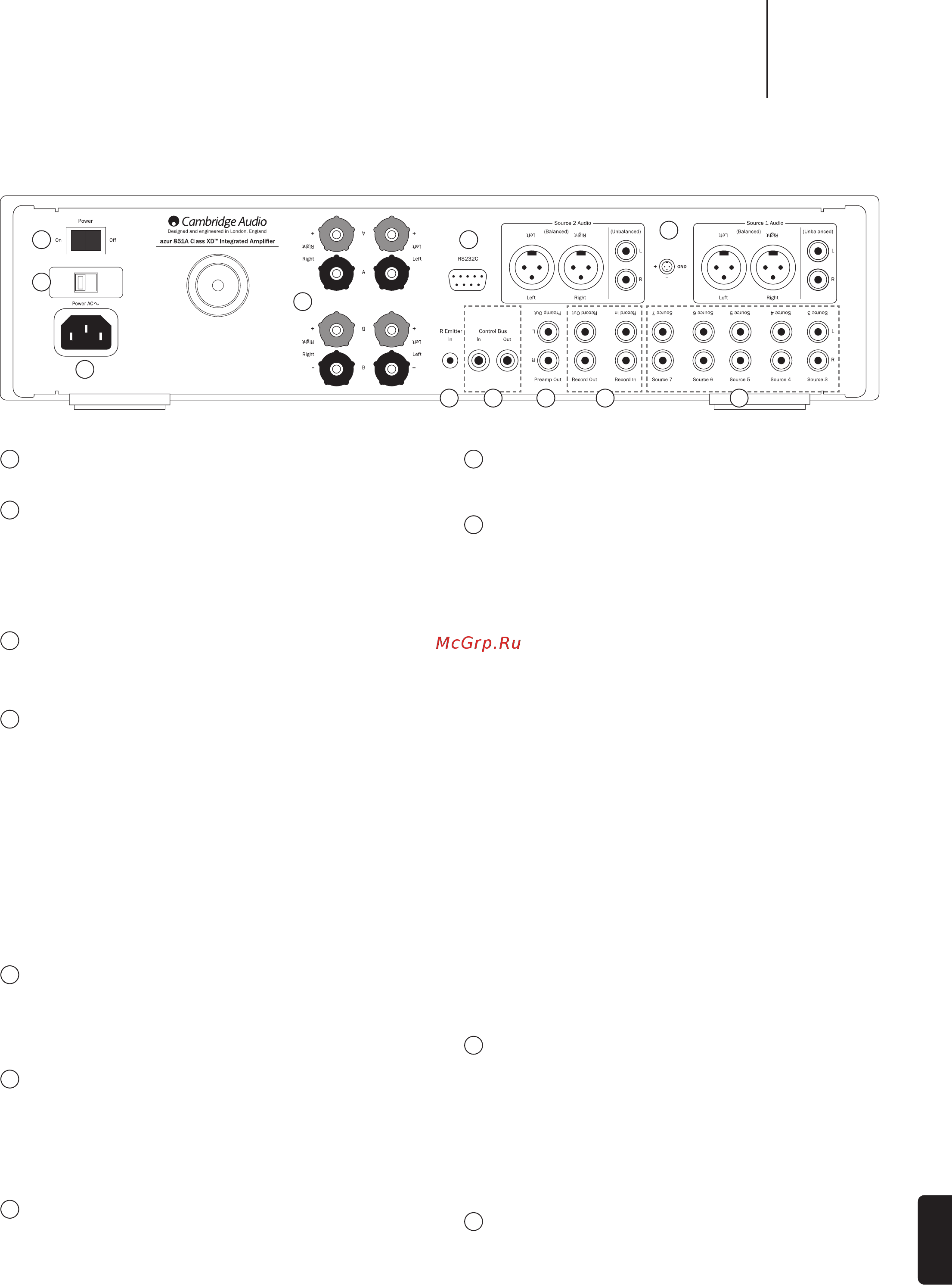

Разъемы на задней панели
1
Выключатель питания
Эта кнопка служит для включения и выключения данного прибора.
2
Переключатель сетевого напряжения
(только версия CU)
Этот переключатель служит для переключения сетевого напряжения
питания усилителя 851A: 100 В и 115 В.
Примечание. Этот переключатель предназначен для использования
только специалистом по установке или продавцом продукции Cambridge
Audio.
3
Гнездо питания переменного тока
Выполнив все соединения с усилителем, подсоедините кабель питания
переменного тока к подходящей электрической розетке, затем включите
прибор. После этого усилитель будет готов к использованию.
4
Клеммы акустических систем
На усилителе имеется два набора клемм акустических систем: A (клеммы
главных акустических систем, верхний ряд) и B (клеммы дополнительных
переключаемых акустических систем, нижний ряд). Подключите провода
от АС левого канала к положительной и отрицательной клеммам левого
канала (LEFT), а провода от АС правого канала к положительной и
отрицательной клеммам правого канала (RIGHT).
В любом случае, красная клемма – это положительный контакт, а черная
клемма – это отрицательный контакт.
Следует следить за тем, чтобы выходы АС не были замкнуты отдельными
жилами проводов. Клеммы АС должны быть плотно затянуты для
обеспечения надежного электрического соединения. Если клеммы
недостаточно плотно затянуты, это может повлиять на качество звука.
Примечание. При использовании двух пар акустических систем
используйте акустические системы с минимальным номинальным
сопротивлением 16 Ом.
5
Вход инфракрасного (ИК) приемника
Этот разъем позволяет усилителю принимать модулированные ИК-
команды от многокомнатных систем. Принимаемые на этот вход
команды не передаются на выход шины управления. Более подробную
информацию см. в разделе «Использование усилителя в составе
заказных систем».
6
RS232C
Порт последовательного интерфейса RS232C позволяет осуществлять
внешнее управление усилителем 851A в составе заказных систем. С
полным набором команд можно ознакомиться на веб-сайте компании
Cambridge Audio по адресу: www.cambridge-audio.com. Данный порт
также предназначен для использования специалистами по техническому
обслуживанию компании Cambridge Audio для установки обновлений
программного обеспечения.
7
Шина управления
«In» (Вход) – обеспечивает прием немодулированных команд от
многокомнатных систем и других компонентов.
«Out» (Выход) – это сквозной выход команд шины управления на другое
устройство. Также этот выход позволяет при помощи
усилителя 851A управлять некоторыми другими
устройствами Cambridge Audio.
8
Выход предварительного усилителя
Этот выход можно подключить к входам внешнего усилителя мощности
или активного сабвуфера и т.п.
9
Вход для записи
К этим разъемам подключается выход магнитофона или аналоговый
выход MiniDisc-плеера, портативного цифрового аудиоплеера или CD-
рекордера – с помощью межблочного кабеля, подключенного к разъемам
линейного выхода рекордера и разъемам «Rec In» (Вход для записи)
усилителя.
Входной каскад «Rec In» (Вход для записи) усилителя 851A представляет
собой вход мониторинга и отличается от 7 других входов. Для 7 обычных
входов сигнал от источника, выбранного для прослушивания, будет также
поступать на выход «Record Out» (Выход для записи). Прослушиваемый и
(дополнительно) записываемый в данное время источник сигнала будет
указан на дисплее на передней панели.
Однако при выборе источника сигнала «Record In» (Выход для записи)
рядом с надписью «REC IN» (Вход для записи) на дисплее будет
отображаться сплошной кружок, указывающий на прослушивание сигнала
с источника «Record In» (Вход для записи) и передачу сигнала другого
источника на выход «Record Out» (Выход для записи). На источник
сигнала для записи также указывает сплошной кружок, и этот источник
можно переключать нажатием других кнопок источников сигнала.
Для отключения источника сигнала «Record In» (Вход для записи) просто
нажмите кнопку «Record In» (Вход для записи) еще раз, чтобы отключить
эту функцию.
Эта функция наиболее полезна при использовании трехголовочных
аналоговых кассетных магнитофонов, которые позволяют воспроизводить
записываемый сигнал с ленты в реальном времени (с помощью третьей
головки) при одновременной его записи. Тогда становится возможным
с помощью включения и отключения источника сигнала «Rec In» (Вход
для записи) сравнивать непосредственно в реальном времени исходный
и записанный сигналы и выполнять настройку параметров записи
магнитофона (подробные сведения см. в руководстве пользователя
аналогового трехголовочного магнитофона).
Выход для записи
Этот выход предназначен для подключения ко входам высокого уровня
магнитофонов или других аналоговых записывающих устройств.
10
Входы источников аудиосигнала 1 и 2
Эти входы предназначены для подключения к небалансным (Phono/RCA)
или балансным (XLR) выходам. Балансное соединение обеспечивает
более качественное звучание, поскольку позволяет устранять помехи и
шумы, возникающие в кабелях, при подключении другого оборудования,
поддерживающего эту функцию. Разъем XLR имеет следующую разводку:
контакт 1 – земля; контакт 2 – горячий (фаза); контакт 3 – холодный
(противофаза).
Примечание. Многократное нажатие кнопки «Source 1» (Источник 1)
или «Source 2» (Источник 2) на передней панели усилителя позволяет
циклически переключать балансные и небалансные входы.
11
Источники 3–7
Эти входы подходят для подключения любой аппаратуры с линейным
уровнем выходного сигнала, такой как CD-плееры, DAB- и FM/AM-
радиоприемники и т.п.
Примечание. Эти входы предназначены для подключения только
источников аналогового аудиосигнала. Не допускается подключение
к ним цифрового выхода CD-плеера или любого другого цифрового
устройства.
