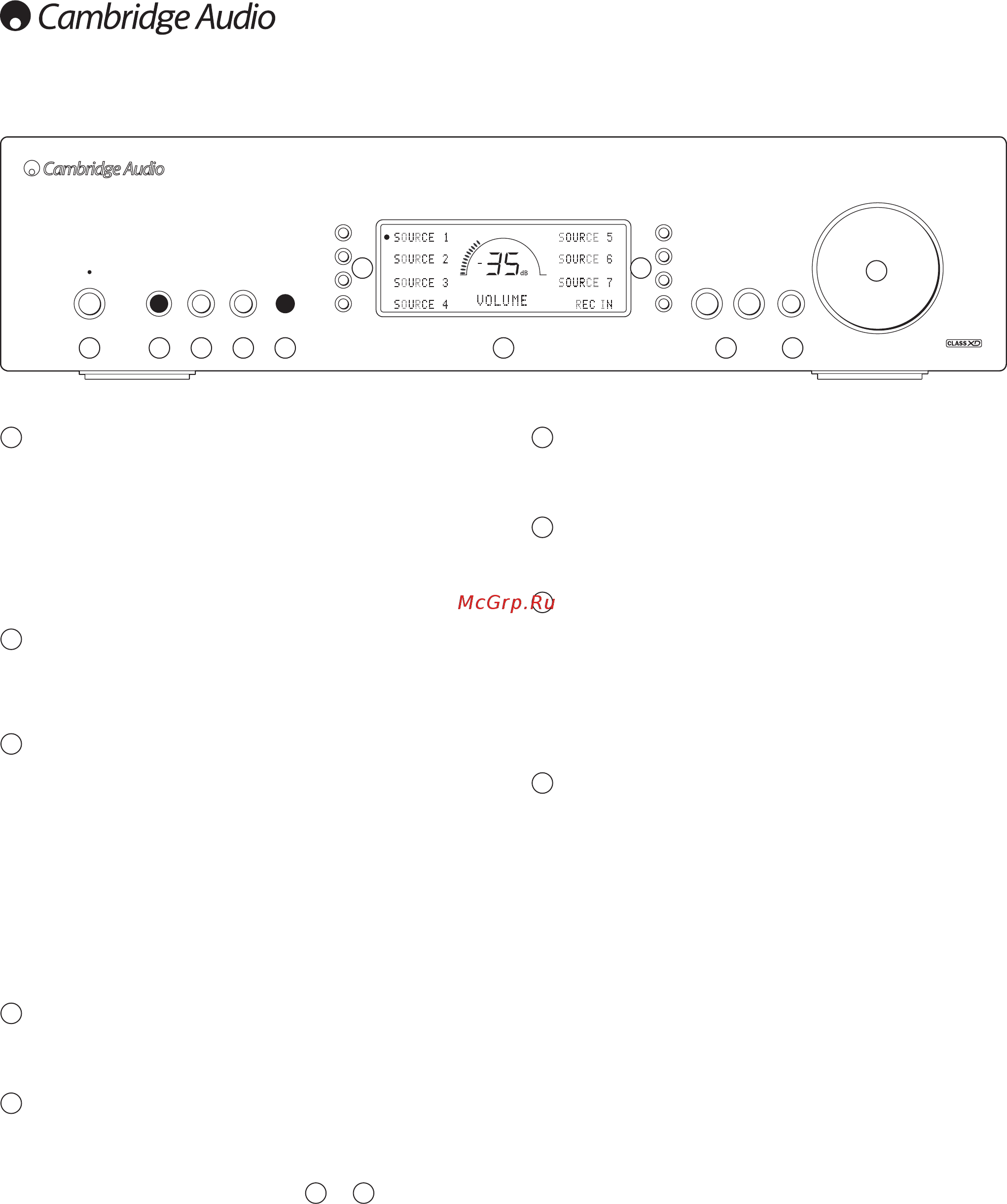

Органы управления на передней панели
Volume
Bass Treble DirectModeSpeaker A/BPhonesStandby / On
azur 851A
Class XD Integrated Amplifier
1
Standby/On (Режим ожидания, включение)
Эта кнопка переключает усилитель между режимом ожидания (тускло
светящийся индикатор питания) и рабочим режимом (ярко светящийся
индикатор питания). Режим ожидания отличается низкой потребляемой
мощностью, составляющей менее 0,5 Вт. Данный усилитель можно
оставлять в режиме ожидания, когда он не используется.
Примечание. По умолчанию усилитель 851A плавно увеличивает
громкость при включении и уменьшает громкость при переходе в
режим ожидания. При необходимости эту функцию можно отключить.
Дополнительную информацию см. в разделе «Настройка усилителя»
настоящего руководства.
2
Phones (Наушники)
Данное гнездо служит для подключения стереофонических наушников
с 6,3-мм штекером (¼ дюйма). Рекомендуется использовать наушники с
сопротивлением от 32 до 600 Ом. При подключении наушников реле АС
отключают выходы на АС (акустические системы «A» и «B»).
3
Speaker A/B (Акустические системы A/B)
Нажимайте эту кнопку для циклического переключения наборов АС,
подключенных к клеммам для АС на задней панели (наборы акустических
систем A, B или A и B). Эту кнопку можно использовать для прослушивания
звука на дополнительных АС в другой комнате.
Помните, что следует соблюдать осторожность при выборе АС в
случае использования двух АС в каждом канале. Если суммарное
сопротивление, измеренное на клеммах для АС, слишком низкое,
усилитель может не выходить из дежурного режима до тех пор, пока не
определит соответствующее сопротивление нагрузки. Дополнительную
информацию см. в разделе «Пятиступенчатая система защиты CAP5»
настоящего руководства.
Примечание. При использовании двух пар акустических систем
используйте акустические системы с минимальным номинальным
сопротивлением 16 Ом.
4
Mode (Режим)
Нажимайте эту кнопку для переключения режимов регулировки громкости
и баланса. Нажмите и удерживайте эту кнопку для перехода к меню
«System Configure» (Настройка системы) 851A.
5
Инфракрасный датчик
Этот датчик принимает ИК-команды от входящего в комплект поставки
пульта дистанционного управления Azur. Требуется прямая видимость и
отсутствие препятствий между пультом ДУ и датчиком.
Кнопки выбора источников
6
и
7
Нажмите кнопку соответствующего входа, чтобы выбрать источник
сигнала для прослушивания (на источник будет указывать сплошной
кружок на дисплее). Выбранный сигнал также поступает на выход «Rec
Out» (Выход для записи). Во время записи не следует переключать вход,
но записанный сигнал можно контролировать, выбрав источник сигнала
«Rec In» (Вход для записи).
Примечание. Многократное нажатие кнопки «Source 1» (Источник 1) или
«Source 2» (Источник 2) позволяет циклически переключать балансные и
небалансные входы.
8
Дисплей
ЖК-дисплей используется для управления усилителем 851A.
Дополнительные сведения см. в разделах «Инструкции по эксплуатации»
и «Настройка усилителя» настоящего руководства.
9
Bass (Тембр НЧ), Treble (Тембр ВЧ)
Эти регуляторы можно нажать для разблокирования и вращать для
точной настройки тембрального баланса звука.
10
Direct (Прямой тракт)
Эта кнопка позволяет переключить аудиосигнал более прямым путем
на каскад усиления мощности данного усилителя – в обход цепей
регулировки тембра – для достижения наиболее чистого звучания.
Значок «Тембр НЧ и ВЧ» (
b t) отображается на дисплее при включенном
регуляторе тембра ВЧ и НЧ и не отображается, если эти цепи обходятся.
Примечание. Функцию «Direct» (Прямой тракт) можно включить или
отключить отдельно для каждого выхода. Данная настройка вызывается
при выборе каждого источника сигнала.
11
Регулятор громкости
Этот регулятор используется для увеличения и уменьшения громкости
на выходах усилителя. Регулировка влияет на уровень громкости на
выходах АС, предварительного усилителя и наушников. Она не влияет на
выход «Rec Out» (Выход для записи).
Регулятор уровня громкости также используется для перемещения по
пунктам меню «System Configure» (Настройка системы) на дисплее на
передней панели усилителя 851A.
Дополнительную информацию о некоторых функциях этих кнопок см. в
разделе «Инструкции по эксплуатации» настоящего руководства.
1 2 3 4 5
76
8 9 10
11
