Onkyo A-9010 [10/16] Соединения
![Onkyo A-9010 [10/16] Соединения](/views2/1406050/page10/bga.png)
Ru-10
• Будьте осторожны, не закорачивайте плюсовые и мину-
совые проводники. Это может повредить усилитель.
• Убедитесь, что центральная жила кабеля не касает-
ся задней панели усилителя. Это может повредить
усилитель. Также не подключайте к каждой клемме
более одного кабеля от акустических систем. Это может
повредить усилитель.
• (для Североамериканских моделей) Если вы используе-
те штеккеры типа «банан», затяните клемму громкогово-
рителя перед тем, как вставить этот штекер.
Не вставляйте центральную жилу кабеля непосред-
ственно в центральное отверстие клеммы. Сначала
необходимо прикрепить штекер типа «банан» к кабелю.
Подсоединение сетевого шнура
Вставьте сетевой шнур в настенную розетку
переменного тока.
• Включение интегрированного усилителя может вы-
звать кратковременный всплеск напряжения в сети,
который может взаимодействовать с другим элек-
трооборудованием в той же цепи. Если это является
проблемой, вставьте интегрированный усилитель
в другой фидер.
• Для ослабления помех, не скручивайте вместе сиг-
нальный кабель и сетевой шнур. Проложите их так,
чтобы они были достаточно далеко друг от друга.
Отсоединяйте сетевой шнур от интегрированного усили-
теля только после перевода его в режим Standby.

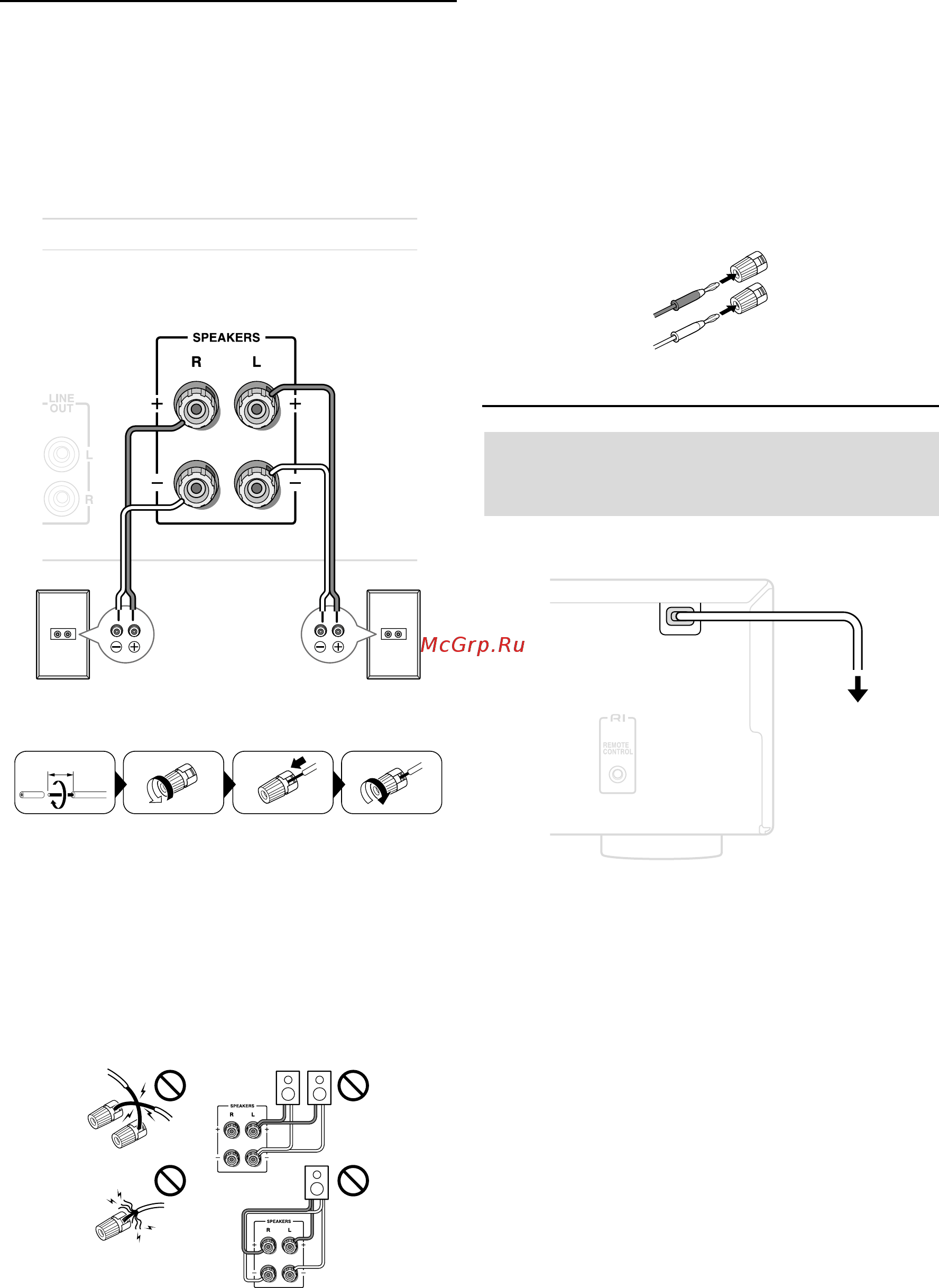

Подсоединение акустических систем
Руководствуйтесь рисунком ниже при соединении
усилителя и левой и правой АС с помощью колоночных
кабелей. Подсоедините колонку, которая должна стоять
справа, к клеммам SPEAKERS (R), а колонку, которая
должна стоять слева, к клеммам SPEAKERS (L).
Важно: подсоединяйте колонки с импедансом от 4 до 16
Ом. При подсоединении АС с более низким импедансом
можно повредить усилитель.
Зачистите примерно по 15 - 20 мм изоляции с концов
кабеля и плотно скрутите жилы проводника, как показано
на рисунке, прежде чем соединить его с клеммой. Удели-
те особое внимание полярности подключения громкого-
ворителя. Т.е., подключайте плюсовые (+) клеммы только
к плюсовым (+) клеммам, и минусовые (-) клеммы только
к минусовым (-) клеммам. Если вы их перепутаете, звук
будет не в фазе и бас будет не натуральным.
• Излишне длинные или очень тонкие кабели
для акустических систем могут повлиять на качество
звучания, и их следует избегать.
Соединения
Прежде, чем подключать питание, подсоедините
все ваши компоненты и акустические системы.
К настенной розетке
переменного тока
