Ru-6

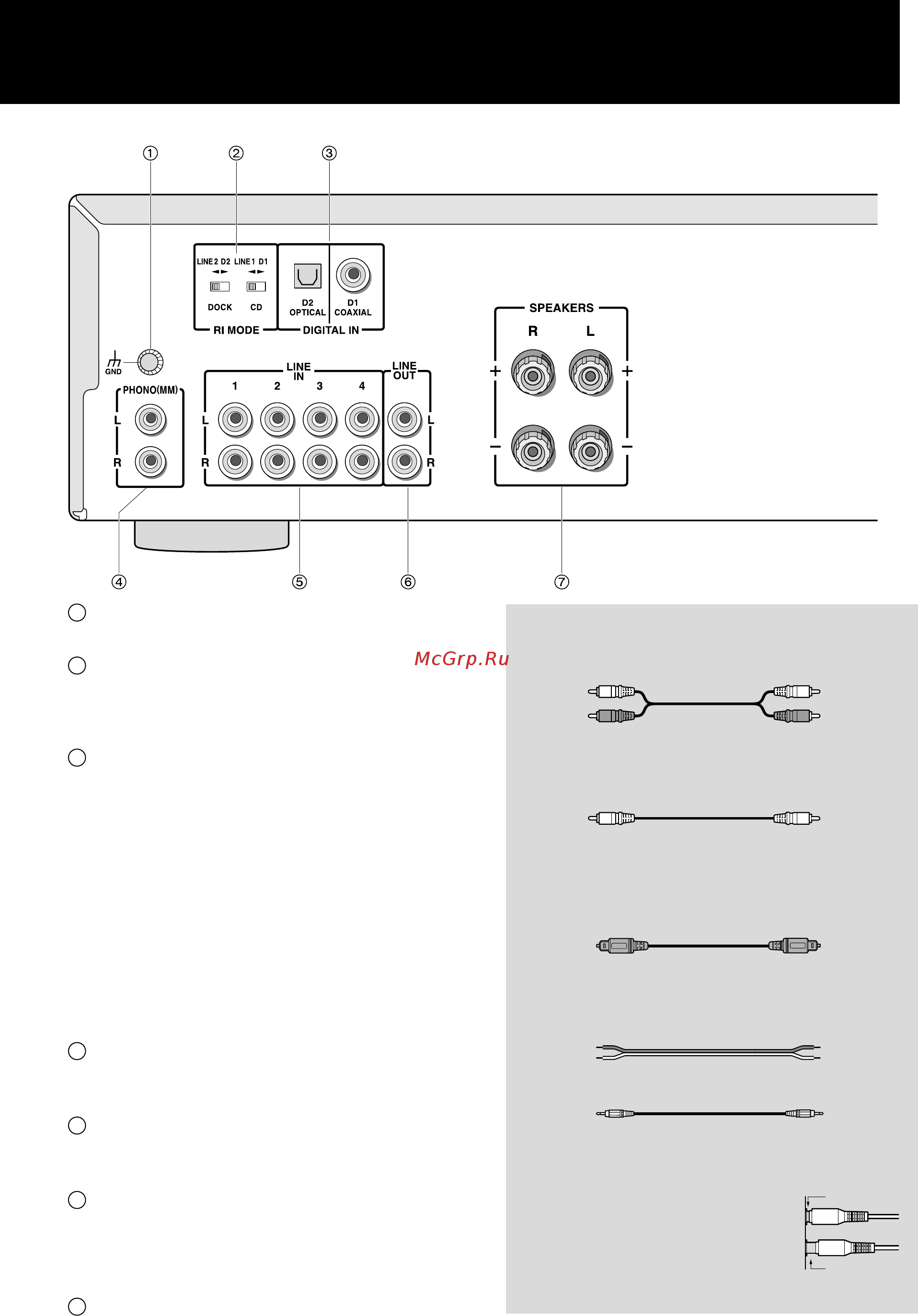

Соединения
Зажимной разъем GND: Этот разъем предназначен
для подсоединения земляного провода проигрывателя
грампластинок.
Селектор дистанционного управления RI MODE
(только для североамериканских и континентальных
европейских моделей): испольуется для функций связи
с аппаратами Onkyo, оборудованными RI интерфейсом
для дистанционного управления.
Разъем DIGITAL IN COAXIAL (D1)/OPTICAL (D2)
(только для североамериканских и континентальных
европейских моделей): для подсоединения компо-
нентов-источников с цифровыми аудио выходами,
таких как проигрыватели компакт-дисков (CD-плееры),
телевизоры и т.п.Подключайте их оптическим цифро-
вым кабелем (OPTICAL) или коаксиальным цифровым
кабелем (COAXIAL).
• Оптический цифровой разъем OPTICAL (D2)
интегрированного усилителя имеет шторку, которая
открывается, когда вставлен оптический штеккер,
и закрывается, когда его извлекают. Вставьте штек-
керы до конца.
• Для предотвращения повреждения шторки, держи-
те оптический штеккер прямо, когда вставляете
и извлекаете его.
Разъем PHONO (ММ) L/R
Эти аналоговые аудио входы предназначены для подс
единения проигрывателя грампластинок со звукоснима-
телем типа ММ.
Разъемы LINE IN 1/2/3/4
Эти аналоговые аудио входы предназначены для
подсоединения устройства воспроизведения, например
CD-плеера и т.п. с аналоговым выходом.
Разъемы LINE OUT
Эти аналоговые аудио выходы предназначены для под-
соединения аналоговых записывающих компонентов,
таких как кассетная дека и т.п. Они используются
для записи аудио от источников, подсоединенных
к усилителю.
Клеммы SPEAKERS A
1
2
3
4
5
6
7
Кабели используемые для соединений
(продаются отдельно)
Аналоговое аудио соединение (RCA)
Аналоговые аудио соединения (RCA) передают аналоговый
звук. (для североамериканских и континентальных европей-
ских моделей)
Коаксиальный цифровой аудио кабель
(для североамериканских и континентальных европейских мо-
делей). Коаксиальные цифровые соединения передают циф-
ровой звук, такой как PCM (ИКМ). Интегрированный усилитель
обеспечивает согласованный входной импеданс 75 Ом.
Оптический цифровой аудио кабель
Оптические цифровые соединения позволяют вам насла-
ждаться цифровым звуком, таким как PCM (ИКМ).
Колоночный кабель
Rl кабель
Чтобы использовать RI, вы должны выполнить еще и аудио
соединение между интегрированным усилителем и моду-
лем Onkyo Dock.
Для выполнения хорошего соеди-
нения, вставьте каждый штеккер
до конца (плохие соединения
могут привести к помехам или
неисправностям).
Правильно!
Не правильно!
