R-9R-8

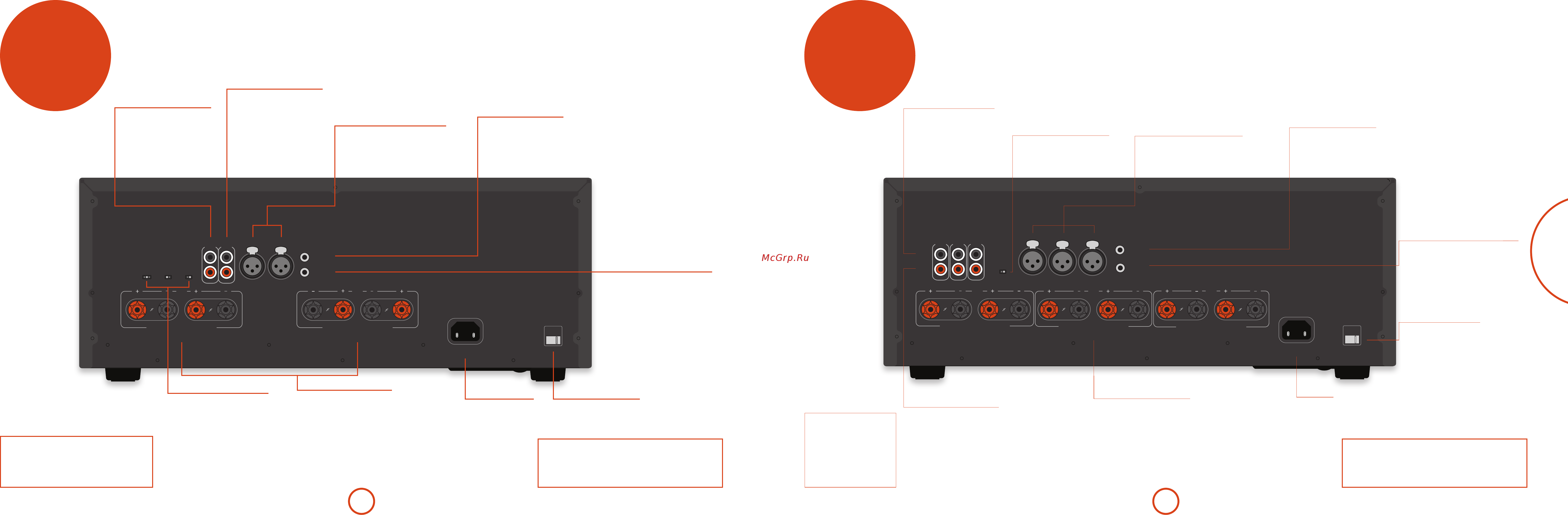

Подключения
P49
Примечание
Ознакомьтесь с разделами "Размещение устройства",
"Питание" и "Соединительные кабели" на стр. 5
перед подключением усилителя мощности P49.
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
25dB/31dB
GAIN
L
R
PRE
IN
PRE
OUT
R
4–16 OHMS. CLASS 2 WIRING
SPEAKER 1 SPEAKER 2
L
4–16 OHMS. CLASS 2 WIRING
SPEAKER 2 SPEAKER 1
PRE IN R PRE IN L
TRIGGER IN
110-120V/220-240V
~ 50-60 Hz
350W MAX
POWER INLET
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V~
230 = 220 - 240V~
TRIGGER OUT
Выбор напряжения
Убедитесь, что выбранное напряжение
соответствует характеристикам местной
электросети.
Разъем
электропитания
Для подключения
соответствующего
шнура питания.
Несбалансированные
входы предусилителя
Используйте данные
разъемы для подключения
предусилителя,
если он оснащен
несбалансированными
фоновыходами.
Ввод сигнала запуска
TRIGGER IN позволяет выполнять
удаленное включение устройства
P49 и осуществлять переход в режим
ожидания с помощью внешнего
источника, например C49.
Выходы на динамики
Устройство P49 оснащено двумя
парами терминалов динамика.
См. стр. 15 - 18 для получения
информации по подключению
громкоговорителей.
Переключатели входов
Данные переключатели позволяют
настраивать устройство P49
различным образом, в зависимости
от системы, в которую оно
будет установлено, а также от
используемого типа топологии
подключения динамика. См. стр.
16 – 19 для просмотра размещения
переключателей и правил
подключения громкоговорителей.
Выход предусилителя
PRE OUT создает копию
сигнала, отправленного
на разъемы PRE IN.
Обратите внимание, что
это является пассивным
выходом; дополнительная
фильтрация или усиление
не применяются.
Сбалансированные входы
предусилителя XLR
Используйте данные разъемы для
подключения предусилителя, если
он оснащен сбалансированными
выходами XLR.
Примечание
Отключите устройство P49
перед изменением любых переключателей
входа.
выходной триггерный сигнал
TRIGGER OUT позволяет устройству
P49 управлять состоянием питания
подключенного оборудования,
например усилителя мощности P49/
P349. При обычном использовании
не требуется выполнять
подключения к данным выходам.
Подключения
P349
XLR/RCA
INPUT
PRE IN
PRE OUT
4–16 OHMS. CLASS 2 WIRING
SPEAKER 1 SPEAKER 2
4–16 OHMS. CLASS 2 WIRING
SPEAKER 2SPEAKER 1
PRE IN 1 PRE IN 3
110-120V/220-240V
~ 50-60 Hz
350W MAX
POWER INLET
TRIGGER IN
TRIGGER OUT
1 2
4–16 OHMS. CLASS 2 WIRING
SPEAKER 1 SPEAKER 2
1
CHANNEL
3
PRE IN 2
2 3
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V~
230 = 220 - 240V~
Выбор напряжения
Убедитесь, что выбранное
напряжение соответствует
характеристикам местной
электросети.
Разъем
электропитания
Для подключения
соответствующего
шнура питания.
Несбалансированные
входы предусилителя
Используйте данные
разъемы для подключения
предусилителя,
если он оснащен
несбалансированными
фоновыходами.
Ввод сигнала запуска
TRIGGER IN позволяет выполнять удаленное
включение устройства P349 и осуществлять
переход в режим ожидания с помощью
внешнего источника, например C49.
Выходы на динамики
Устройство P349 оснащено три
парами терминалов динамика.
См. стр. 15 - 18 для получения
информации по подключению
громкоговорителей.
Переключатели входов
Данный переключатель служит
для переключения между
несимметричными (RCA) и
симметричными (XLR) входами.
Выход предусилителя
PRE OUT создает копию сигнала,
отправленного на разъемы PRE
IN. Обратите внимание, что это
является пассивным выходом;
дополнительная фильтрация или
усиление не применяются.
Сбалансированные входы
предусилителя XLR
Используйте данные разъемы для
подключения предусилителя, если он
оснащен сбалансированными выходами XLR.
Примечание
Отключите устройство
P349
перед изменением
любых переключателей
входа.
выходной триггерный сигнал
TRIGGER OUT позволяет устройству
P349 управлять состоянием питания
подключенного оборудования,
например усилителя мощности P49/
P349. При обычном использовании не
требуется выполнять подключения к
данным выходам.
Примечание
Ознакомьтесь с разделами "Размещение устройства",
"Питание" и "Соединительные кабели" на стр. 5
перед подключением усилителя мощности P49.
