Русский
R-17R-16
Двойное усиление
Двойное усиление требует использование двух
усилителей на канал. Как правило, устройство
A49 используется для работы динамиков высокой
частоты, а усилитель мощности (например P49/
P349) используется для низких частот (басов).
Подключите A49 к колонкам, как описано для
однопроводного подключения, не подключая
A49 к клеммам колонок с меткой HF или "Высокие
частоты".
После этого подключите усилитель мощности
(например, P49/P349) к клеммам LF или "Низкие
частоты", как показано на схеме. Необходимо также
подключить парой соединительных аудио-кабелей
выходы предусилителя на A49 к входам усилителя
мощности на P49/P349.
В качестве подключения можно использовать
XLR (рекомендуется при использовании
длинных кабелей) или фоно (RCA).
Установите переключатель INPUT на P49/
P349 в соответствующее положение согласно
используемым кабелям.
ПРЕДУПРЕЖДЕНИЕ. Металлическая полоска на
динамиках, соединяющая терминалы низких частот
(LF) и терминалы высоких частот (HF), ДОЛЖНА БЫТЬ
СНЯТА. Невыполнение данного требования может
привести к повреждению обоих усилителей, и такая
поломка обычно не покрывается гарантией.
Чтобы осуществлять управление состоянием
питания P49/P349 с помощью A49, подключите
TRIGGER OUT к TRIGGER IN с помощью
монофонического вывода 3,5-миллиметрового
разъема – не прилагается.

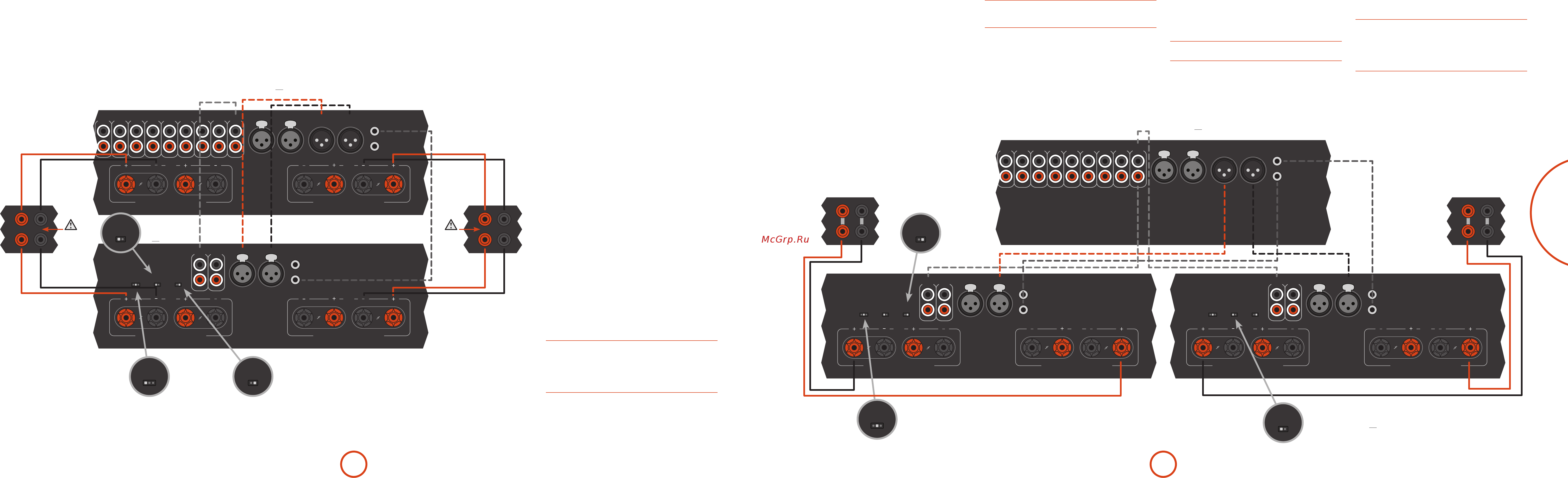

A49 и P49 подключены к колонкам с использованием двойного усиления.
PHONO
GROUND
ONLY
PHONO
(MM)
CD TUNER SAT BD PVR AV
RECORD
OUT
PRE
OUT
R
4–16 OHMS. CLASS 2 WIRING
SPEAKER 1 SPEAKER 2
L
4–16 OHMS. CLASS 2 WIRING
SPEAKER 2 SPEAKER 1
AUX R AUX L PRE OUT R PRE OUT L
TRIGGER OUT
6V 1A 12V 1.5A
ACCESSORY
POWER
110-120V/220-240V
~ 50-60 Hz
350W MAX
POWER INLET
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V~
230 = 220 - 240V~
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
25dB/31dB
GAIN
L
R
PRE
IN
PRE
OUT
R
4–16 OHMS. CLASS 2 WIRING
SPEAKER 1 SPEAKER 2
L
4–16 OHMS. CLASS 2 WIRING
SPEAKER 2 SPEAKER 1
PRE IN R PRE IN L
TRIGGER IN
110-120V/220-240V
~ 50-60 Hz
350W MAX
POWER INLET
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V~
230 = 220 - 240V~
TRIGGER OUT
LF
HF
LF
HF
R L
A49
P49
Снимите
металлическую
полоску
Снимите
металлическую
полоску
Убедитесь, что
переключатель INPUT
соответствует
проводной конфигурации
(XLR или RCA)
Убедитесь, что
переключатель
MODE установлен в
положение ST
Убедитесь, что
переключатель
GAIN установлен
на 31 дБ
Примечание: Устройство можно подключить
между собой с помощью XLR или RCA. Обе версии
приведены только в качестве иллюстрации.
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
XLR/RCA
INPUT
25dB/31dB
GAIN
25dB/31dB
GAIN
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
XLR/RCA
INPUT
25dB/31dB
GAIN
25dB/31dB
GAIN
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
XLR/RCA
INPUT
25dB/31dB
GAIN
25dB/31dB
GAIN
LF
HF
LF
HF
Режим моста - P49 только
В режиме моста активны только выходы L+ и R+
комплекта терминалов SPEAKER 1.
ВНИМАНИЕ: Не выполняйте подключения к другим
терминалам динамика. Это может привести к
серьезным повреждениям усилителя.
Если каждый динамик имеет более одной пары
соединительных клемм, используйте клеммы,
обозначенные LF или "Низкие частоты".
Для активации правого динамика выберите
один из усилителей P49 и подключите красный
положительный терминал динамика с маркировкой
SPEAKER 1 L+ к положительному терминалу LF
правого динамика.
R
Предусилитель C49 и два усилителя мощности в конфигурации моста.
PHONO
GROUND
ONLY
PHONO
(MM)
CD TUNER SAT BD PVR AV
RECORD
OUT
PRE
OUT
AUX R AUX L PRE OUT R PRE OUT L
TRIGGER OUT
6V 1A 12V 1.5A
ACCESSORY
POWER
110-120V/220-240V
~ 50-60 Hz
350W MAX
POWER INLET
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V~
230 = 220 - 240V~
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
25dB/31dB
GAIN
L
R
PRE
IN
PRE
OUT
R
4–16 OHMS. CLASS 2 WIRING
SPEAKER 1 SPEAKER 2
L
4–16 OHMS. CLASS 2 WIRING
SPEAKER 2 SPEAKER 1
PRE IN R PRE IN L
TRIGGER IN
110-120V/220-240V
~ 50-60 Hz
350W MAX
POWER INLET
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V~
230 = 220 - 240V~
TRIGGER OUT
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
25dB/31dB
GAIN
L
R
PRE
IN
PRE
OUT
R
4–16 OHMS. CLASS 2 WIRING
SPEAKER 1 SPEAKER 2
L
4–16 OHMS. CLASS 2 WIRING
SPEAKER 2 SPEAKER 1
PRE IN R PRE IN L
TRIGGER IN
110-120V/220-240V
~ 50-60 Hz
350W MAX
POWER INLET
SUPPLY
VOLTAGE
SWITCH POSITIONS
115 = 110 - 120V~
230 = 220 - 240V~
TRIGGER OUT
L
Точно так же подключите красный положительный
терминал динамика с маркировкой SPEAKER 1 R+ к
отрицательному терминалу LF правого динамика.
Повторите описанную выше процедуру для
подключения второго усилителя P49 к левому
динамику.
ВНИМАНИЕ: Проверьте, что вы используете
правильные терминалы SPEAKER 1L+ и R+.
При выполнении этой установки требуется только
одно подключение к каждому усилителю мощности,
и оно должно быть выполнено к входу PRE IN L.
В качестве подключения можно использовать
C49
P49 P49
XLR (рекомендуется при использовании
длинных кабелей) или фоно (RCA). Установите
переключатель INPUT на P49 в соответствующее
положение согласно используемым кабелям.
ВНИМАНИЕ: Если динамик поддерживает двойное
подключение, то подключение будет выполняться
с помощью полоски проводникового металла,
подключенного к терминалам низкой частоты (LF)
и терминалам высокой частоты (HF); Полоску НЕ
СЛЕДУЕТ СНИМАТЬ при использовании режима моста.
Чтобы осуществлять управление состоянием
питания P49 с помощью A49, подключите TRIGGER
OUT к TRIGGER IN с помощью монофонического
вывода 3,5-миллиметрового разъема – не
прилагается.
Убедитесь, что
переключатель MODE
установлен в положение
BRIDGE на обоих усилителях
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
XLR/RCA
INPUT
25dB/31dB
GAIN
25dB/31dB
GAIN
Примечание: Устройство можно подключить между собой
с помощью XLR или RCA. Обе версии приведены только в
качестве иллюстрации.
Убедитесь, что переключатель
INPUT соответствует
проводной конфигурации (XLR или
RCA) на обоих усилителях
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
XLR/RCA
INPUT
25dB/31dB
GAIN
25dB/31dB
GAIN
Убедитесь, что
переключатель
GAIN установлен
на 31 дБ на обоих
усилителях
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
ST/BRIDGE/DM
MODE
XLR/RCA
INPUT
XLR/RCA
INPUT
25dB/31dB
GAIN
25dB/31dB
GAIN
