Устройство

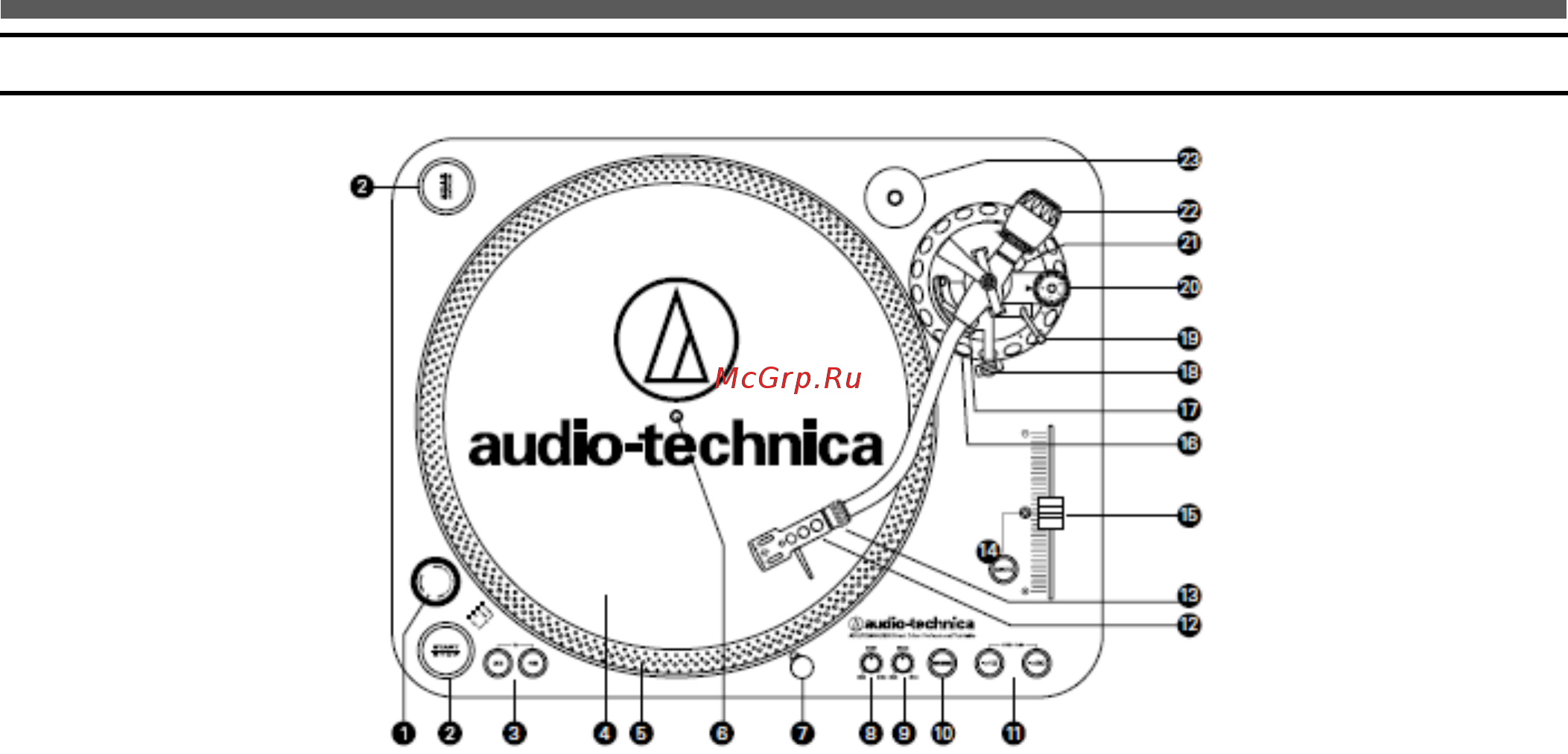

Рис. 1
1. ВКЛЮЧАТЕЛЬ ПИТАНИЯ
Служит для управления питанием устройства.
2. ДУБЛИРОВАННЫЕ КНОПКИ ЗАПУСКА И ОСТАНОВКИ
Служат для пуска и остановки двигателя и опорного диска.
3. КНОПКИ ВЫБОРА СКОРОСТИ ВРАЩЕНИЯ ДИСКА
Служат для выбора скорости вращения опорного диска – 33
или 45 об/мин. (Примечание: для выбора 78 об/мин
необходимо одновременно нажать кнопки 33 и 45 об/мин; при
этом должна включиться подсветка обоих кнопок.)
4. ОПОРНЫЙ ДИСК
Опорный диск из литого алюминия устанавливается
непосредственно на центральный шпиндель/вал двигателя.
5. СТРОБОСКОПИЧЕСКИЕ НАСЕЧКИ (на кромке диска)
В сочетании со стробоскопом, расположенным под
включателем питания (1), служат для визуальной индикации
точной скорости вращения опорного диска.
6. ЦЕНТРАЛЬНЫЙ ШПИНДЕЛЬ
Обработанный на станке с высокой точностью шпиндель
служит для монтажа опорного диска на вал двигателя.
7. СЪЁМНАЯ ПОДСВЕТКА ДЛЯ УСТАНОВКИ ИГЛЫ НА
ВИНИЛОВЫЙ ДИСК
Обеспечивает подсветку положения иглы для упрощения её
позиционирования в условиях слабой освещённости. Легко
вставляется в разъём на столе проигрывателя.
8. РУЧКА УПРАВЛЕНИЯ ЗАПУСКОМ
Вращается с целью уменьшения или увеличения времени
запуска опорного диска в пределах от 0,2 до 6,0 секунд
(минимальное значение соответствует наиболее быстрому
запуску, максимальное – наибольшему времени,
необходимому для достижения заданной скорости).
9. РУЧКА УПРАВЛЕНИЯ ТОРМОЖЕНИЕМ
Вращается с целью уменьшения или увеличения времени
торможения опорного диска в пределах от 0,2 до 6,0 секунд
(минимальное значение соответствует наименьшему времени
остановки, максимальное – наибольшему).
10. РУЧКА УПРАВЛЕНИЯ РЕВЕРСОМ
Служит для управления направлением вращения диска.
11. КНОПКИ ВЫБОРА ДИАПАЗОНА ИЗМЕНЕНИЯ
СКОРОСТИ
Служит для увеличения/уменьшения диапазона изменения
скорости на +/- 10 или 20 %. (Примечание: для выбора +/-50 %
необходимо одновременно нажать кнопки 10 и 20).
12. ГОЛОВКА ЗВУКОСНИМАТЕЛЯ
Стандартная сменная стереофоническая головка
звукоснимателя.
13. КОЛЬЦО ФИКСАЦИИ ГОЛОВКИ ЗВУКОСНИМАТЕЛЯ
Вращается против часовой стрелки (влево) для прочной
фиксации установленной головки звукоснимателя в конечном
положении. Для снятия головки звукоснимателя кольцо
поворачивается на полный оборот вправо.
14. КНОПКА КВАРЦЕВОЙ БЛОКИРОВКИ
Служит для включения и выключения функции изменения
скорости. После нажатия кнопки кварцевой блокировки
обороты опорного диска удерживаются на заданном
номинальном уровне (0 % изменения скорости) вне
зависимости от положения ползунка регулировки скорости и
настроек диапазона изменения скорости.
15. ПОЛЗУНОК РЕГУЛИРОВКИ СКОРОСТИ
В сочетании с кнопкой кварцевой блокировки служит для
изменения скорости вращения опорного диска. В центральном
положении фиксации активируется кварцевая блокировка.
16. РЕГУЛЯТОР ВЫСОТЫ МОДУЛЯ ТОНАРМА
Служит для поднимания и опускания всего модуля тонарма,
чтобы обеспечить параллельное расположение тонарма
относительно поверхности пластинки.
17. ПОДЪЁМНИК ТОНАРМА
Служит для подъёма тонарма над поверхностью пластинки.
18. ОПОРА ТОНАРМА С ЗАЖИМОМ
Зажим служит для фиксации тонарма во время
транспортировки.
19. РЫЧАЖОК УПРАВЛЕНИЯ ПОДЪЁМНИКОМ ТОНАРМА
(«рычажок позиционирования»)
Служит для управления подъёмником тонарма. (Примечание:
механизм подъёмника оснащён гидравлическим
амортизатором, замедляющим опускание тонарма.)
20. РУЧКА РЕГУЛИРОВКИ АНТИСКАТЫВАЮЩЕЙ СИЛЫ
Служит для создания небольшого усилия, прилагаемого к
тонарму в направлении от центра диска, с целью компенсации
смещения тонарма внутрь к центру пластинки.
21. ФИКСАТОР ВЫСОТЫ МОДУЛЯ ТОНАРМА
(на рисунке закрыт противовесом)
Служит для фиксации заданной высоты тонарма. (Перед
выполнением регулировки высоты открывать до конца.)
22. ПРОТИВОВЕС
Служит для балансировки тонарма и позволяет регулировать
прижимную силу иглы звукоснимателя.
23. АДАПТЕР НА 45 ОБ/МИН (показан держатель)
Служит для установки пластинок диаметром 7" с
увеличенными отверстиями на центральный шпиндель.
3
