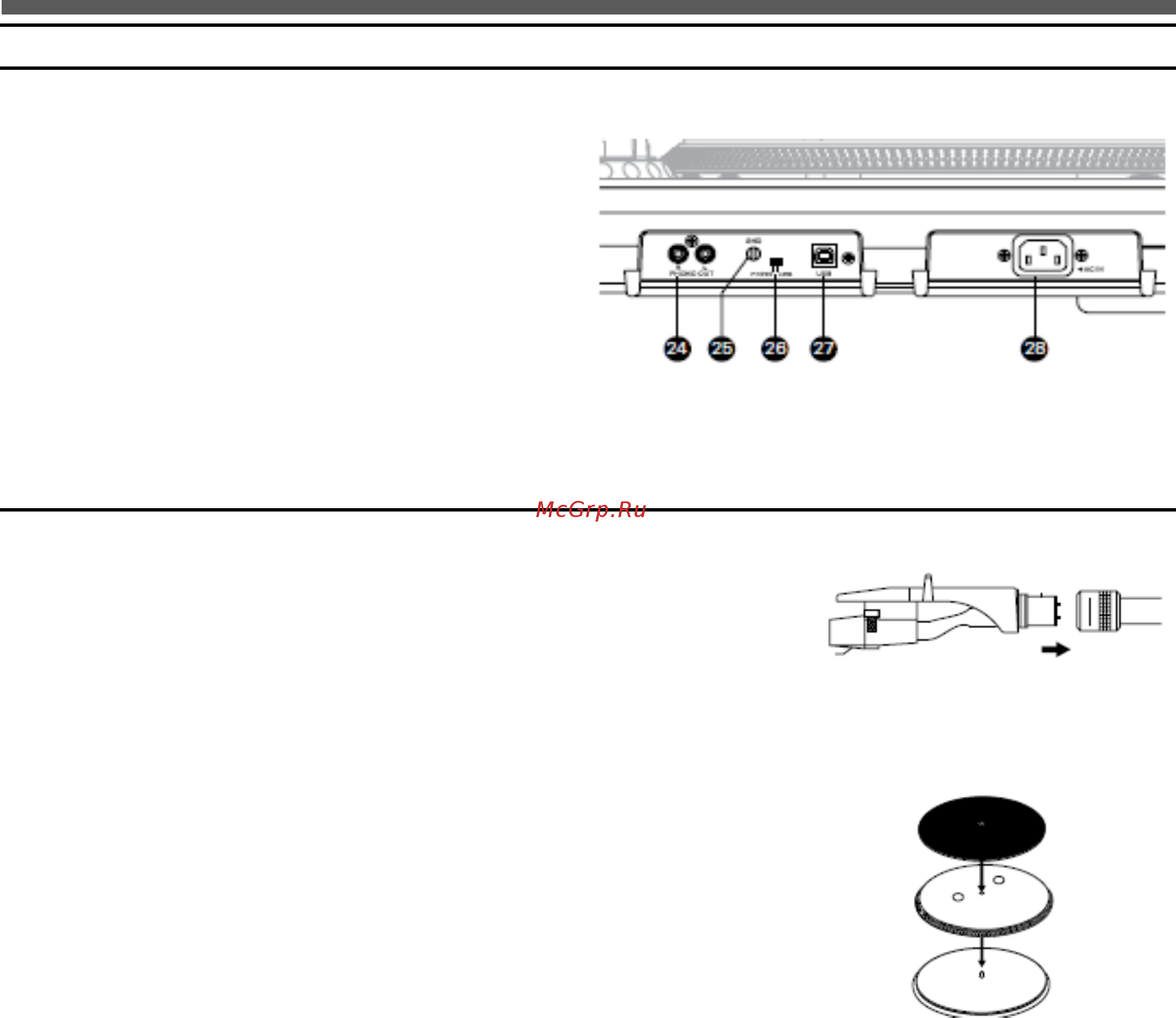

Вид сзади
24. РАЗЪЁМЫ RCA ВЫХОДА ЗВУКОСНИМАТЕЛЯ /
ЛИНЕЙНОГО ВЫХОДА
Служат для подключения проигрывателя к стереосистеме,
оснащённой входом звукоснимателя или линейным входом.
25. КЛЕММА ЗАЗЕМЛЕНИЯ (винт с накатанной головкой)
Служит для подключения к предусилителю или клемме
заземления аудиоустройства.
26. ПЕРЕКЛЮЧАТЕЛЬ ФОНОКОРРЕКТОРА
Позволяет подключать проигрыватель к оборудованию,
оснащённому магнитным звукоснимателем, в обход
встроенного фонокорректора стерео.
27. ВЫХОД USB
Служит для подключения проигрывателя к USB-входу
компьютера. Инструкции по использованию такого
подключения приведены в руководстве к ПО.
Рис. 2
28. РАЗЪЁМ ШНУРА ПИТАНИЯ
Служит для подключения комплектного шнура питания.
Начальная установка
Сборка проигрывателя
Перед использованием проигрывателя AT-LP1240-USB необходимо выполнить
его сборку. ВАЖНО: не подключайте шнур питания к проигрывателю до
завершения сборки.
Выбор положения переключателя фонокорректора
Проигрыватель оснащён встроенным фонокорректором стерео, расширяющим
возможности его использования. Переключатель фонокорректора расположен
на задней панели проигрывателя [см. Рис. 2, стр. 4, №26] и служит для выбора
встроенного фонокорректора стерео (LINE) или подключения проигрывателя в
обход него (PHONO) к устройствам, оснащённым специальными разъёмами
магнитного фонокорректора. Красный штекер аудиокабеля RCA соответствует
правому каналу, белый штекер соответствует левому каналу.
Если система, к которой подключается проигрыватель, оснащена входом
PHONO, установите переключатель фонокорректора в положение PHONO и
подключите кабели проигрывателя к входам PHONO аудиосистемы. Красный
штекер соответствует правому каналу, белый – левому.
Если система не оснащена входом PHONO (магнитного звукоснимателя),
установите переключатель фонокорректора в положение LINE и подключите
кабели проигрывателя к входам AUX или высокоуровневым входам системы.
Красный штекер соответствует правому каналу, белый – левому.
При подключении проигрывателя к звуковой карте компьютера установите
переключатель в положение LINE и подключите проигрыватель к линейному
аудиовходу звуковой карты компьютера. Примечание: Для подключения двух
штекеров RCA проигрывателя к входу звуковой карты компьютера может
потребоваться переходник (не входит в комплект поставки).
Сборка тонарма
Примечание: в комплекте с проигрывателем AT-LP1240-USB поставляется
стандартная стереофоническая головка звукоснимателя. Инструкции по
установке картриджа (не входит в комплект поставки) на головку
звукоснимателя содержатся в документации к картриджу.
1. Снимите виниловую стяжку, служащую для фиксации тонарма во время
транспортировки. Временно закрепите тонарм в фиксаторе его опоры.
[Рис. 1, стр. 3, №18.]
2. Установите картриджа (не входит в комплект поставки) на головку
звукоснимателя в соответствии с инструкциями к картриджу.
3. Установите модуль головки звукоснимателя, вставив его в гнездо в
передней части тонарма [см. Рис. 3]. (Рекомендуется держать модуль
головки звукоснимателя за левый и правый край, чтобы не повредить иглу
или провода картриджа.)
4. Удерживая головку звукоснимателя, поверните кольцо фиксации головки
против часовой стрелки (влево). При поворачивании кольца головка
звукоснимателя займёт фиксированное положение. (Для того чтобы снять
головку звукоснимателя, поверните кольцо до конца вправо.)
5. Расположите противовес чёрным кругом вперёд и накрутите его на рычаг,
выступающий назад из вертикальной опоры тонарма [Рис. 1, стр. 3, №22];
противовес войдёт в зацепление со спиральным пазом в задней части
рычага и переместится вперёд.
Рис. 3. Головка звукоснимателя
Сборка опорного диска и слипмата проигрывателя
1. Аккуратно наденьте опорный диск проигрывателя на центральный
шпиндель, убедившись, что диск надет до конца [см. Рис. 4].
2. Поместите на опорный диск мягкий чёрный слипмат.
Рис. 4. Опорный диск и слипмат
Пылезащитная крышка
Пылезащитная крышка устанавливается на проигрыватель без петель. Перед
воспроизведением записей крышку следует снять.
Для того чтобы установить пылезащитную крышку на проигрыватель,
аккуратно опустите её на аппарат таким образом, чтобы логотип Audio-
Technica оказался с передней стороны. Для того чтобы снять пылезащитную
крышку с проигрывателя, аккуратно поднимите её вертикально вверх.
Балансировка тонарма и регулировка прижимной силы
Для того чтобы головка звукоснимателя надлежащим образом
взаимодействовала с пластинкой, необходимо выполнить балансировку
тонарма и регулировку прижимной силы в соответствии со спецификациями
производителя картриджа. Неправильная настройка модуля тонарма может
привести к повреждению иглы звукоснимателя и/или пластинки.
(Примечание: после того как тонарм извлечён из зажима, следует действовать с
особой осторожностью, чтобы не повредить иглу. Не допускайте, чтобы игла
перемещалась по слипмату или оставляла на нём царапины.)
Настройка тонарма:
1. Поднимите тонарм с помощью подъёмника.
2. Установите ручку управления антискатывающей силой в положение «0»
[Рис. 1, стр. 3, №20.]
3. Снимите с иглы защитный кожух.
4. Осторожно удерживая тонарм за головку звукоснимателя, извлеките его из
зажима. После этого тонарм сможет свободно вращаться, что позволит
выполнить его балансировку.
4
