Задняя панель

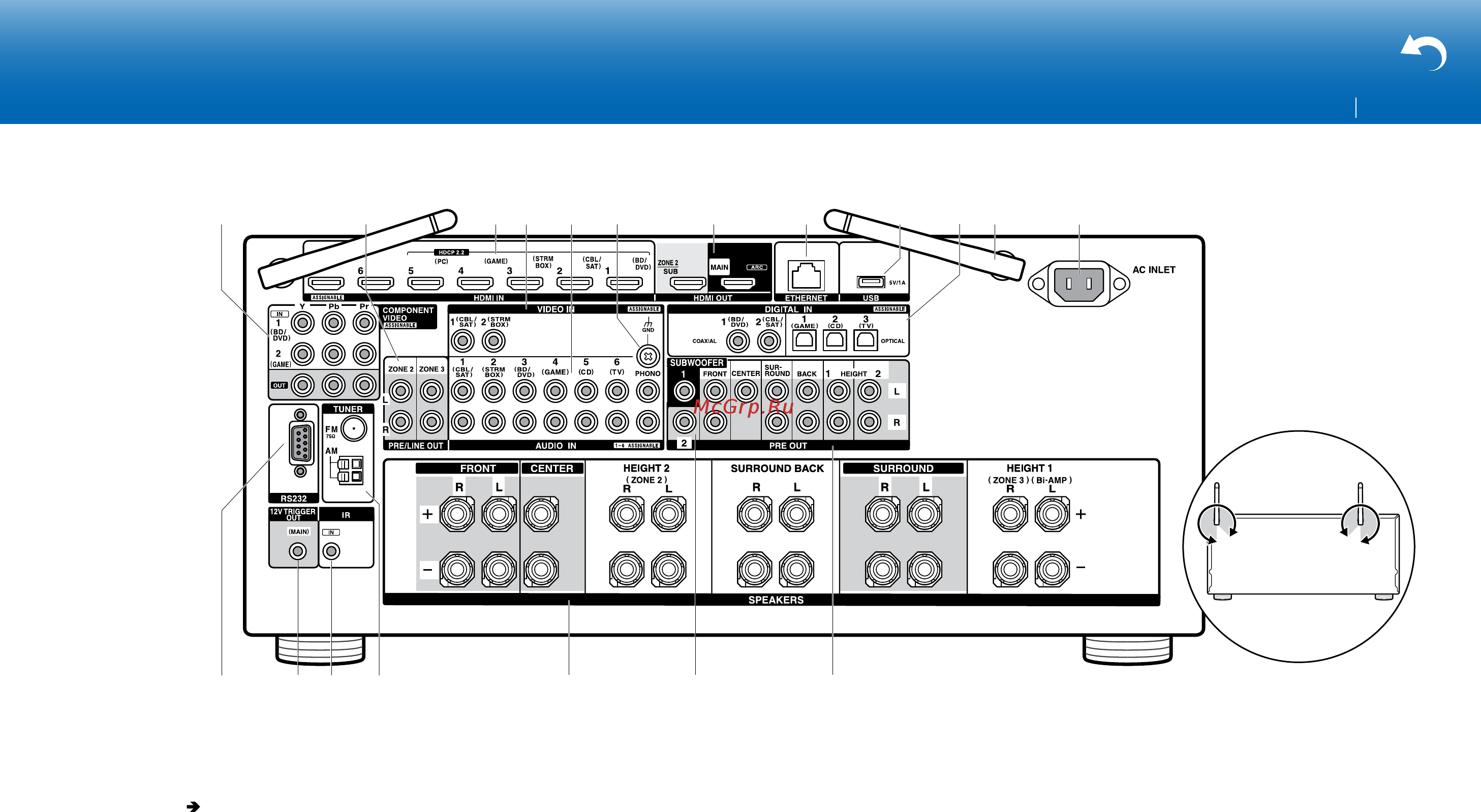

1. Разъемы COMPONENT VIDEO IN/OUT: Разъемы компонентного
аналогового видео входа для передачи видео сигналов от AV
компонентов.
2. Разъемы ZONE 2/ZONE 3 PRE/LINE OUT: Для вывода аналоговых
аудио сигналов на дополнительный усилитель в отдельной комнате
(ZONE 2/ZONE 3). (
см. стр. 18, 19)
3. Разъемы HDMI IN: Для передачи цифровых аудио и видео сигналов
между ресивером и AV компонентами по кабелю HDMI.
4. Разъем VIDEO IN: Разъем композитного аналогового видео входа
дляприема сигналов от AV компонентов по аналоговому кабелю.
5. Разъем AUDIO IN: Разъем для аналогового аудио входа от
телевизора или AV компонента.
6. Клемма GND: Для подключения заземления проигрывателя
виниловых пластинок
7. Разъемы HDMI OUT: Для передачи цифровых аудио и видео
сигналов между ресивером и ТВ или проектором по кабелю HDMI.
8. Порт ETHERNET: для соединения с локальной сетью кабелем
Ethernet.
9. USB порт: для подсоединения USB накопителей, чтобы
воспроизводить с них музыкальные файлы. USB устройства могут
получать питание (5V/1A) при подсоединении кабелем.
10. Разъемы DIGITAL IN OPTICAL/COAXIAL: Для приема цифровых аудио
сигналов от TV или AV компонентов по цифровому оптическому
или коасксиальному кабелю
11. Антенна беспроводной связи: Для соединения по сети Wi-Fi или
при использовании Bluetooth-оснащенных устройств. Выберите
угол наклона в соответствии со статусом соединения.
12. Разъем AC INLET: для подключения сетевого шнура из комплекта.
13. Порт RS232: для подсоединения к системе управления домом.
14. Разъем 12V TRIGGER OUT: позволяет подсоединить устройство
с12-В триггерным входом для обеспечения связанных операций
ресивера и этого устройства.
15. Разъем IR IN: позволяет подсоединить комплект для мультирумного
дистанционного управления.
16. TUNER AM/FM - Разъемы FM антенна (75 Ом) и АМ антенна: для
подсоединения прилагаемых антенн
17. Клеммы SPEAKERS: для подсоединения комплекта АС
колоночными кабелями. Можно подсоединить многоканальный
комплект колонок в главной комнате и пару колонок в отдельной
комнате к разъемам ZONE2 на ресивере. (Модели для Северной
Америки совместимы с разъемами – «бананами»)
18. Разъем SUBWOOFER PRE OUT: Для подсоединения активного
сабвуфера. Можно подсоединить до двух активных сабвуферов.
На оба выходных разъема SUBWOOFER PRE OUT выдается один и
тот же сигнал.
19. Разъем PRE OUT: для подсоединения усилителя мощности.
