9
2
1
3/8˝
(10 mm)
ᴧᴧᴧᴧ
2
1
3/8˝
(10 mm)
ᴧᴧ
> Перед тем, как начать
эксплуатацию
> Подсоединение > Настройка > Воспроизведение > Наименования
органов управления
и отображения
> Расширенная инструкция
по эксплуатации
9
Решение проблемДополнения Дополнения

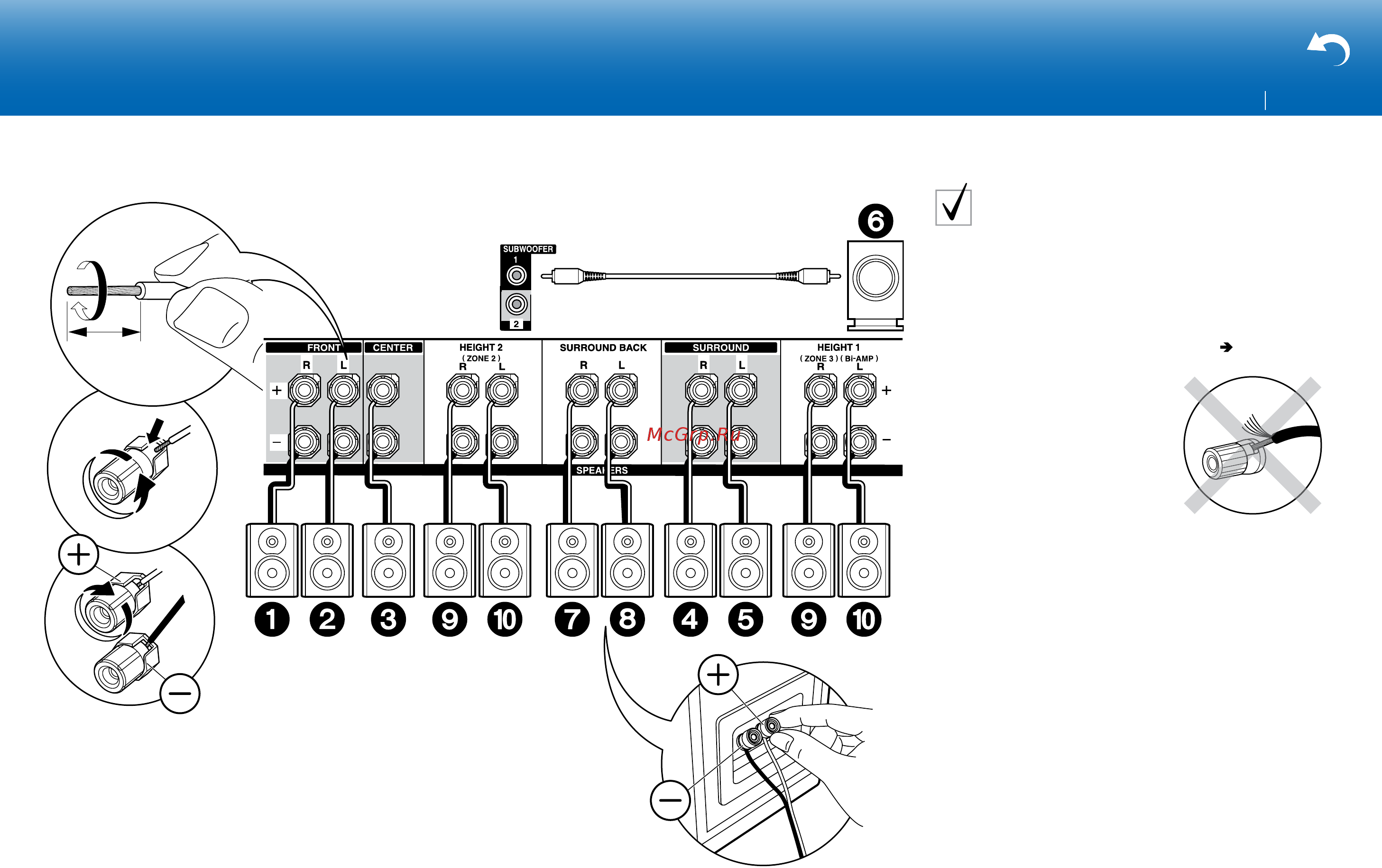

Стандартные соединения
Руководствуйтесь рисунком слева при подсоединении
акустических систем.
* В зависимости от комбинации АС возможно потребуется
подключить их к другим разъемам. Смотрите разъяснения
вРазделе «Что нужно иметь в виду при составлении
комбинаций акустических систем» выше (
см стр. 8).
Убедитесь, что зачищенные провода не разлохмачены и не
вылезают из-под клемм при подключении. Если голые провода
касаются задней панели устройства или имеется короткое
замыкание плюсового + и минусового концов кабеля, это
может привести к срабатыванию схемы защиты.
Шаг 2: Подсоединение акустических систем
1 колоночный кабель, 2 сабвуферный кабель
