Подключение динамиков
Для подключения каждого из динамиков отключите
соответствующие клеммы на тыльной панели
ресивера AVR, вставьте провода динамика через
отверстие в каждом зажиме и снова закрутите
клеммы. Убедитесь, что клемма красного цвета
(положительная/+) динамика подключена к клемме
красного цвета (положительная/+) на тыльной
панели, а клемма черного цвета (отрицательная/-)
динамика подключена к клемме черного цвета
(отрицательная/-) на тыльной панели.
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
Важно, чтобы отдельные жилы провода из этих
соединений не касались другого кабеля или корпуса
устройства. Невыполнение этой инструкции может
привести к короткому замыканию и повреждению
вашего ресивера AVR.
Не затягивайте клеммы динамика слишком сильно,
а также не используйте гаечный ключ, плоскогубцы
и т.д., так как это может привести к повреждению
клемм. Такая неисправность не входит в гарантийные
обязательства производителя этого устройства.
Кабели динамиков
Динамики должны быть подключены к усилителю
с использованием медных кабелей хорошего
качества, высокой чистоты меди с низким
сопротивлением. Не следует использовать
дешевые аккустические кабели, так как такая
ложная экономия денежных средств приведет к
значительному ухудшению качества звука.
Длина кабелей до динамиков должна быть как можно
короче. При подключении клеммы динамиков
всегда необходимо затягивать рукой независимо
от того, используете ли вы оголенные провода или
соединительные провода с наконечником.
FL
FR
SBR
SBL
Link MUST
be removed
Link MUST
be removed

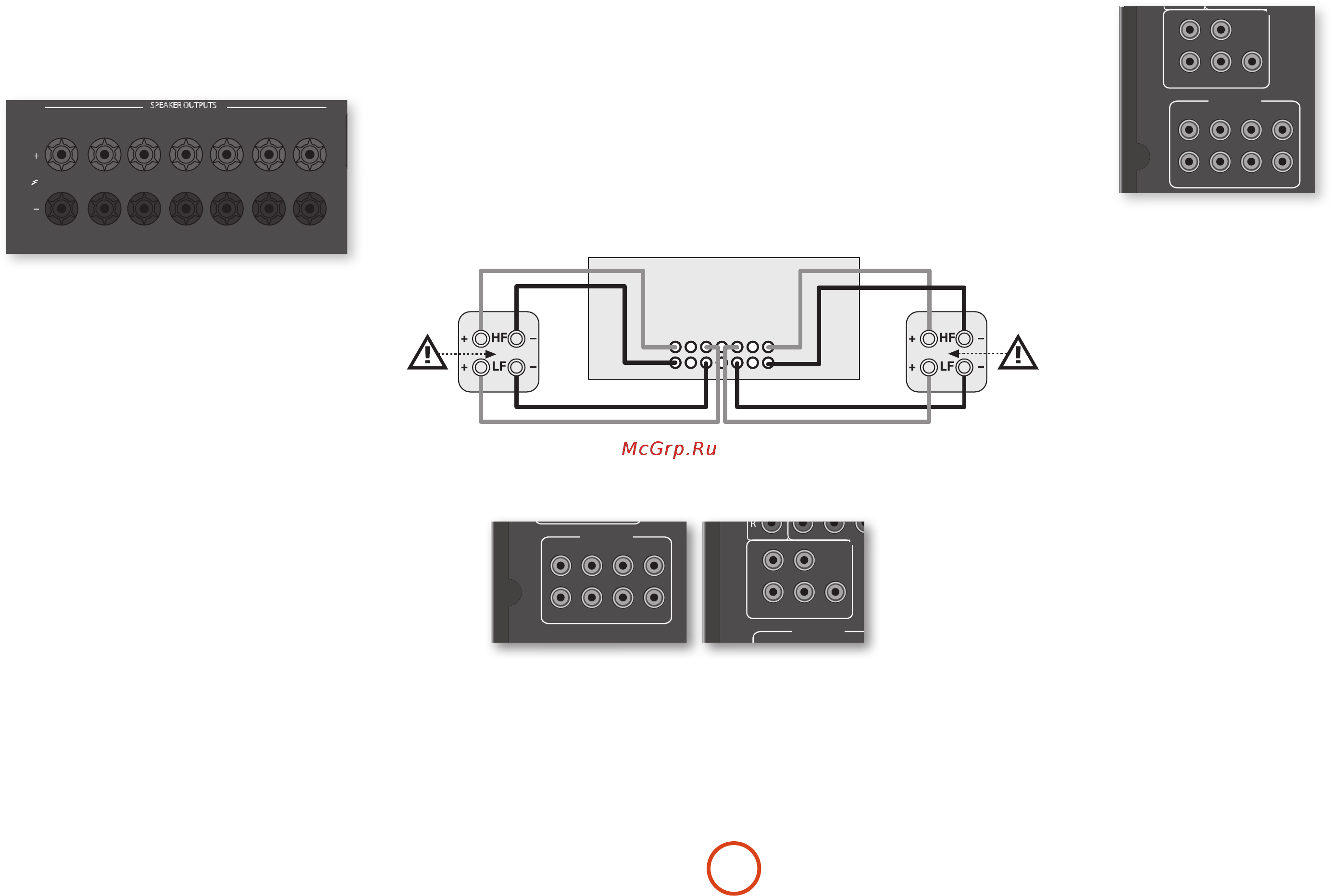

Двухканальное усиление звука для переднего левого и переднего правого
динамиков
Двухканальное усиление звука означает использование двух каналов усилителя для одного
динамика. Двухканальное усиление может обеспечить лучшее качество звука, чем обычный
одинарный провод. Если у вас нет тыльных динамиков объемного звука (то есть у вас
5.1-канальная система, а не 7.1-канальная система), вы можете использовать свободные
клеммы тыльных динамиков объемного звука для двухканального усиления переднего
левого и правого динамиков, если ваши динамики поддерживают двухканальное усиление.
Или можно использовать запасные каналы для подключения стереодинамиков в другом
помещении (зона 2).
На динамиках, которые поддерживают двухканальное усиление, имеется по два набора
клемм +/-. Как правило, они соединены между собой металлическими контактами. Эти
металлические контакты НЕОБХОДИМО удалить при подключении двухканального
усиления. Если этого не сделать, это приведет к повреждению усилителя. Данная
неисправность не входит в условия гарантийного обслуживания ресивера.
Для двухканального усиления переднего левого и правого динамиков удалите
металлические контакты с клемм. Подключите сабвуфер или НЧ-клеммы к клеммам FL и FR
на ресивере AVR. Подключите высокочастотный динамик или ВЧ-клеммы к клеммам SBL и
SBR на ресивере AVR. В конце перейдите к меню настройки "Типы динамиков" и установите
опцию меню "Использовать каналы 6 +7 для" "BIAMP L + R" смотрите на странице R-26.
Использование внешних усилителей
мощности
Внутренний усилитель мощности ресиверов AVR
(для SR250 только левый, правый выходы и выход
сабвуфера) могут быть дополнены или заменены на
внешний усилитель мощности, например, Arcam P49
(рекомендованное усиление
31 дБ). Подключите выходные разъемы PREAMP OUT к
входным разъемам вашего усилителя мощности:
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
FL (передний левый), FR (передний правый)
Подключите их к соответствующим правому и левому
передним каналом Вашего усилителя мощности. Для
ресивера SR250 доступны только эти выходы и выход
сабвуфера
C
Подключите их к центральному переднему каналу Вашего
усилителя мощности.
SUB
Выходной разъем сабвуфера. Подключите его ко входному
разъему вашего активного сабвуфера, если он имеется. Для
ресивера SR250 доступен только этот выход, а также выходы
FL (передний левый) и FLR (передний левый и правый)
SR, SL
Выходные разъемы правого и левого динамиков объемного
звука. Подключите эти разъемы ко входным разъемам
правого и левого динамиков объемного звука усилителя
мощности.
SBR, SBL
Выходные разъемы тыльного правого динамика
объемного звука и тыльного левого динамика объемного
звука (используется только в системах с 7.1 каналами).
Подключите их ко входным разъемам для тыльного
правого динамика объемного звука и тыльного левого
динамика объемного звука усилителя мощности.
Верхний 1, Верхний 2
Верхний 1 и верхний 2. Подключите их к входным
разъемам Верхний 1 и/или Верхний 2 усилителя мощности.
Все аналоговые выходные разъемы предварительного
усилителя буферизованы, имеют низкое выходное
сопротивление и находятся на одном линейном уровне. Если
необходимо, к ним можно подключить длинные кабели или
несколько входных разъемов, подключенных параллельно.
Подключение сабвуферов
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
Ресиверы AVR также позволяют Вам подключить до двух активных
сабвуферов к выходным разъемам SUB . Смотрите инструкцию по
эксплуатации вашего сабвуфера, чтобы найти информацию о правильных
настройках и порядке подключения к вашему сабвуферу.
Перемычка
ДОЛЖНА
быть
удалена
Перемычка
ДОЛЖНА
быть
удалена
