Разъемы управления Зоны 2
Ресиверы AVR также обеспечивают дистанционное
управление из зоны 2.
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX
TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
Z2 ИК
AVR поддерживает работу пульта дистанционного
управления из Зоны 2. Подключите удаленный
ИК-приемник в Зоне 2 для управления AVR из
данной области прослушивания/просмотра.
Для получения дополнительной информации об
удаленных ИК-приемниках смотрите «Z2 ИК» на
стр. R-14.
TRIG Z2
Позволяет AVR удаленно включать устройства в
Зоне 2, если она выбрана. Например, вы можете
включить телевизор в Зоне 2, если на устройстве
AVR выбрана Зона 2.
Для получения дополнительной информации о
включении смотрите «Триггерные разъемы» на стр.
R-14.
Обратите внимание, что не все устройства аудио/
видео поддерживают данную функцию, и что
такое включение не является обязательным для
прослушивания или просмотра в отдельной зоне.
Настройка
для
нескольких
помещений
Ресиверы AVR обеспечивают независимую
маршрутизацию на отдельные устройства,
как правило, используемые в другом жилом
помещении, например, спальне или гостиной.
Зона 2
Аудиовыходы
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STB
Z2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
Фоноразъемы Z2 OUT, R и L должны быть
подключены к аналоговым аудиовходам
(как правило, с пометкой ANALOGUE AUDIO IN)
устройства отображения Зоны2, либо ко входам
дополнительного стереоусилителя в Зоне 2
(например, Arcam P38).

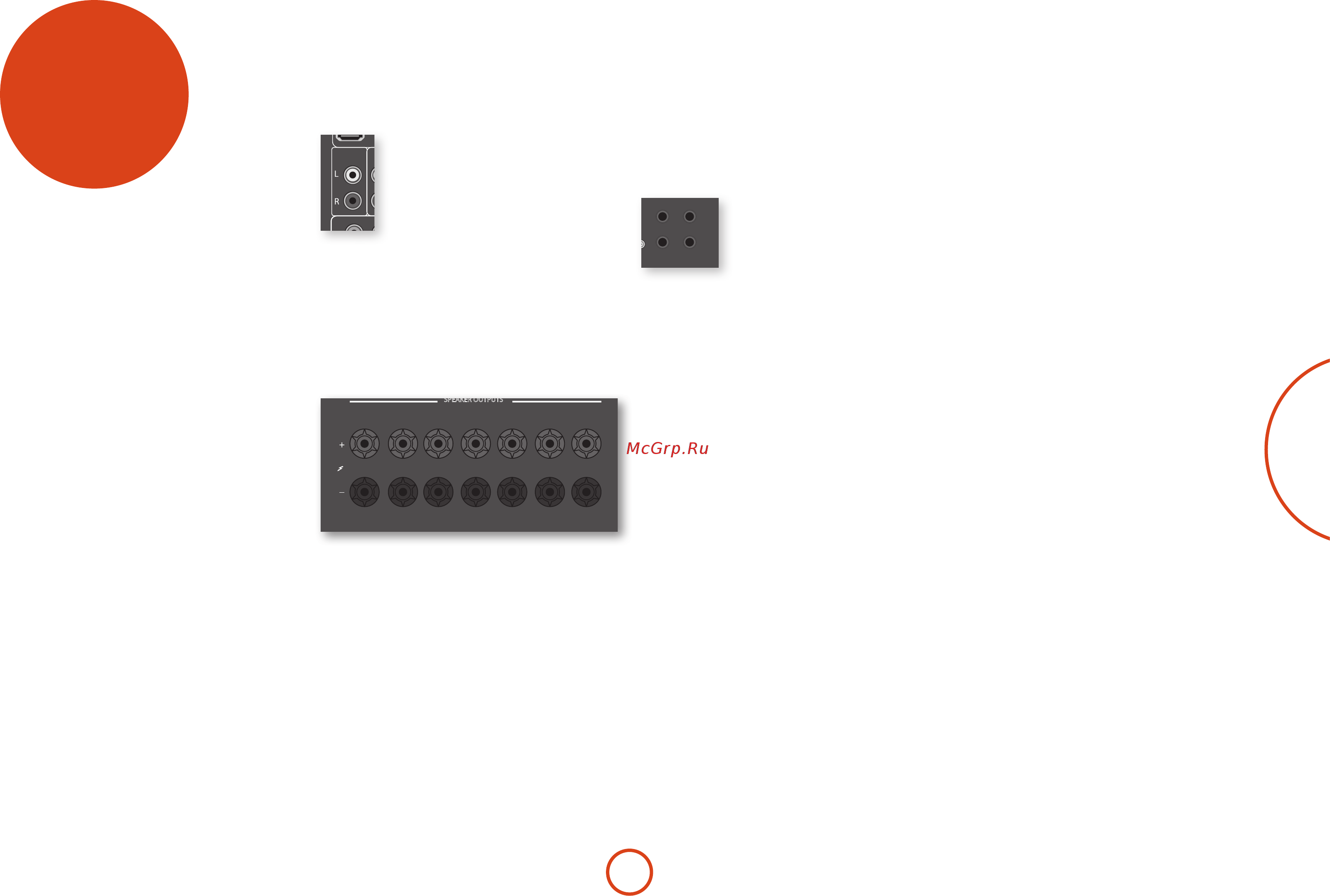

Выходы динамиков
OUTPUT1
ARC
SUB 2
R
L
HEIGHT 1
HEIGHT 2
PREAMP OUT
~ 50 – 60 Hz 1.5KW MAX
1.2A MAX TRIG Z2 Z2 IR
TRIG Z1
RS232
DC6V
Z1 IR
ZONE2
OUT
OUTPUT2AV
AV
ETHERNET
USB 5V / 1A
115 230
FM/DAB
PVR
PVR
VCRBDSAT
SBR SR FR C FL SL SBL
SBRSUBSRFR
CFL SL SBL
SBR
HEIGHT 1 R
ZONE 2 R
HEIGHT1 L
ZONE 2 L
SR FR C FL SL SBL
STBZ2 OUT
ZONE 2 R
HEIGHT 1 R
CLASS 2 WIRING
ZONE 2 L
HEIGHT 1 L
8Ω LOAD IMPEDANCE RECOMMENDED
PVRSAT
BDAV
BD
CD
CD
GAME
STB/MHL
STB
GAME
SPEAKER OUTPUTS
OPTICAL
COAXIAL
DIGITAL AUDIO
ANALOGUE AUDIO
HDMI
PREAMP OUT
Если в главной области установлена система
объемного звука 5.1 (не 7.1-канальная система),
дополнительные выходы динамиков SBL и SBR
можно использовать для питания динамиков в Зоне
2, поэтому усилитель не потребуется.
Для настройки выходов выберите параметр "Типы
динамиков" в меню установки и установите для
параметра "Использовать каналы 6+7 для" значение
"Зона 2"; смотрите на странице R-26.
R-37
Русский
