>Before start >Hookup >Setup >Playback>Part Names
> Advanced Manual
7URXEOHVKRRWLQJ_$SSHQGL[
＋−＋− ＋− ＋−
LRLR
FRONT HEIGHT
1
)RUKLJK
IUHTXHQF\
)RUORZ
IUHTXHQF\
3RZHUDPSOLILHU
1$QDORJDXGLRFDEOH
&RQQHFWLRQVZLWK%L
$PSLQJVSHDNHUV
7KHLOOXVWUDWLRQDWOHIWVKRZVDQH[DPSOHRIFRQQHFWLRQ
XVLQJWKH35(2875&$MDFNV5HIHUWRWKHLOOXVWUDWLRQ
DWOHIWDOVRZKHQFRQQHFWLQJXVLQJWKH35(287;/5
MDFNV%RWKFRQQHFWLRQVXVHWKH)5217MDFNVDQG
+(,*+7MDFNV0DNHVXUH\RXUHPRYHWKHMXPSHUEDU
ILWWHGEHWZHHQWKHZRRIHUMDFNVDQGWZHHWHUMDFNVRIWKH
IURQWVSHDNHUV,QFDVHRI%L$PSLQJFRQQHFWLRQUHIHUWR
WKHLQVWUXFWLRQPDQXDORI\RXUVSHDNHUV
6HWXS
%L$PSLQJFRQQHFWLRQUHTXLUHV\RXWRFKDQJH
VRPHVHWWLQJV6HOHFW<HVLQ%L$PSLQ
$FFX(45RRP&DOLEUDWLRQ
Ä3LQWKH,QLWLDO
6HWXS
11
> Перед тем, как начать эксплуатацию > Подсоединение > Настройка
> Воспроизведение > Наименования органов управления и отображения
Подсоединение акусти-
ческих систем би-ампин-
гом — Bi-Amping

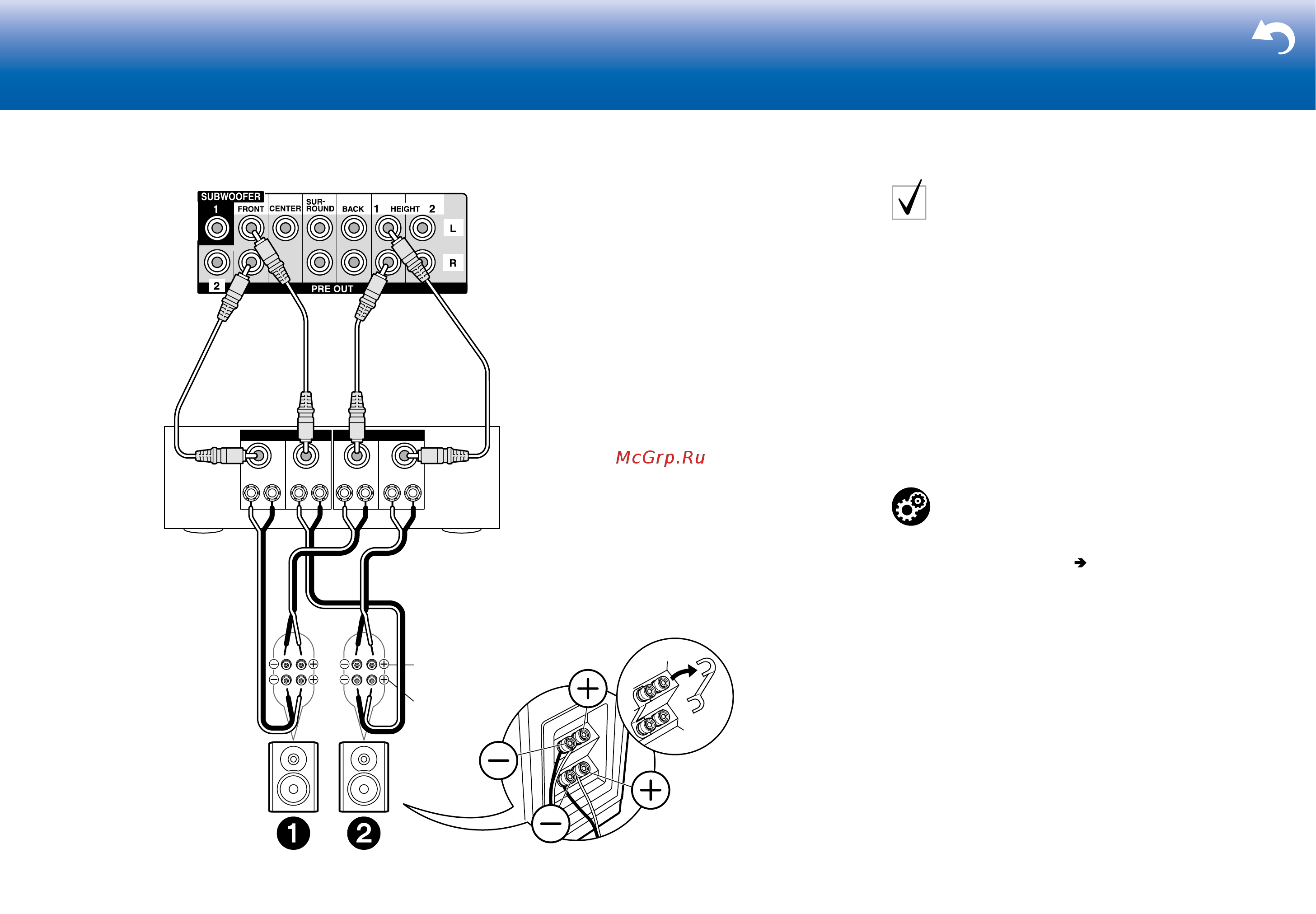

На иллюстрации слева показан пример подсоеди-
нения с использованием разъемов PRE OUT (RCA).
Руководствуйтесь этой же иллюстрацией слева
при подсоединении с использованием разъемов
PRE OUT (XLR). При обоих соединениях использу-
ются разъемы FRONT и HEIGHT1. Убедитесь, что
вы удалили закорачивающие пластины, которые
объединяют высокочастотные и низкочастотные
динамики на фронтальных АС. При соединении
би-ампингом обращайтесь к инструкции на ваши АС.
Усилитель
мощности
Для ВЧ
Для НЧ
1 аналоговый аудио кабель
Настройка
• Подсоединение Bi-Amping требует сме-
ны некоторых установок. Выберите «Yes»
в строке «Bi-Amp» в подменю «1.AccuEQ
Room Calibration» ( стр. 22) меню началь-
ной настройки Initial Setup.
Убедитесь, что зачищенные провода не раз-
лохмачены и не вылезают из-под клемм
при подключении. Если голые провода каса-
ются задней панели устройства или имеется
короткое замыкание плюсового + и мину-
сового концов кабеля, это может привести
к срабатыванию схемы защиты.
