Onkyo PR-RZ5100 [9/36] Шаг 2 подсоединение акустических систем через усилитель мощности
![Onkyo PR-RZ5100 [9/36] Шаг 2 подсоединение акустических систем через усилитель мощности](/views2/1406327/page9/bg9.png)
>Before start >Hookup >Setup >Playback>Part Names > Advanced Manual
7URXEOHVKRRWLQJ_$SSHQGL[
6WHS&RQQHFWLQJ6SHDNHUVYLDD3RZHU$PSOLILHU
2
1
ᴧᴧ
6XEZRRIHUZLWKEXLOWLQ
DPSOLILHU
3RZHUDPSOLILHU
1$QDORJDXGLRFDEOH26XEZRRIHUFDEOH
35(2875&$-DFNV
8VHDQDQDORJDXGLRFDEOHWRFRQQHFWWKHSRZHUDPSOLILHU
WRWKH35(2875&$MDFNVRQWKLVXQLW)RUGHWDLOVRQ
KRZWRFRQQHFWWKHVSHDNHUVDQGWKHSRZHUDPSOLILHU
UHIHUWRWKHLQVWUXFWLRQPDQXDORIWKHSRZHUDPSOLILHU
,I\RXUVXEZRRIHUGRHVQRWKDYHDEXLOWLQDPSOLILHU
FRQQHFWYLDDSRZHUDPSOLILHU
6HWWKHFURVVRYHUIUHTXHQF\VSHDNHUGLVWDQFHDQG
RWKHUVHWWLQJVRQWKLVXQLW
＊ 'HSHQGLQJRQWKHFRPELQDWLRQRIVSHDNHUV\RXPD\QHHGWR
FRQQHFWWRRWKHUMDFNV6HH3RLQWVWRQRWHZLWKVSHDNHU
FRPELQDWLRQVÄ3IRUGHWDLOV
9
> Перед тем, как начать эксплуатацию > Подсоединение > Настройка
> Воспроизведение > Наименования органов управления и отображения
Соединения с разъемами
PRE OUT (RCA)
Используйте аналоговый аудио кабель для подсое-
динения усилителя мощности к разъемам PRE OUT
(RCA) на процессоре. За информацией по подсоеди-
нению акустических систем к усилителю мощности,
обращайтесь к инструкции на усилитель мощности.
• Если ваш сабвуфер не оснащен встроенным
усилителем, подсоединяйте его через усилитель
мощности.
• Задайте частоту раздела кроссовера, расстоя-
ние до акустических систем и прочие настрой-
ки — в меню этого процессора.
В зависимости от комбинации АС возможно потре-
буется подключить их к другим разъемам. Смо-
трите разъяснения в Разделе «Что нужно иметь
в виду при составлении комбинаций акустических
систем» выше ( стр. 8).

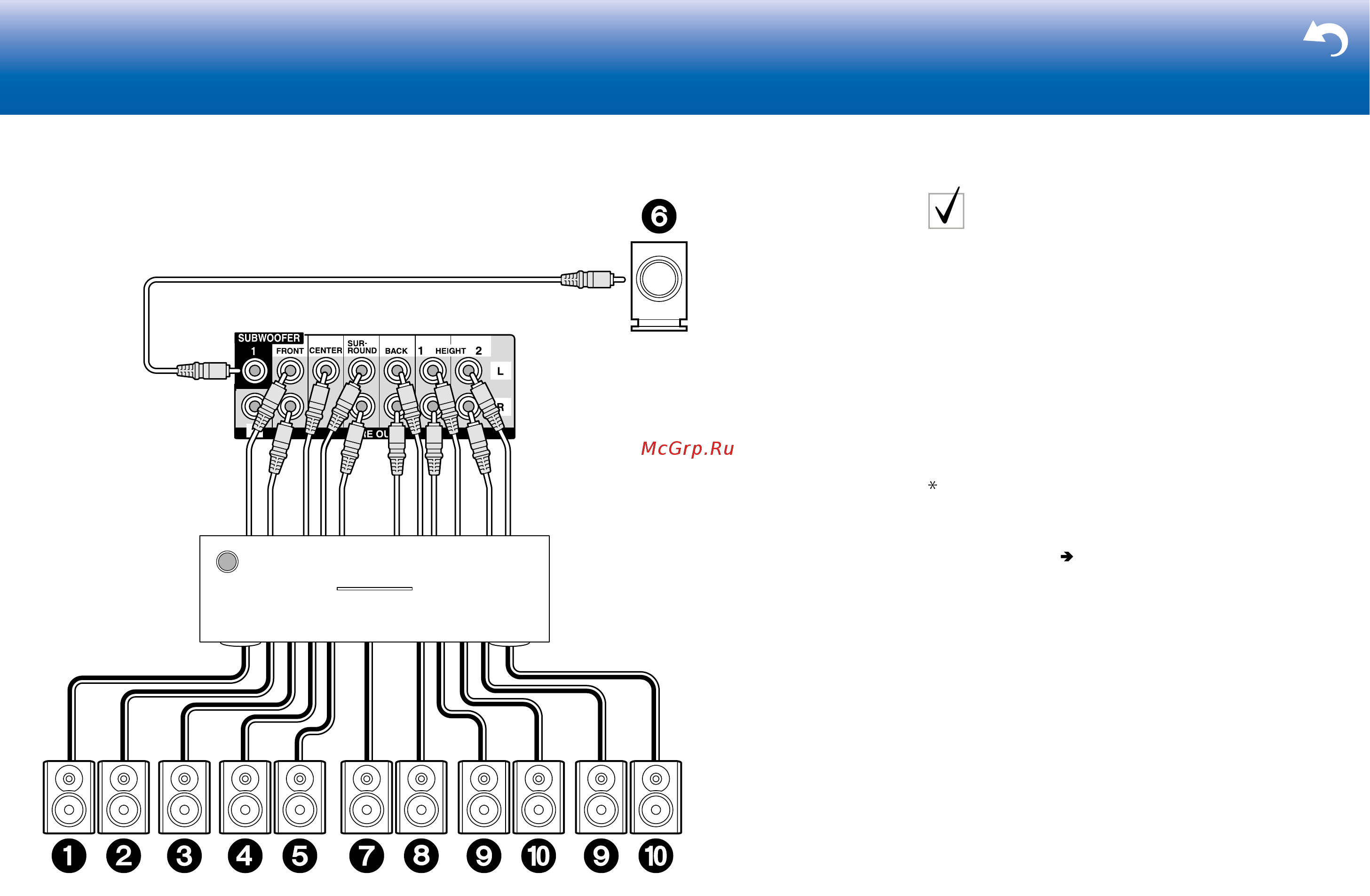

Шаг 2: Подсоединение акустических систем
через усилитель мощности
усилитель
мощности
сабвуфер с встроенным
усилителем
1 аналоговый аудио кабель, 2 сабвуферный кабель
Содержание
- Advanced manual 1
- Av контроллер 1
- Basic manual 1
- Pr rz5100 1
- Инструкция по эксплуатации 1
- Наименования органов управления и отображения 1
- Advanced manual 2
- Проверьте что находится в упаковке 2
- Словарь терминов 2
- Advanced manual 3
- Канальная система с задними тыловыми ас 3
- Шаг 1 выберите размещение акустических систем 3
- Advanced manual 4
- Наименования органов управления и отображения 4
- Система с верхними ас фронтальные верхние ас задние верхние ас 4
- Advanced manual 5
- Наименования органов управления и отображения 5
- Система с верхними ас потолочные верхние ас 5
- Advanced manual 6
- Наименования органов управления и отображения 6
- Система с верхними ас dolby оснащенные ас dolby speakers 6
- Advanced manual 7
- Bi amping би ампинг двухканальное подключе ние акустических систем 7
- Наименования органов управления и отображения 7
- Advanced manual 8
- Комбинации акустических систем 8
- Advanced manual 9
- Соединения с разъемами pre out rca 9
- Шаг 2 подсоединение акустических систем через усилитель мощности 9
- Advanced manual 10
- Соединения с разъемами pre out xlr 10
- Advanced manual 11
- Наименования органов управления и отображения 11
- Подсоединение акусти ческих систем би ампин гом bi amping 11
- Advanced manual 12
- Если у вас есть теле визор с функцией arc audio return channel 12
- Еще один телевизор или проектор может быть подключен к разъему hdmi out sub этот разъ ем не поддерживает функцию arc за указаниями по тому как выдать видео на выход hdmi out sub обращайтесь на стр 24 1 hdmi кабель 12
- Настройка для использования функции arc необходимо сделать настройку выберите yes в меню 5 audio return channel стр 23 в меню первоначальной настройки initial setup обращайтесь к инструкции на tv за указаниями по подсоединению и по настройке телевизора 12
- Процессор подключается между телевизором и av компонентами если вы подсоедините два или более av компонента вы можете выбирать видео отображаемое на экране телевизора и аудио выход с процессора путем переключения входного селекто ра здесь показаны подключения к телевизору под держивающему arc audio return channel канал возврата аудио сигнала подсоединив процессор с помощью всего одного кабеля hdmi вы можете не только подать выход видео с процессора на тв но и также сможете воспроизводить звук с телевизора через данный процессор выберите на телевизоре hdmi разъем который под держивает arc канал возврата аудио сигнала 12
- Шаг 3 подсоединение телевизора 12
- Advanced manual 13
- Если у вас телевизор без функции arc audio return channel 13
- Наименования органов управления и отображения 13
- Advanced manual 14
- Bd dvd 14
- Hdmi кабель 14
- Если у вас есть av ком поненты с интерфейсом hdmi 14
- Можно подключить к разъему aux input hdmi на перед ней панели такие устройства как видеокамера 14
- Приставка кабельного спутникового тв потоковый медиа плеер игровая приставка 14
- Шаг 4 подсоединение av компонентов 14
- Это пример соединения с av компонентами имеющи ми hdmi разъемы при подключении к av компоненту который согласуется со стандартом cec consumer electronics control интерфейс для управления бытовой электроникой вы можете использовать такие функции как функция cec hdmi которая синхронизирует селектор входов и функцию hdmi standby through которая позволяет вам пропускать насквозь сигналы для воспроизведения видео и аудио с av компонентов на телевизор даже когда процессор находится в режиме ожидания standby для воспроизведения видео с разрешением 4k или 1080p используйте высокоскоростной hdmi кабель кроме того чтобы наслаждаться видео за щищенным протоколом hdcp2 следует подклю чать источник к разъемам hdmi in1 hdmi in5 настройка требуется настройка hdmi стр 23 при использовании hdmi cec и функции hdmi standby through сделайте все настройки параметров только после завершения всех подключений для воспроизведения цифрового окружаю щего звука включая dolby digital на подклю ченном blu ray плеер 14
- Advanced manual 15
- Если у вас есть телевизор с функцией arc audio return channel 15
- Или 15
- Компонентный видео кабель 2 цифровой коаксиальный кабель 3 аналоговый аудио кабель 15
- Настройка 15
- Advanced manual 16
- Если проигрыватель виниловых грампластинок имеет провод заземления подсоедините его к клемме gnd на процессоре 16
- Если у вас есть аудио компоненты 16
- Наименования органов управления и отображения 16
- Пример подключения аудио компонентов подключай те cd плеер с помощью цифрового оптического ка беля или аналогового аудио кабеля вы также можете подключить проигрыватель виниловых грампластинок если у него головка звукоснимателя типа мм к разъе мам phono если проигрыватель виниловых грампластинок имеет встроенный эквалайзер фонокорректор его можно подключать в другой разъем audio in далее если проигрыватель виниловых грампластинок использует головку звукоснима теля типа мс необходимо установить внешний фонокорректор аудио эквалайзер совместимый с головкой звукоснимателя типа мс между про цессором и проигрывателем а затем подключить его к любому разъему audio in но не к phono разъему 16
- Цифровой коаксиальный кабель 2 аналоговый аудио кабель 16
- Advanced manual 17
- Если у вас есть монитор тв или проектор с ком понентным аналоговым входом 17
- Наименования органов управления и отображения 17
- Advanced manual 18
- Hdmi кабель 18
- Вы можете наслаждаться контентом с blu ray плеера на телевизоре с входным разъемом hdmi установ ленным в отдельном помещении zone 2 путем воспроизведения на blu ray плеере в главной комнате где он находится или воспроизводя контент с друго го av компонента на телевизоре в отдельной комнате можно смотреть видео только с устройств подключен ных к разъемам hdmi in1 in5 18
- Если вы хотите подклю чить телевизор во второй комнате zone 2 tv 18
- Настройка для подключения телевизора во второй ком нате необходимо изменить некоторые установ ки в меню initial setup 4 multi zone setup стр 23 аудио сигнал с внешних av компонентов можно выдать во вторую зону только когда звук аналоговый или в формате 2 канального pcm аудио сигнала может также понадобить ся преобразование выходного аудио сигнала с av компонента для вывода в формате pcm 18
- Шаг 5 мультизонные соединения 18
- Advanced manual 19
- Если вы хотите подклю чить усилитель на выход zone 2 pre line out 19
- Наименования органов управления и отображения 19
- Advanced manual 20
- Zone 3 pre line out 20
- Zone 3 pre line out можно слушать воспроизведение 2 канального источника в отдельной комнате пока источники с максимальным количеством 11 каналов воспро изводятся в главной комнате подсоедините сигнал с выхода zone 3 pre line out процессора на вход line in дополнительного интегрированного усилителя или усилителя мощности установленного в другой комнате с помощью аналогового аудио кабеля 20
- Аналоговый аудио кабель 20
- Кроме главной комнаты и zone 2 можно также слу шать воспроизведение 2 канального источника еще в одной отдельной комнате zone 3 20
- Настройка для подключения av компонента к второй комнате необходимо изменить некоторые уста новки в меню initial setup 4 multi zone setup стр 23 20
- Соединение с внешним av компонентом для выдачи звука от внешнего av компонента на зону zone 3 подсоедините сигнал с него на вход процес сора с помощью аналогового аудио кабеля выход на zone 3 невозможен если вы подсоедини ли внешний av компонент с помощью hdmi кабеля или цифрового оптического коаксиального кабеля 20
- Advanced manual 21
- Наименования органов управления и отображения 21
- Шаг 6 подсоединение остальных кабелей 21
- Advanced manual 22
- Setup mic 22
- Наименования органов управления и отображения 22
- Настроечный микрофон 22
- Шаг 7 включение и первоначальная настройка 22
- Audio return channel канал возврата аудио сигналов 23
- Multi zone setup настройка мульти зонного режима 23
- Network connection сетевые соединения 23
- Source connection подсоединение источников 23
- Наименования органов управления и отображения 23
- Настройка hdmi 23
- Advanced manual 24
- Наименования органов управления и отображения 24
- Стандартное воспроизведение 24
- Advanced manual 25
- Наименования органов управления и отображения 25
- Сетевые функции 25
- Advanced manual 26
- Наименования органов управления и отображения 26
- Advanced manual 27
- Наименования органов управления и отображения 27
- Прочее 27
- Наименования органов управления и отображения 28
- Прочие функции 28
- Если процессор работает с ошибками 29
- Когда сабвуфер не выдает звук 29
- Наименования органов управления и отображения 29
- Advanced manual 30
- Наименования органов управления и отображения 30
- Передняя панель 30
- Advanced manual 31
- Дисплей 31
- Наименования органов управления и отображения 31
- Advanced manual 32
- Задняя панель 32
- И видео сигналов между процессором и тв или проекто ром по кабелю hdmi 8 порт ethernet для соединения с локальной сетью кабелем ethernet 9 usb порт для подсоединения usb накопителей чтобы воспроизводить с них музыкальные файлы usb устройства могут получать питание 5v 1a при подсое динении кабелем 10 разъемы digital in optical coaxial для приема цифровых аудио сигналов от tv или av компонентов по цифровому оптическому или коасксиальному кабелю 11 антенна беспроводной связи для соединения по сети wi fi или при использовании bluetooth оснащенных устройств выберите угол наклона в соответствии со статусом соединения 12 разъем ac inlet для подключения сетевого шнура из комплекта 32
- Порт rs232 для подсоединения к системе управления домом 14 разъем 12v trigger out позволяет подсоединить устройство с 12 в триггерным входом для обеспечения связанных операций процессора и этого устройства 15 разъем ir in позволяет подсоединить комплект для мультирумного дистанционного управления 16 tuner am fm разъемы fm антенна 75 ом и ам антенна для подсоединения прилагаемых антенн 17 разъемы pre out xlr для подсоединения усили теля мощности или активного сабвуфера балансным xlr аналоговым кабелем можно подсоединить до двух активных сабвуферов 18 разъемы pre out rca для подсоединения усили теля мощности или активного сабвуфера аналоговым rca аудио кабелем или сабвуферным кабелем можно подсоединить до двух активных сабвуферов 32
- Разъемы component video in out разъемы компо нентного аналогового видео входа для передачи видео сигналов от av компонентов 2 разъемы zone 2 zone 3 pre line out для вывода аналоговых аудио сигналов на дополнительный усилитель в отдельной комнате zone 2 zone 3 стр 19 20 3 разъемы hdmi in для передачи цифровых аудио и ви део сигналов между процессором и av компонентами по кабелю hdmi 4 разъем video in разъем композитного аналогового видео входа для приема сигналов от av компонентов по аналоговому кабелю 5 разъем audio in разъем для аналогового аудио входа от телевизора или av компонента 6 клемма gnd для подключения заземления проигрыва теля виниловых пластинок 7 разъемы hdmi out для передачи цифровых аудио 32
- Advanced manual 33
- Наименования органов управления и отображения 33
- Пульт дистанционного управления 33
- Информация о лицензиях и торговых марках 34
- Disclaimer письменный отказ от ответственности 35
- Advanced manual 36
- Av controller 36
- Basic manual 36
- Pr rz5100 36
