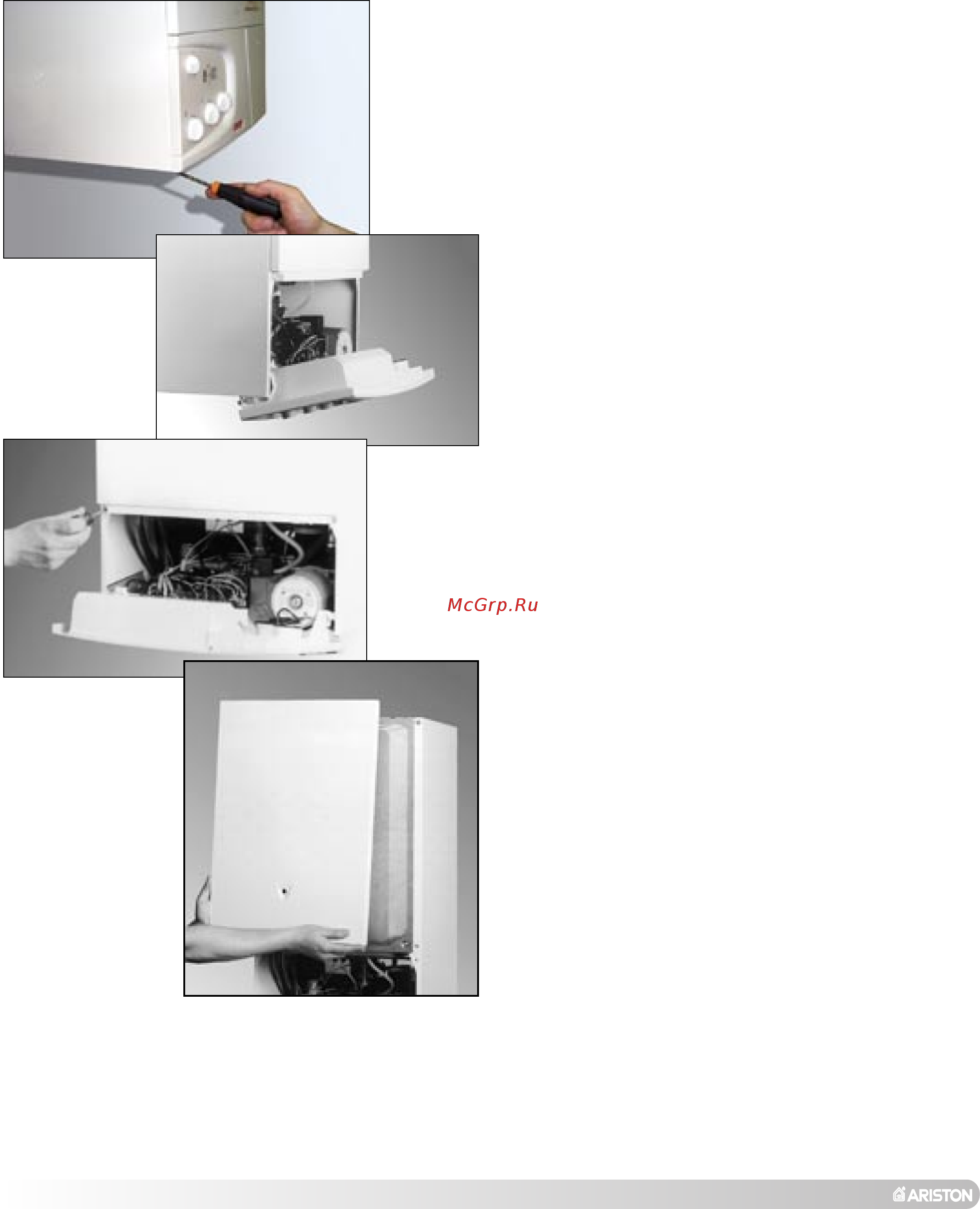

3.3 TÁJÉKOZTATÓ A KAZÁNBURKOLAT

ELTÁVOLÍTÁSÁHOZ

A kazán belsejéhez a mûszerfalat rögzítõ csavarok eltávolításával

juthat.

A mûszerfalat lefelé lehet húzni, amely eközben két oldalsó csa-

varon gurul.

A mûszerfalat tartsa ferdén és így hozzáfér a kazán belsejéhez.

Az elülsõ homlokfal teljes leszereléséhez az alábbiakat kövesse:

1. Csavarozza ki a kazán felsõ részén található csavarokat.

2. Akassza ki és távolítsa el a homlokfalat.

3.4 ELSÕ BEÜZEMELÉS

A beüzemeléskor elvégzendõ ellenõrzések a következõk:

1. Gyõzõdjön meg arról, hogy:

- az elektromos bekötések és a földelés helyesen lettek-e

kialakítva kétpólusú minimum 3 mm-es nyitású kapcsolóval.

- ellenõrizze a fûtési rendszer nyomását, ha kisebb mint 1 bár

több vizet kell a rendszerbe juttatni

- a gázcsap legyen elzárva

2. Helyezze feszültség alá a kazánt az „A” kapcsoló <I> pozícióba

tekerésével, a kijelzon megjelenik az on felirat. A „téli” mûködés

beállításához helyezze a „C” tekerõgombot a min és max állások

közé, ezzel elindította a keringtetést.

A kazán automatikusan gondoskodik a füst eltávolításáról a

ventilátor sebességének minimumról a relé átkapcsolásáig

történõ emelésével Ez a mûvelet kettõtõl négy percet vehet

igénybe. A mûvelet végén a kazán megpróbál begyújtani és 7

másodperc múlva jelzi a begyulladás elmaradását, a kijelzõn

megjelenik az A 01.

- Hagyja ebben az állapotban mindaddig, amíg befejezõdik a

rendszer légtelenítése.

- ismételjük meg a légtelenítést a radiátoroknál,

- rövid ideig nyisson meg egy melegvízcsapot,

- ellenõrizze a fûtési rendszer nyomását, és ha csökkent, nyissuk

ki újra a feltöltõ csapot, amíg el nem éri az 1 bár nyomást,

3. Ellenõrizze a füstcsövezést, ne legyen eltömõdve, ne legyen

szennyezett.

4. Ellenõrizze, hogy az esetleges elzáró szerelvények nyitva

legyenek.

5. Nyissa ki a gázcsapot, ellenõrizze a csatlakozásokat, és

gyõzõdjön meg arról is, hogy a gázmérõóra nem jelez gáz

átáramlást.

Ellenõrizze szappanos vízzel a csatlakozásokat, és ha szivárgást

észlel, szüntesse meg.

6. Oldja ki a gyújtási rendszert, megnyomva a “D” újraindítási

gombot. A szikra begyújtja a fõégõt. Ha ez elsõre nem történik

meg, akkor ismételje meg a mûveletet.

7. Ellenõrizze a minimális és maximális gáznyomás értékeket a

gázszelepnél, és ha szükséges, szabályozza be a 4. fejezet

GÁZSZABÁLYOZÁS táblázata szerint.

3.5 MÛKÖDÉSSZABÁLYOZÁS

Az alábbiakat lehet beállítani:

- A “C” jelû tárcsa elforgatásával a fûtés hõmérsékletét

- A “B” jelû tárcsa elforgatásával a használati melegvíz

hõmérsékletét

- A “E” jelû tárcsa E állásba forgatásával a takarékos, C állásba

forgatásával a komfort mûködési fokozatot. A takarékos funkció

a kazán normál mûködését jelenti, amikor a szaniter vizet csak

a melegvízcsap kinyitásakor melegíti. A komfort funkcióban

a másodlagos és elsõdleges hõcserélõben található víz

elõmelegített állapotban van, ami lehetõvé teszi azonnali

melegvíz vételezését a csap kinyitásának pillanatában.

A mûködés szabályozásához a 3.3 pontban leírtak szerint el kell

távolítani a két csavar kicsavarozásával a mûszerfalat.

Ily módon hozzáférhet az elektronikus kártyához és az alábbi

alkatrészekhez:

1. tápvezeték csatlakozó,

2. biztosítékok,

3. lassú begyújtás szabályzó, gyárilag a kazánnak megfelelõ

gázhoz beállítva;

4. maximális hõteljesítmény szabályzó, minimumtól maximumig

állítható (gyárilag a maximális teljesítmény 70%-ra beállítva)

5. gyújtáskésleltetés szabályzó (gyárilag 2 percre rögzített – B

állás – lásd 2.12 bekezdés);

6. alacsony vagy standard hõmérséklet beállítására szolgáló

szabályzó (lásd 2.12 bekezdés);

7. utólégcsere választógomb (lásd kapcsolási rajz) A állásba

tekerésével az utólégcsere aktiválódik (gyárilag mindig inaktív

állapotban van – B állás – lásd 2.12 bekezdés);

8. programozható óra csatlakozó (opcionális);

9. a klíma távirányítójának csatlakozója (választható).
