18 - HU
HU - 19

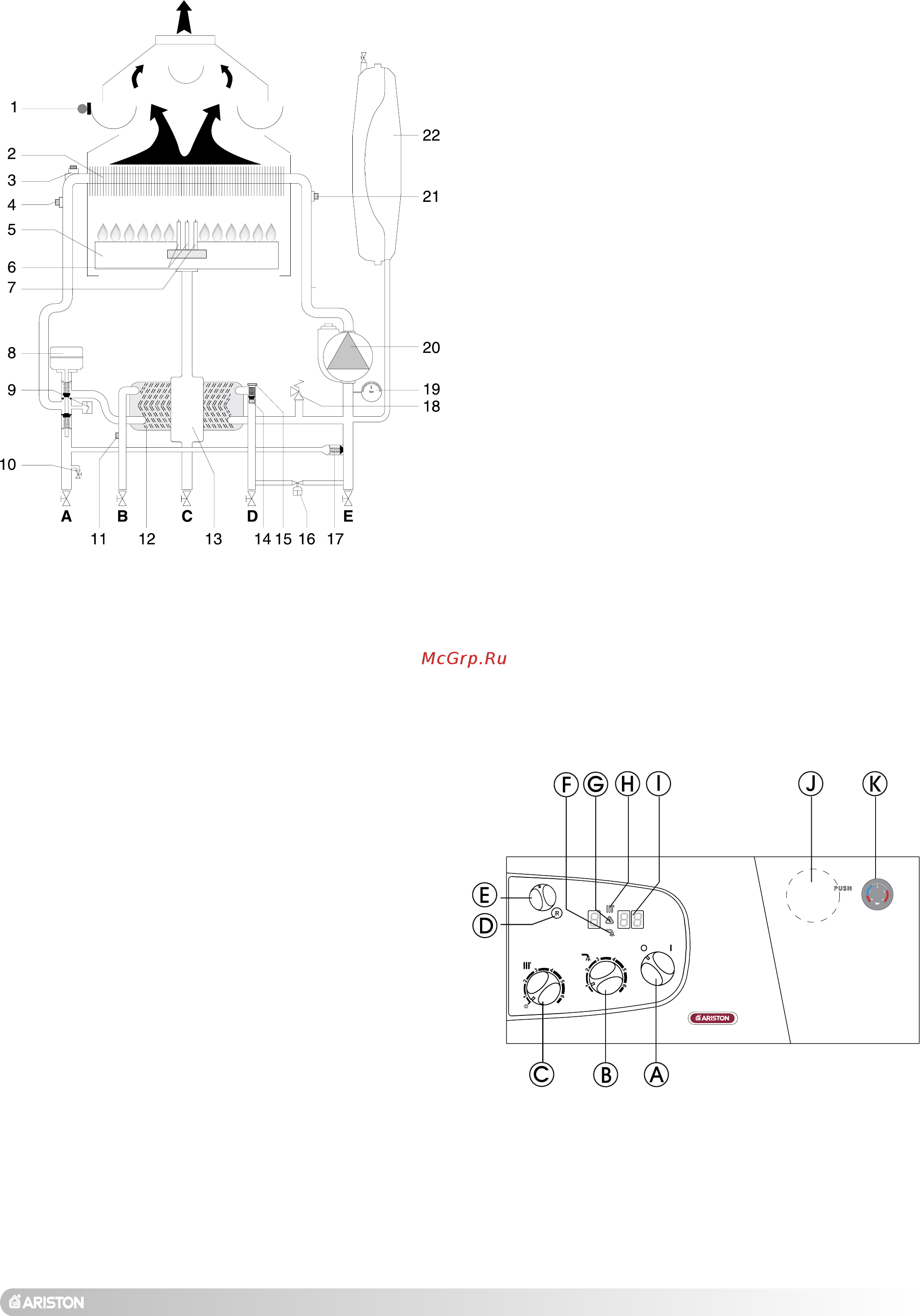

JELMAGYARÁZAT:
1. Füstgáz visszaáramlás retesz
2. Elsõdleges hõcserélõ
3. Felsõhõmérséklet termosztát
4. Elõremenõ vízhõmérséklet érzékelõ
5. Fõégõ
6. Gyújtó elektróda
7. Ionizációs érzékelõ
8. Motoros választószelep
9. Nyomáskapcsoló
10. Rendszer leürítõ csap
17. Automatikus by-pass
11. HMV hõmérséklet érzékelõ
12. Másodlagos hõcserélõ
13. Gázszelep
14. Áramlásérzékelõ
15. Használati víz bementi szûrõ
16. Feltöltõ csap
19. Manométer
18. 3 báros biztonsági szelep
20. Keringetõ szivattyú légtelenítõvel
21. Visszatérõ vízhõmérséklet érzékelõ
22. Tágulási tartály
A. Fûtési rendszer elõremenõ csatlakozás 3/4”
B. Használati melegvíz elõremenõ csatlakozás 1/2”
C. Gáz csatlakozás 3/4”
D. Hideg víz bemenet csatlakozás1/2”
E. Fûtési rendszer visszatérõ csatlakozás 3/4”
2.12 HIDRAULIKUS RAJZ
3. ÜZEMBE HELYEZÉS
FONTOS!
Mielõtt bármilyen beavatkozást végezne a kazánon kapcsolja
ki az elektromos áramot a fõkapcsoló KI állásba történõ
elfordításával.
3.1 ELÕKÉSZÍTÉS
A kazánok biztonságos és helyes mûködése érdekében az elsõ
begyújtást az ARISTON szerviznek kell elvégeznie.
Ez a készülék garanciájának feltétele is!
Ellenõrizze:
- gáz és az elektromos hálózat megegyezik-e a készülék
adattábláján található adatokkal
FÛTÉSI RENDSZER FELTÖLTÉSE
A következõ módon járjon el:
- nyissa ki a radiátorok légtelenítõ szelepeit,
- fokozatosan nyissa meg a feltöltõ csapot, és zárja el a radiátorok
légtelenítõ szelepét, amíg buborékmentes víz jön ki,
- Zárja a feltöltõ csapot, amikor a készülék Nyomásmutatóján a
nyomás kb.1bar.
GÁZ ELLÁTÁS
- Nyissa ki a fõelzáró és a készülék gázcsapját is és szappanos
víz segítségével, ellenõrizze a tömítettséget.
3.2 MÛSZER FAL
ALKATRÉSZEK LEÍRÁSA:
A = Be/ Ki kapcsoló
B = Használati melegvíz hõmérsékletszabályozó / nyár
C = Fûtés hõmérsékletszabályozó / tél /
D = Újraindító gomb begyulladás hiánynál Vagy túlmelegedésnél
/kéményseprõ funktió
E = Takarékos / komfort választógomb
F = Nyári funkció kijelzõ
G = Mûködési hiba kijelzõ
H = Fûtési funkció jelzõ (zöld)
I = Kijelzõ
J = Programozható óra helye / opció /
K = Víznyomásmérõ
E
C
