18 - HU

HU - 19

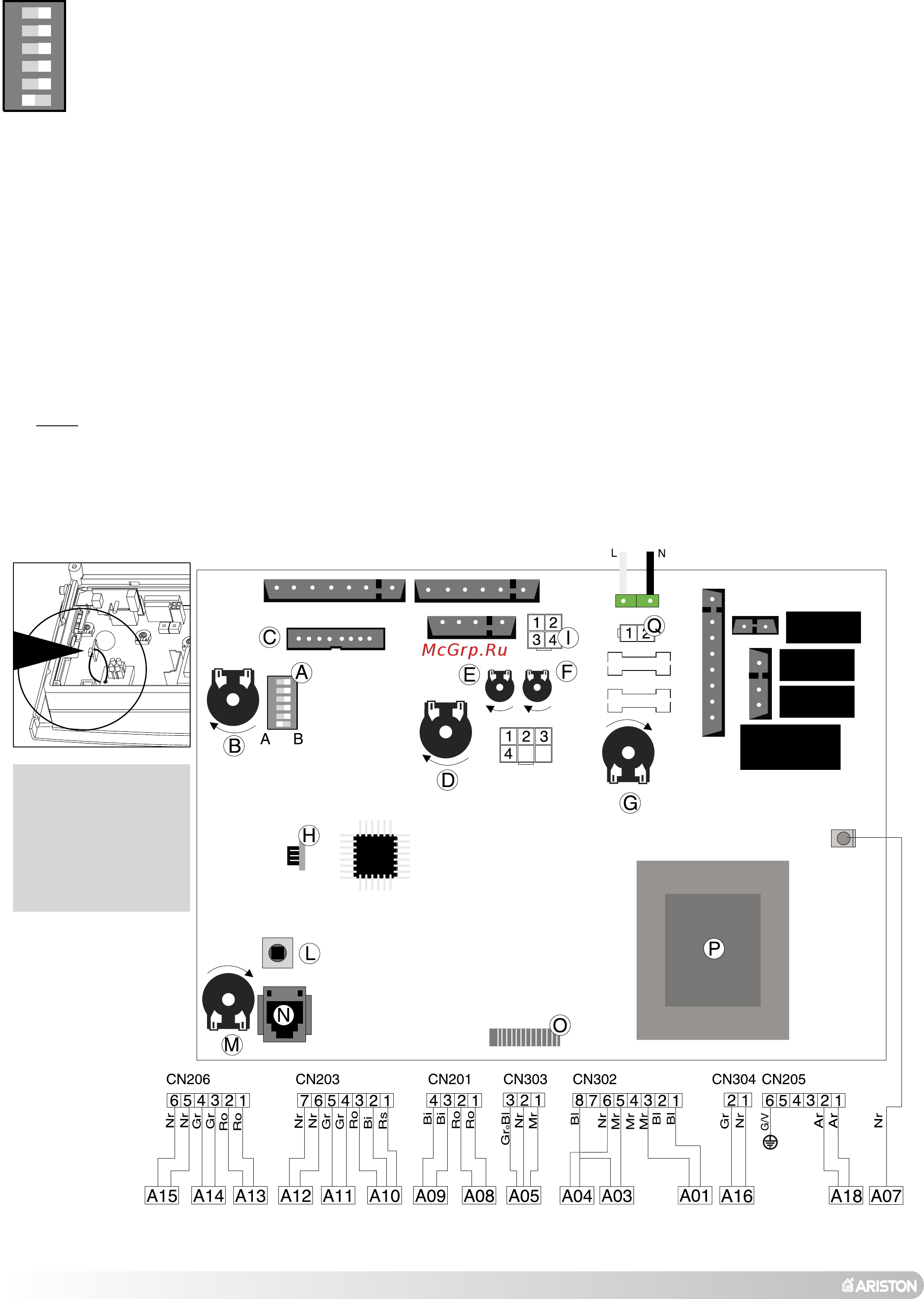

2.11 ELEKTROMOS RAJZ

Jelmagyarázat:

6 – B típusú gyári beállítás

5 – HMV elvételt követõ utószellõztetés A=Igen - B=Nem (gyárilag B típusú)

4 – Gyárilag B típusú beállítás

3 – Alacsony hõmérsékletû üzemmód(A= 38-48°C - B= 42-82°C –gyárilag B típusú beállítás)

2 – Gyújtáskésleltetés (A=0 - B=2 perc -gyárilag B típusú beállítás)

1 – Gyárilag A típusú beállítás

B = Üzemmód választókapcsoló nyár/tél

Fûtési hõmérsékletszabályozó

C = Clima Manager csatlakozó interfész(opciós)

D = Használati melegvíz szabályozó

E = Lassú begyulladás szabályozó

F = Fûtési felsõhõmérséklet szabályozó

G = BE / KI kapcsológomb

H = EEPROM (*lásd megjegyzés)

I = Programozható óra csatlakozó

L = Újraindító nyomógomb

M = Takarékos/ Komfort választókapcsoló

O = E@sy távfelügyeleti csatlakozó

P = Transzformátor

1 2 4 5 63

FUSE

1 2 4 5 63

CN203 CN206

CN201

CN300

CN302

CN303

CN304

CN205

CN200

A01 = Keringetõ szivattyú

A03 = Gyújtótranszformátor

A04 = Gázszelep

A05 = Motoros választószelep

A07 = Lángérzékelés

A08 = Elõremenõ vízhõmérséklet érzékelõ

A09 = Használati melegvíz szonda

A10 = Áramlásérzékelõ

A11 = Nyomáskapcsoló

A12 = Modulátor

A13 = Füstgáz visszaáramlás retesz

A14 = Felsõhõmérséklet termosztát

A15 = Szobatermosztát / programóra

A16= Keringtetõ szivattyú sebessége

A18= Visszatérõ vízhõmérséklet érzékelõ

SZÍNEK:

Gr = Szürke

Bi = Fehér

Ro = Rózsaszín

Mr = Barna

Bl = Kék

Nr = Fekete

Rs = Piros

Ar = Narancs

R/N= Piros / Fekete

G/V= Sárga/zöld

FIGYELMEZTETÉS

Kártya csere esetén,

húzza ki az eeprom

memóriakártyát (hagyja

a mûszerfalhoz kapc-

solva) és kösse be az

új kártyát.
