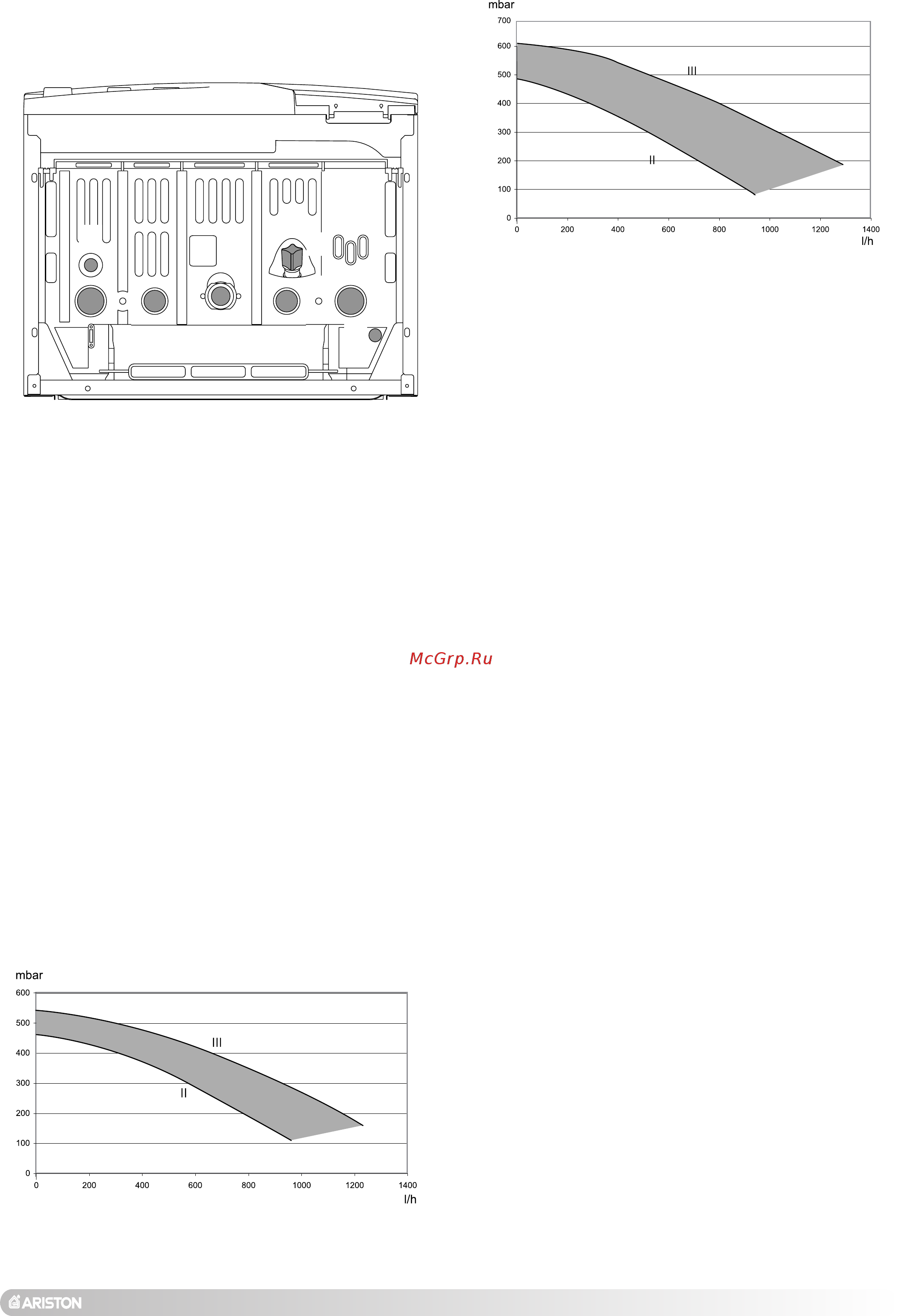

2.8 HIDRAULIKUS BEKÖTÉS
A KÉSZÜLÉK CSATLAKOZÁSAINAK NÉZETE
Magyarázat
A. Fûtési rendszer elõremenõ csonk
B. Használati melegvíz csatlakozás
C. Gáz csatlakozás
D. Hideg víz bemenet
E. Fûtési rendszer visszatérõ csonk
F. Biztonsági szelep
G. Feltöltõ csap
H. Rendszer leürítõ csap
A képen láthatóak a készülék hidraulikus és gáz bekötésekhez
tartozó csatlakozói. A hidraulikus szerelõcsomagban található
részletesebb leírás a készülék bekötésrõl.
Ellenõrizze, hogy a hálózati víznyomás ne haladja meg a 6 bar-t,
amennyiben nyomás magasabb, építsen be nyomáscsökkentõt.
A minimális nyomás, amely a használati melegvíz elõállítását
szabályozó egység mûködéséhez szükséges 0,4 bar.
Alkalmazható egy áramláskorlátozó a hidegvíz bemenetnél,
hogy elkerülje a túlzott vízelvétel miatti melegvíz hõmérséklet
csökkenését.
A berendezés csõvezetékeinek és csatlakozóinak méretezésénél
figyelembe kell venni a készülék hidraulikus ellenállás értékét, melyet
a tömegáram függvényében a grafikon mutatja.
Keringetõ szivattyú karakterisztikája
24 kW
28 kW
A kazán automatikus by-pass szeleppel ellátott mely szelep
biztosítja a hõcserélõben a víz megfelelõ mennyiségét arra az
esetre, ha a berendezésben a vízhozam változó /termosztatikus
szelepek stb./.
A túlnyomásos készülék leeresztéséhez a készüléket egy leeresztõ
szifonnal kell összekapcsolni, lehetõleg szemmel ellenõrizhetõ
módon, annak érdekében, hogy a beavatkozás közben ne
keletkezzen személyi, állati vagy anyagi kár, melyekért a gyártó
nem vállal felelõsséget.
2.9 A FÜSTCSÕ BEKÖTÉSE
A készüléket a szabványnak megfelelõen kell a kéményre
csatlakoztatni. Az alkalmazandó füstcsõ méreteit a 2.4 ábra
mutaja.
2.10 SZOBATERMOSZTÁT BEKÖTÉSE
A szobatermosztát csatlakoztatásához az alábbiakat kell tennie:
1. Nyissa ki a vezérlõpanelt a 3.3 bekezdésben leírtaknak
megfelelõen.
2. Helyezze be a termosztát vezetékét a kábelátvezetõ nyílásba
és rögzítse az elõkészített kábelbilinccsel, kapcsolja a két
vezetéket a mûszerpanel hátoldalán elhelyezett elektromos
sorkapocshoz az átkötõ levétele után.
