16 - HU
HU - 17
2.4 MINIMÁLIS OLDALTÁVOLSÁGOK
A készülék szerelhetõségének érdekében be kell tartani a lap alján
lévõ rajzon megadott minimális távolságokat.
2.7 GÁZBEKÖTÉS
A készüléket a második család H csoportjába II2HS3B/P
tartozó gázzal történõ mûködtetésre tervezték, amint a 4. fejezet
“Gázszabályozás” ábrája mutatja.
Amennyiben át kell állítani a készüléket egy másik típusú gázra,
akkor a 4. 1 pontban leírtak szerint járjunk el.
A készülék elé építsen be gázcsapot az elõírásoknak
megfelelõen.
A beüzemelés elõtt tanácsos a gáz csõvezetékeit gondosan
kitisztítani, hogy eltávolítsunk az esetleges szennyezõdéseket,
mely károsíthatja a készüléket.
Magyarázat
A. Fûtési rendszer elõremenõ
B. Használati melegvíz kimenet
C. Gáz csatlakozás
D. Hideg víz bemenet
E. Fûtési rendszer visszatérõ

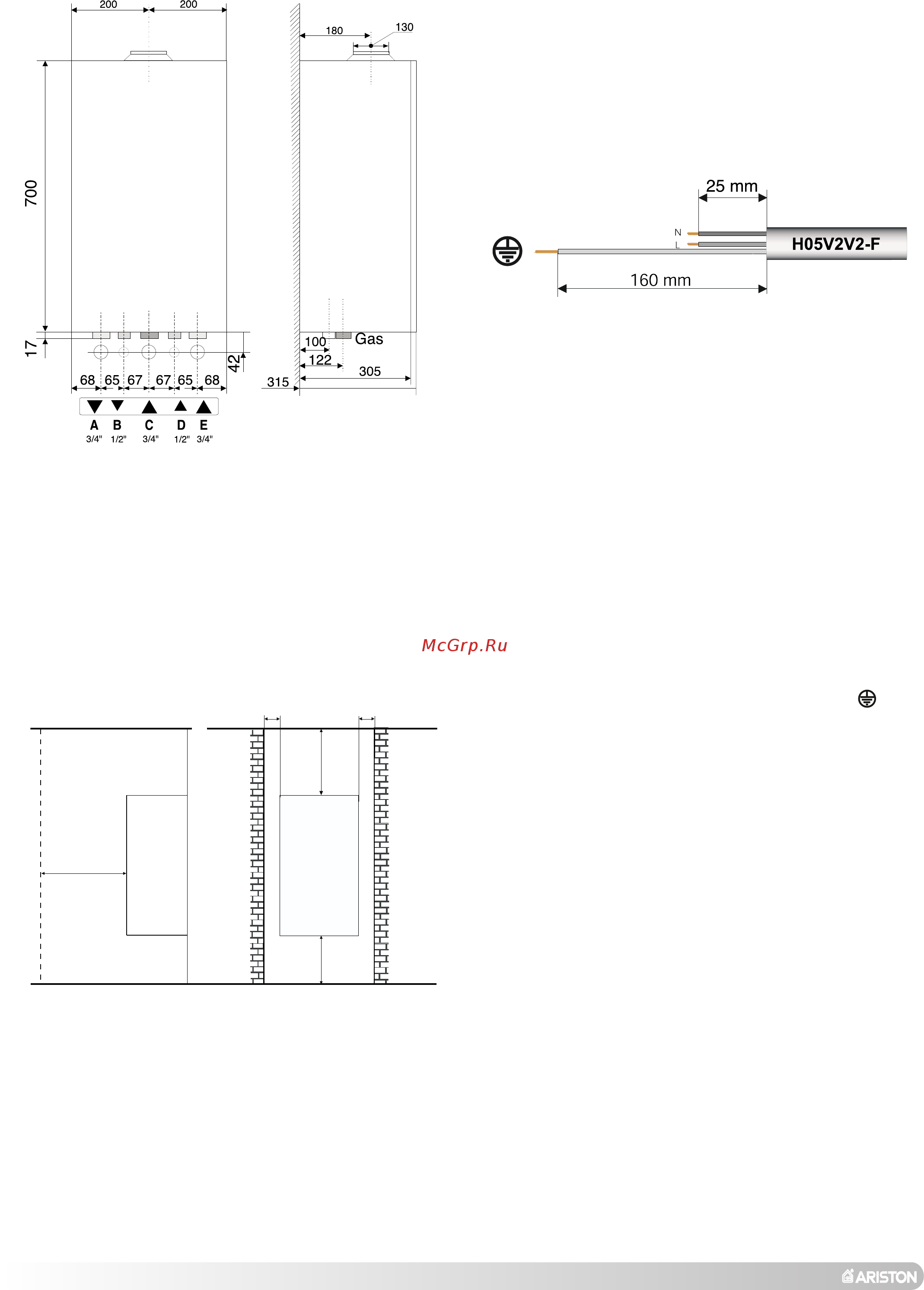

2.3 BEFOGLALÓ MÉRETEK 2.6 ELEKTROMOS BEKÖTÉS
A készülék elektromos bekötését biztonsági okokból csak
szakember végezheti. Az ettõl eltérõ esetekben esetlegesen
a földelés hiányából vagy egyéb az elektromos hálózat
rendellenességébõl keletkezett károkért a gyártó nem felelõs.
Ellenõrizze, hogy a hálózat megfeleljen a készülék által felvett
maximális teljesítménynek, mely leolvasható az adattábláról, vagy a
kézikönyv 1. 2 táblázatából. Az alkalmazott kábelek keresztmetszete
feleljen meg a készülék által felvett teljesítménynek.
Gyõzõdjön meg arról, hogy a fázis és a nulla bekötést az alábbi
rajz szerint hajtották végre.
FONTOS!
Az elektromos hálózathoz állandó kapcsolattal kell kötni / nem
kihúzható csatlakozóval / valamint egy kétpólusú kapcsolóval
melynek kontaktjai minimum 3 mm-re nyílnak ki.
Amennyiben cserélni kell az elektromos betáplálás vezetékét
minden, esetben ugyanolyan jellemzõkkel rendelkezõ vezetéket,
használjon fel / 3x 0,75 - Ø keresztmetszetû, - 8 mm maximum
külsõ Ø, - H05V2V2-F típus / A mûszerpanel belsejében található
sorkapocs bekötéseit a következõ módon lehet ellenõrizni:
- Nyissa ki a vezérlõtábla elõlapját a 3.3 fejezetben leírtak szerint.
- Lazítsa meg a vezérlõpanel ajtó hátsó falán található két csavart
a szorítókapocs táblához való hozzáférés céljából.
- Húzza ki a kazánnal együtt kapott vezetéket, és helyette
tegye ugyanúgy vissza az új vezetéket a vezetékvezetõ
segítségével.
- Úgy helyezze a vezetéket, hogy a zárgyûrû helyére illeszkedjen.
- Kösse be a kék színû kábelt /nulla/ az “N” betûvel jelölt kapocsba.
- Kösse be a barna színû kábelt /fázis/ az “L” betûvel jelölt kapocsba.
- Kösse be a földvezetéket (sárga-zöld) a szimbólummal jelzett
helyen a szorítókapocsba, amelyet a szerelvénypanel hátsó
borítólemezének eltávolításával ér el.
2.5 A KÉSZÜLÉK FELSZERELÉSE
A felszereléshez használjuk a készülékkel együtt szállított rajzot,
vízmértéket és a falazatra fémtámasztóval és szárnyas dûbelekkel
rögzítsük a kazánt. További útmutatást talál a hidraulikus és a
füstelvezetõ csõkészletben.
400
300
60
60
450
