8 - PL
PL - 9

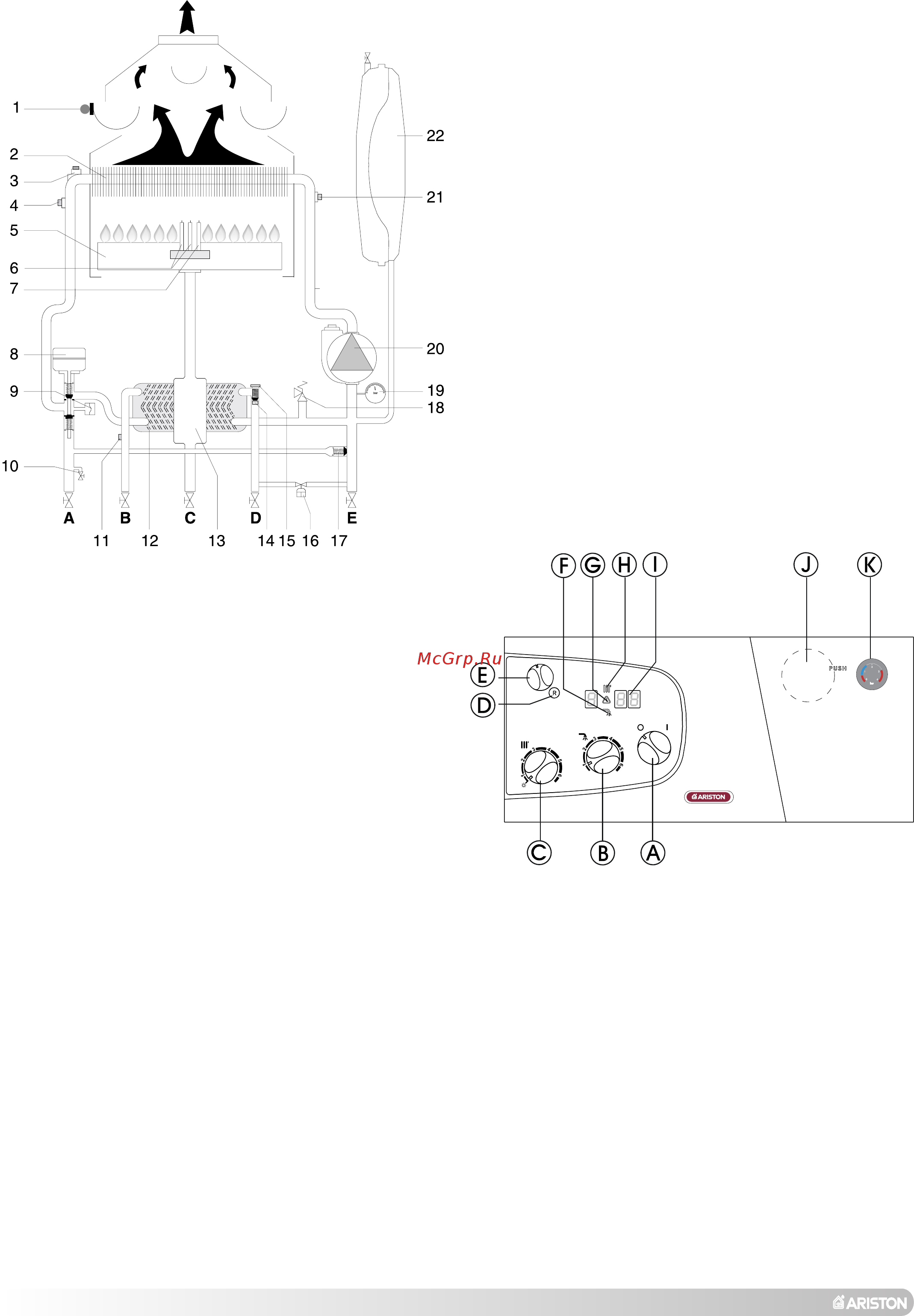

OPIS:
1. sonda spalin
2. g³ówny wymiennik ciep³a
3. termostat przegrzewu
4. sonda NTC na zasilaniu CO
5. palnik
6. elektrody zap³onowe
7. elektroda jonizacyjna
8. sterowany elektrycznie zawór trójdrogowy
9. presostat minimalnego ciœnienia
10. kurek opró¿niania
11. sonda ciep³ej wody u¿ytkowej
12. wtórny wymiennik ciep³a
13. zawór gazowy
14. czujnik przep³ywu wody
15. filtr na wejœciu wody zimnej
16. kurek nape³niania kot³a
17. automatyczny „by-pass”
18. zawór bezpieczeñstwa 3 bar
19. manometr
20. pompa cyrkulacjyjna z odpowietrznikiem
21. sonda NTC wody na powrocie CO
22. naczynie wzbiorcze
A. wyjœcie wody centralnego ogrzewania 3/4" cala
B. wyjœcie ciep³ej wody u¿ytkowej 1/2 cala
C. gaz 3/4" cala
D. doprowadzenie zimnej wody 1/2" cala
E. powrót z centralnego ogrzewania 3/4" cala
2.13 SCHEMAT HYDRAULICZNY
3. URUCHOMIENIE
BARDZO WA¯NE!
Zanim przyst¹pi siê do jakichkolwiek prac wewn¹trz kot³a,
konieczne jest od³¹czenie zasilania elektrycznego poprzez
przestawienie wy³¹cznika zewnêtrznego na pozycjê „OFF”.
3.1 PRZYGOTOWANIE DO PRACY
W celu zagwarantowania pewnoœci i w³aœciwego funkcjonowania
kot³a, a tak¿e dla zapewnienia wa¿noœci gwarancji, pierwsze
odpalenie kot³a powinno byæ przeprowadzone przez przedstawicieli
autoryzowanego Serwisu Obs³ugi Technicznej ARISTON.
Nale¿y sprawdziæ, czy bêd¹cy do dyspozycji gaz, a tak¿e
napiêcie i czêstotliwoœæ sieci elektrycznej odpowiadaj¹ danym
zamieszczonym na tabliczce znamionowej kot³a.
NAPE£NIENIE INSTALACJI HYDRAULICZNEJ
Nale¿y postêpowaæ wed³ug nastêpuj¹cego sposobu:
- otworzyæ zawory upustowe grzejników centralnego ogrzewania;
- otwieraæ stopniowo zawór s³u¿¹cy do nape³nienia kot³a i
zamykaæ poszczególne zawory upustowe przy grzejnikach,
jeœli tylko zacznie wyciekaæ z nich woda;
- zamkn¹æ kurek s³u¿¹cy do nape³niania kot³a, jeœli tylko ciœnienie
na manometrze kot³a wyniesie 1 bar.
ZASILANIE GAZEM
Otworzyæ kurek przy liczniku i kurek odcinaj¹cy kocio³. Nale¿y
sprawdziæ szczelnoœæ wszystkich po³¹czeñ przed uruchomieniem
kot³a (np. u¿ywaj¹c roztworu myd³a).
3.2 PANEL KONTROLNY
E
C
OPIS ELEMENTÓW:
A - wy³¹cznik „ON/OFF”
B - pokrêt³o regulacji temperatury ciep³ej wody u¿ytkowej
C - pokrêt³o wyboru i regulacji temperatury centralnego
ogrzewania
D - przycisk resetu blokady braku zap³onu.
E - prze³¹cznik: tryb pracy ekonomiczny / komfort
F - Kontrolka trybu letniego
G - Kontrolka blokady kot³a
H - Kontrolka dzia³ania trybu ogrzewania (zielona)
I - Wyœwietlacz
J - miejsce przygotowane do pod³¹czenia zegara programatora
(element dodatkowy, na ¿yczenie klienta)
K - manometr (wskaźnik ciœnienia wody)
