3.3 INSTRUKCJA DEMONTOWANIA
OBUDOWY KOT£A

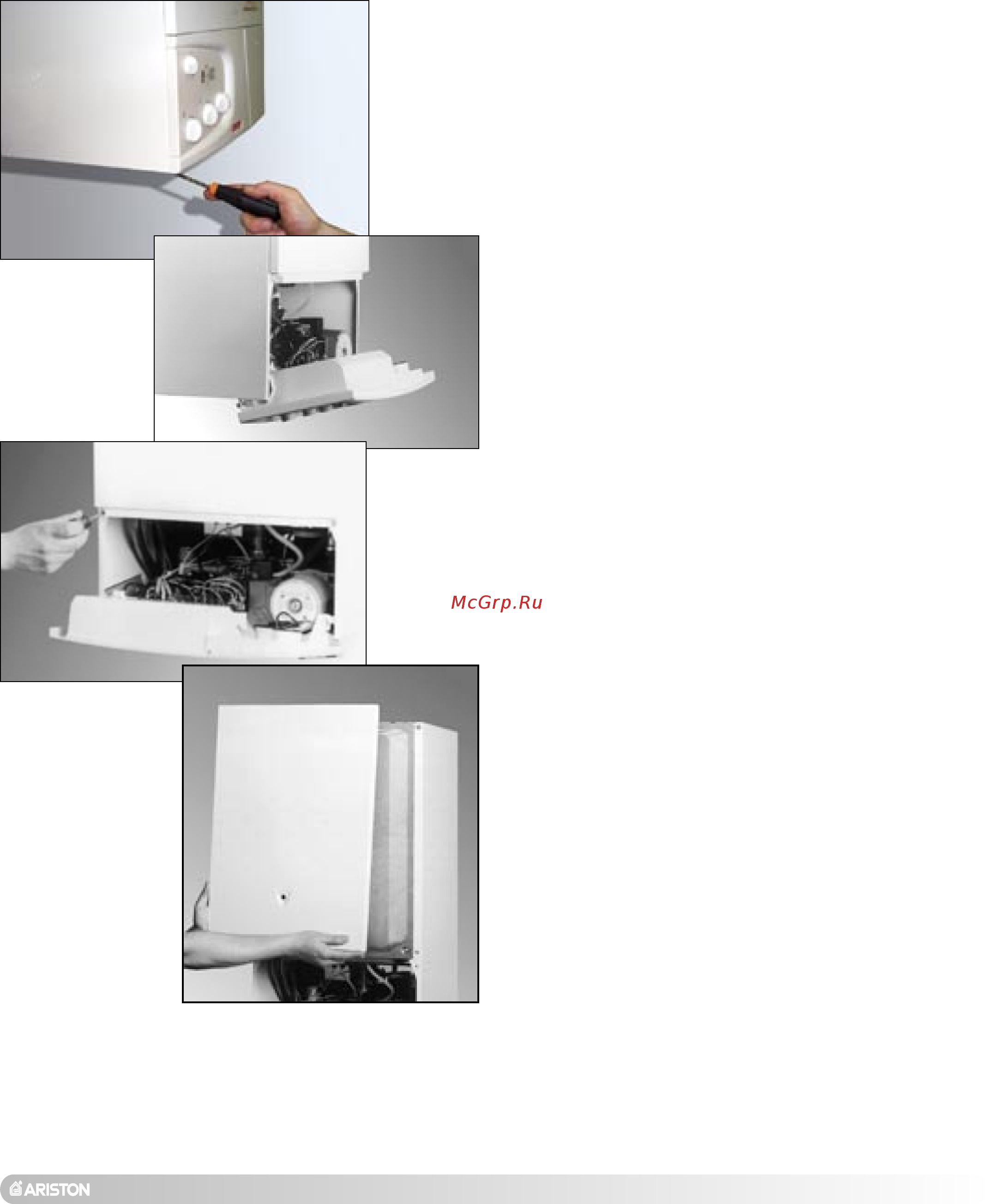

Aby dostaæ siê do wnêtrza kot³a nale¿y odkrêciæ œruby mocuj¹ce
panel kontrolny umieszczone w jego ni¿szej czêœci. Panel kontrolny
daje siê wtedy opuœciæ ku do³owi i poci¹gniêty do przodu obraca
siê na dwóch bocznych trzpieniach.
Panel ten daje siê utrzymaæ w pozycji poziomej (prawie), co pozwala
na dostêp do wewnêtrznych czêœci kot³a.
W celu zdemontowania pokryw tylnych nale¿y:
1. odkrêciæ dwie ni¿sze œruby czo³owe,
2. podnieœæ pokrywê ku górze i odczepiæ od zamocowañ górnych.
3.4 PIERWSZE ODPALENIE KOT£A
W czasie pierwszego odpalania nale¿y dokonaæ nastêpuj¹cych
kontroli:
1. Upewniæ siê, czy:
- po³¹czenia elektryczne zosta³y wykonane we w³aœciwy
sposób i czy zosta³ zamontowany wy³¹cznik dwubiegunowy
o minimalnej odleg³oœci otwartych styków 3 mm, a tak¿e czy
starannie zosta³ pod³¹czony przewód uziemiaj¹cy;
- czy zamkniêty jest zawór gazu.
- Odkrêciæ œrubê czo³ow¹ pompy i kilkakrotnie obróciæ
wirnikiem za pomoc¹ œrubokrêta w celu odblokowania
pompy.
2. W³¹czyæ kocio³ do sieci elektrycznej, ustawiaj¹c prze³¹cznik
“A” w pozycji <I>; na wyœwietlaczu pojawi siê napis ON.;
ustawiæ pokrêt³o “C” miêdzy pozycjami min oraz max.,
aby uzyskaæ stan pracy w trybie “zimowym”; w ten sposób
uruchomiona zostaje pompa.
Kocio³ spróbuje siê uruchomiæ i po 7 sekundach zasygnalizuje
blokadê z powodu nieudanego zap³onu, a na wyœwietlaczu
pojawi siê napis A 01.
Wtedy nale¿y:
- zluzowaæ korek czo³owy na pompie w celu wyeliminowania
ewentualnych pêcherzy powietrza,
- powtórzyæ usuniêcie powietrza z grzejników,
- otworzyæ na krótki czas kurki z ciep³¹ woda u¿ytkow¹, i
pozwoliæ jej sp³yn¹æ
- sprawdziæ ciœnienie w instalacji centralnego ogrzewania, a
jeœliby siê zmniejszy³o, otworzyæ kurek nape³niania instalacji,
aby ciœnienie doprowadziæ ponownie do wartoœci 1 bara.
3. Sprawdziæ, czy kana³ odprowadzaj¹cy spaliny jest czysty i
dro¿ny.
4. Upewniæ siê, czy zosta³y otwarte ewentualne ¿aluzje
ograniczaj¹ce ci¹g.
5. Otworzyæ kurek gazu i sprawdziæ szczelnoœæ po³¹czeñ ³¹cznie
z doprowadzeniami do palnika u¿ywaj¹c odpowiednich
przyrz¹dów, a w razie nieszczelnoœci usun¹æ je.
6. Odblokowaæ system zap³onu naciskaj¹c przycisk „D” („reset”).
Wytworzona iskra powinna zapaliæ palnik. Jeœli to nie nast¹pi za
pierwszym razem, powtórzyæ operacjê zapalania.
7. Sprawdziæ wartoœæ maksymalnego i minimalnego ciœnienia
gazu przy palniku i wyregulowaæ j¹ wed³ug wskazañ tabel w
rozdziale 4. REGULACJA GAZU.
3.5 REGULACJA FUNKCJI KOT£A
Mo¿liwe s¹ nastêpuj¹ce regulacje:
- temperatury wody centralnego ogrzewania poprzez obrót
pokrêt³em „C”,
- temperatury ciep³ej wody u¿ytkowej poprzez obrót pokrêt³em „B”,
- wybór funkcji „economy” -E- (pracy oszczêdnej) funkcji „Komfort”
-C- przestawiaj¹c odpowiednio prze³¹cznik „E”. Funkcja
pracy oszczêdnej zwi¹zana jest z normalnymi warunkami
pracy kot³a, gdzie ciep³a woda u¿ytkowa ogrzewana jest tylko
wtedy, gdy nastêpuje jej pobór przez u¿ytkownika. Funkcja
„komfort” stwarza szczególne warunki pracy, gdzie ciep³a
woda zawarta jest w wymiennikach ciep³a, g³ównym i wtórnym
i utrzymywana jest w stanie wstêpnego podgrzania, aby
s³u¿yæ u¿ytkownikowi szybciej, jeœli ten odkrêci kran z ciep³¹
wod¹, co stwarza komfortowe warunki korzystania z niej.
Aby dostaæ siê do stref zarezerwowanych dla regulowania
parametrów przez Autoryzowany Serwis Techniczny trzeba
otworzyæ panel sterowania, jak to omówiono w paragrafie
3.3, a nastêpnie zdj¹æ tylne okienko odkrêcaj¹c dwie œruby.
Uzyskuje siê w ten sposób dostêp do modu³u elektronicznego i do
nastêpuj¹cych czêœci sk³adowych:
1. z³¹czka przewodu zasilania elektrycznego;
2. bezpieczniki;
3. potencjometr powolnego zap³onu ju¿ wyregulowany
fabrycznie na rodzaj gazu, do którego przystosowany jest
kocio³;
