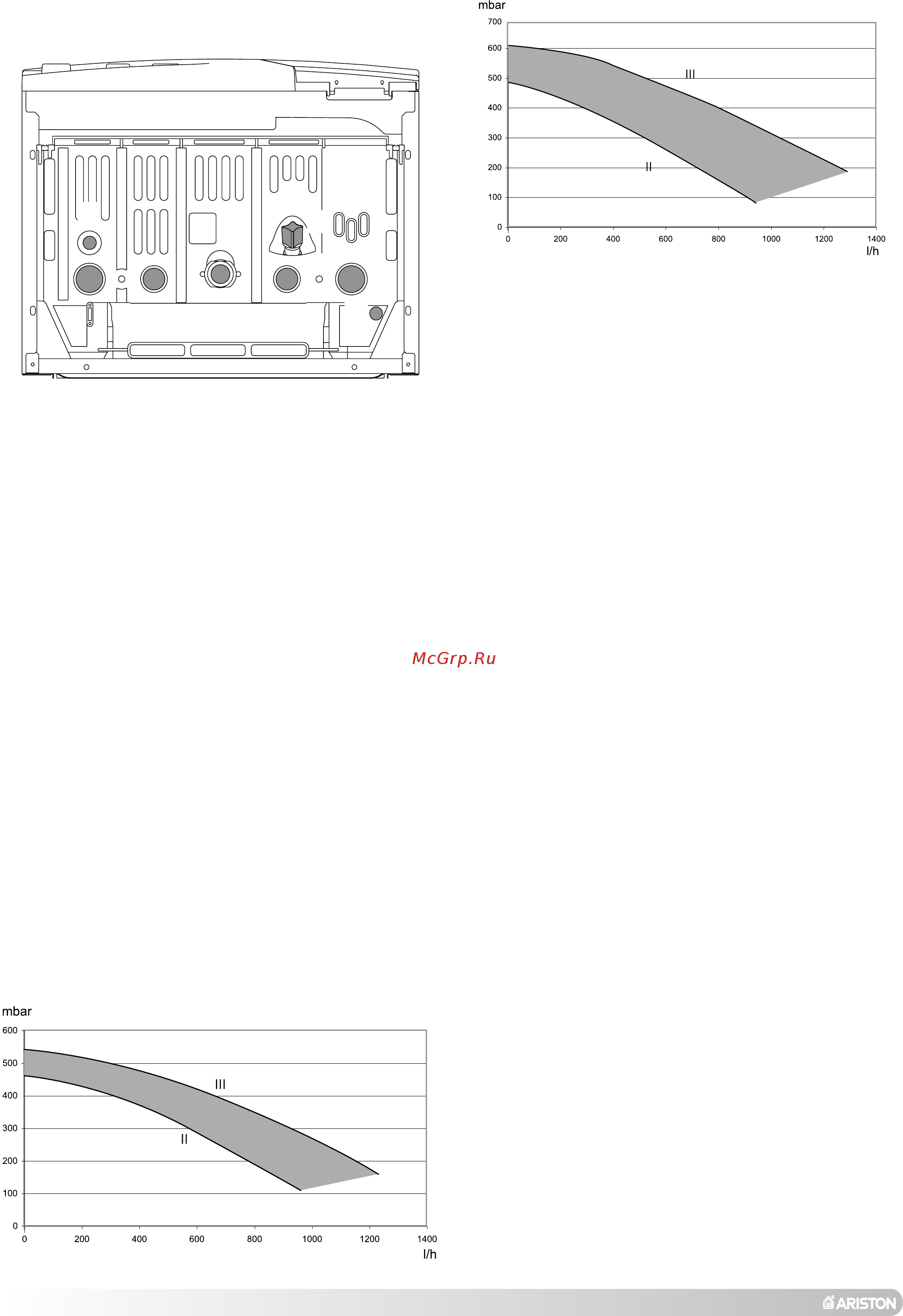

2 8 POLACZENIA HYDRAULICZNE OPIS RYSUNKU A zasilanie instalacji c o B wyjscie gorqcej wody C doprowadzenie gazu D doprowadzenie zimnej wody z sieci E powrót wody z instalacji centrainego ogrzewania F zawór napelniania G odplyw z zaworu bezpieczeñstwa H kurek oprózniania Na rysunku uwidocznione sq poszczególne koñcówki do podl czeñ gazowych I hydraulicznych kotla Dokladniejsze instrukcje dotycz ce podlqczeñ znajduj si w opisach dolqczonych do poszczególnych zestawów przylqczy hydraulicznych umieszczonych w ich opakowaniach Na powrocie wody z instalacjic o nalezy zamontowacfiltrsiatkowy warunek uzyskania gwarancji Zaleca si montaz zaworów odcinajqcych c o Nalezy sprawdzic czy maksymalne cisnienie w sieci nie przekracza wartosci 6 barów Gdyby tak bylo konieczne jest zainstalowanie dodatkowego regulatora cisnienia Minimalny przeplyw niezb dny do prawidtowego funkcjonowania ukladu wytwarzania cieplej wody uzytkowej wynosi natomiast 2 6 I min przy nadcisnieniu 0 2 bar Mozliwe jest zamontowanie ogranicznika poboru wody typu diafragma jak to pokazano na kolejnym rysunku Dia obliczenia wymiarów rur instalacji centrainego ogrzewania i systemu grzejników okresla SÍQ wartosc wysokosci cisnienia slupa wody w zaleznosci od wymaganego przeplywu czynnika grzewczego wydajnosci kotla W tym celu wykorzystuje si przedstawiony ponizej wykres Kociot wyposazony jest w automatyczny by pass który gwarantuje wlasciwy przeplyw wody wewnqtrz wymiennika ciepla w przypadku instalacji o zmiennych oporach hydraulicznych zawory termostatyczne itp Odplyw zaworu zabezpieczajqcego nadcisnienia powinien bye podlqczony do syfonu usuwania z mozliwosciq obserwaeji wzrokowej w celu zapobiezenia by jego dzialanie wyrzqdzilo szkody w stosunku do osób zwierzqt i rzeczy za co producent nie ponosi odpowiedzialnosci 2 9 PODLACZENIE DO KOMINA Kociol musi bye podl czony do systemu odprowadzania spalin który jest zgodny zobowi zujqcymiprzepisami lnstalacjakominowa musi posiadac pozytywnq opini kominarskq 2 10 PODLACZENIE TERMOSTATO POKOJOWEGO W celu podl czenia termostatu pokojowego nalezy 1 Otworzyc panel kontrolny w sposób pokazany w paragrafie 3 3 2 Wprowadzic przewód termostatu do gumowego przepustu i przymocowac go przy pomocy odpowiedniego zacisku a nast pnie podl czyc dwa przewody do zacisku elektryeznego znajdujqcego si na górnej stronie modulu elektronieznego usuwajqc fabryezny mostek CHARAKTERYSTYKA POMPY 6 PL ARISTON
