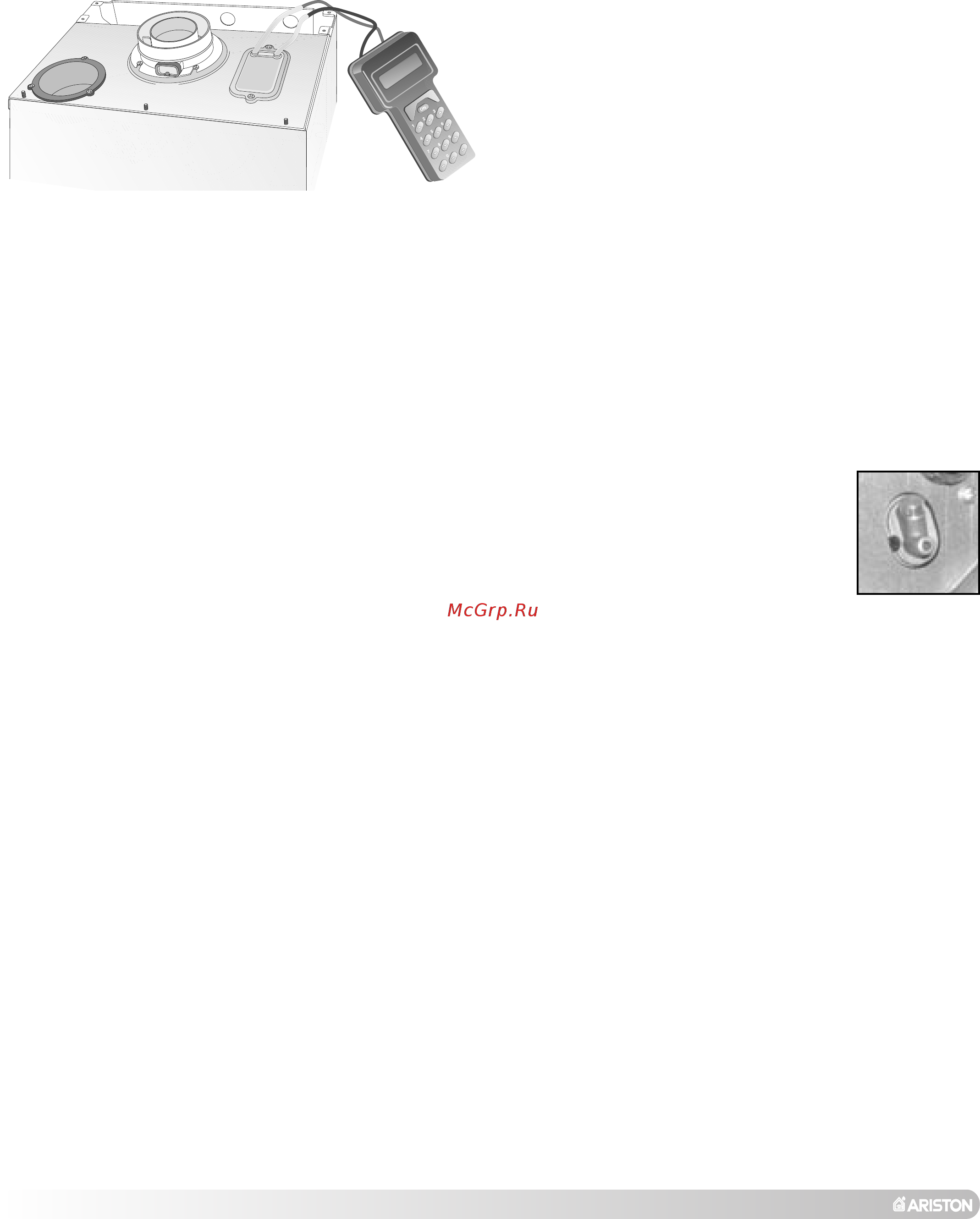

3 7 KONTROLA ODPROWADZANIA SPALIN W przypadku tego kotla mozliwe jest sprawdzenie poprawnosci funkcjonowania ukladu zasysania powietrza I odprowadzania spalin kontrolujqc straty obci zenia jakie wytwarza zastosowany system Przy uzyciu manometru roznicowego podlgczonego do punktu kontrolnego poboru komory spalania mozliwe jest okreslenie roznicy cisnien ktore uruchamiajq presostat spalin Zmierzona wartosc nie powinna bye mniejsza niz 0 55 mbar w warunkach maksymalnej mocy cieplnej funkeja analizy spalin dla zapewnienia poprawnego i stabilnego dziatania kotla Jest on aktywny pod nastepujqcymi warunkami cisnienie wody w instalacji jest odpowiednie zapewnione jest zasilanie gazem kociol zasilany jest elektrycznie 6 Zabezpiczenie pompy Aby zabezpieczyc pompe i wykluczyc mozliwosc jej zablokowania kociol zalqcza pompe co 21 godzin od ostatniego zalgczenia pompa pracuje przez 20 sekund 7 Zabezpieczenie przed zanikiem ciggu kominowego Kociol posiada elektronieznq kontrole sonda spalin która gwarantuje poprawne odprowadzenie spalin W przypadku jesli sonda zostaje podgrzana przez cofajqce sie spaliny kociol zostaje zablokowany Zablokowanie pracy kotla jest czasowe i sygnalizowane poprzez zapalenie sie diody H zólta po uplywie tego czasu kociol uruchamia sie automatycznie Jesli tego rodzaju przypadek bedzie sie czesto powtarzal nalezy zwrócic sie do Autoryzowanego Serwisu celem sprawdzenia 8 Blokada w razie nieprawidlowej pracy 3 8 SYSTEMY ZABEZPIECZEN KOTEA Kociot wyposazony zabezpieczajqce jest w nastepujqce systemy Na poczgtku kazdej fazy zapalania uklad elektroniezny dokonuje serie kontroli wewnetrznych poszczególnych elementów i urzgdzen wykonawczych w przypadku stwierdzenia zlego funkcjonowania zostaje zarzgdzona automatycznie blokada która bedzie uniemozliwiala prace kotla az do chwili usuniecia usterki 1 Kontrola braku zaplonu W przypadku braku automatyeznego zaplonu palnika zapala sie czerwona dioda G Aby odblokowac kociol z tego stanu nalezy nacisnqc I puscic Przycisk B odblokowania Jesli tego rodzaju przypadek bedzie sie czesto powtarzat nalezy zwrócic sie do Autoryzowanego Serwisu 2 Kontrola braku cyrkulacji brak wody w ukladzie Ten system kontrolny sprawowany przy pomocy dwóch czujnikówtemperatury zatrzymuje prace kotla jesli wglównej instalacji brak jest wody lub nie ma kr zenia wody lub cisnienie wody jest niewystarczajqce Wywolanytym stan blokady sygnalizowany jest jednoezesny m zapaleniem sie swiatelek czerwonego B oraz zóltego D Przywrócenie stanu wyjseiowego w systemie uzyskuje sie przez przycisniecie przycisku Reset B po dopelnieniu poziomu cisnienia wody w instalacji W celu unikniecia by operaeja Reset byla blednie powtarzana w pr zypadku braku wody w instalacji kociol dezaktywujetqfunkcje po piqtej próbie Ponowne przywrócenie stanu wyjseiowego moze bye równiez dokonane przez zgaszenie i zapalenie kotla przy pomocy przycisku C 3 Zbyt wysoka temperatura W przypadku gdy czujniki odnotujq temperature wyzszq niz temperatura graniezna bezpieczenstwa nastepuje blokada kotla sygnalizowana zapaleniem sie swiatelek zóltego H i czerwonego G Aby odblokowac ten stan nalezy odezekae pare minut do ochlodzenia sie wymiennika glównego I nastepnie nacisnqc i odblokowac przycisk B odblokowania Jesli tego rodzaju przypadek bedzie sieczesto powtarzat nalezy zwrócic sie do Autoryzowanego Serwisu 4 Zabezpieczenie przed osadzaniem kamienia kotlowego Zabezpieczenie przed osadzaniem sie kamienia kotlowego Kociol wyposazony jest w urzgdzenie które ogranicza odkladanie sie kamienia w wymienniku wtórnym dzieki posredniej kontroli temperatury cieplej wody uzytkowej 3 9 OPERACJE OPRÓZNIANIA INSTALACJI OPRÓZNIANIE INSTALACJI CENTRALNEGO OGRZEWANIA Odradza sie czeste opróznianie instalacji ogrzewania gdyz wymiana wody powoduje zwiekszone odkladanie sie kamienia wewnqtrz kotla i grzejników Jesli w zimie instalacja ogrzewania nie jest uzywana i istnieje niebezpieczenstwo zamarzniecia nalezy dodac plyn przeciw zamarzaniu do wody w instalacji Opróznianie instalacji ogrzewania nalezy wykonywac w nastepujqcy sposób l zgasic kociol 2 podlqczyc rurke do oprawki gumowej znajdujqcej sie w dolnej czesci kotla Poluzowac srubke az z rurki wyplywac zacznie woda nie odkrecajqc jednak srubki calkowicie 3 0próznic z najnizszych punktów tam gdzie przewidziane OPRÓZNIANIE INSTALACJI CIEPLEJ WODY UZYTKOWEJ Zawsze w przypadku zagrazajgcego zamarzniecia wody powinno sie opróznic instalacje cieplej wody uzytkowej w nastepujqcy sposób zamknqc kurek sieci wodociqgowej na wejsciu kotla otworzyc wszystkie kurki cieplej i zimnej wody opróznic instalacje d najnizszego punktu tam gdzie taka mozliwosc jest przewidziana 5 Zabezpieczenie przed zamarznieciem Kociol wyposazony jest w uklad elektroniezny który w przypa dku gdy temperatura w otoezeniu kotla spadnie ponizej 8 C zalgczy pompe która bedzie pracowac do osiqgniecia tempe ratury 18 C Jezeli temperatura spadnie ponizej 3 C kociol zalqczy sie z mocq minimalng az do osiqgniecia 33 C System ochrony przeciw zamrozeniowej jest aktywny zarówno w funkeji ZIMA jak i LATO 12 PL 3 ARISTON
