22
установка Встановлення
B. Патрубок подачи в контур
ГВС
D. Подвод холодной воды
V. привод термостатического
смесительного клапана.
Подсоединение дымохода
Приборы B11bs-типа - версии открытой камеры
сгорания разработаны, для эксплуатации с дымоходами
имеющими естественную тягу;воздух для сгорания
берется непосредственно из помещения, в которой
установлен водонагреватель.
Датчик тяги выключает прибор в случае не нормального
удаления продуктов сгорания.
Этот тип прибора не может быть установлен
в комнате не отвечающей соответствующим
требованиям вентиляции
Приєднання димоходу
Цей пристрій повинен бути підключений до системи
димоходу, який відповідає діючим правилам і
інструкціям виробника.
Коли використовується установка типу B, кімната, в
якій встановлений пристрій, повинна провітрюватись
за допомогою підходящого вентиляційного отвору у
відповідності з діючими законами.
При встановленні системи витяжки, потрібно
потурбуватись про ущільнювачі, щоб вихлопні гази
не потрапляли в контур вентиляції.
D
BV

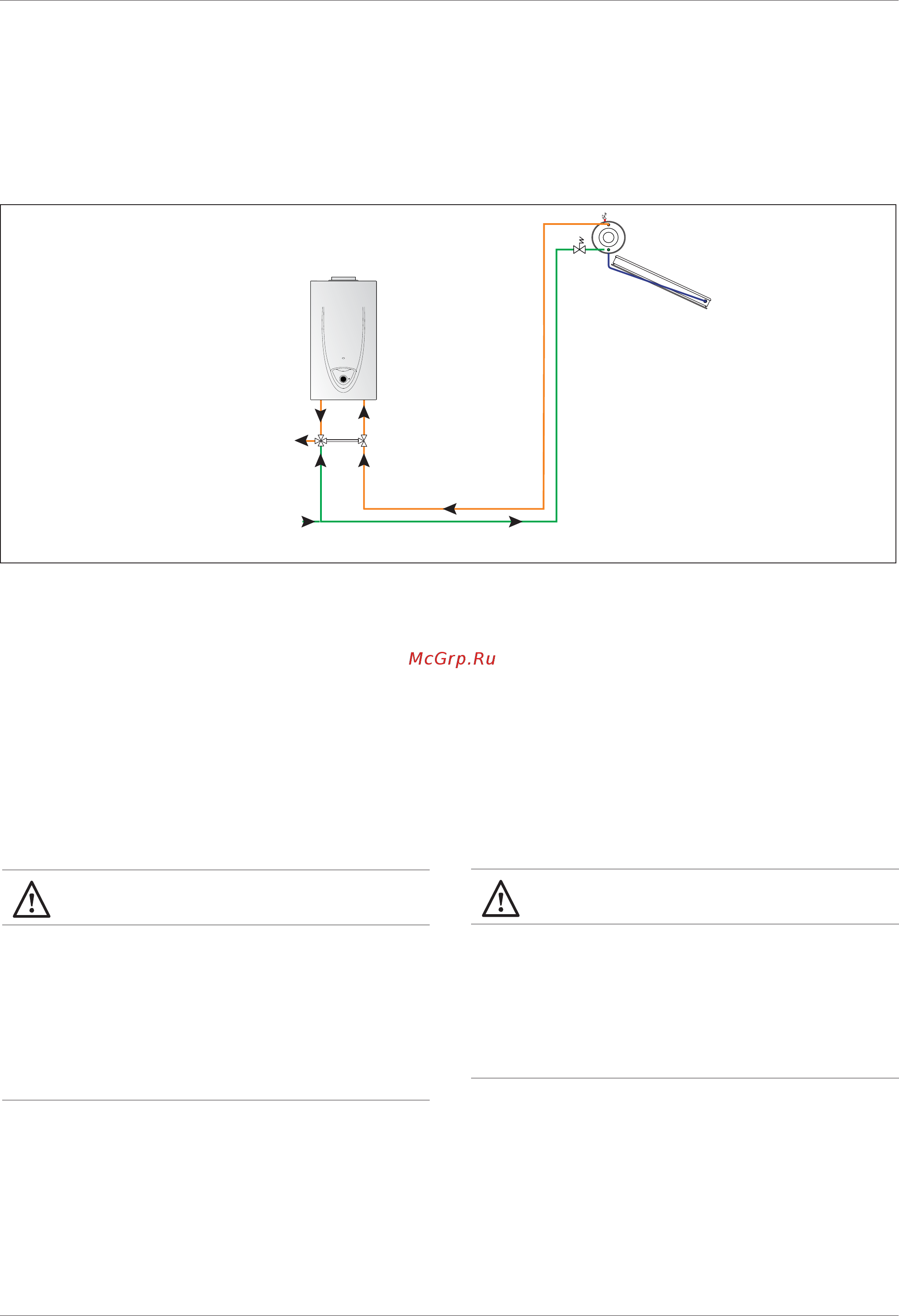

Работа с солнечной установкой
Когда предусматривается совместное использование
водонагревателя с солнечной установкой следует
проверить, что поступающая в него вода не превышает
60°C.
Если это условие не выполняется, следует произвести
установку термостатического смесительного клапана.
B. Патрубок подачі в контур ГВП
D.Підведення холодної води
V. Термостатичний змішуючий
клапан
ВНИМАНИЕ!!!
НИКОГДА НЕ ОТКЛЮЧАЙТЕ И НЕ БЛОКИРУЙТЕ
ДАТЧИК ПРОДУКТОВ СГОРАНИЯ. ЭТО МОЖЕТ
ПРИВЕСТИ К ВЫХОДУ ИЗ СТРОЯ ПРИБОРА.
ПЛОХИЕ УСЛОВИЯ УДАЛЕНИЯ ПРОДУКТОВ
СГОРАНИЯ МОГЛУТ ВЫЗВАТЬПОСТУПЛЕНИЕ
ПРОДУКТОВ СГОРАНИЯ В ПОМЕЩЕНИЕ, ЧТО
МОЖЕТ ВЫЗВАТЬ ОПАСНОСТЬ ОТРАВЛЕНИЯ
УГАРНЫМ ГАЗОМ.
WARNING!!
НЕ МОДИФІКУЙТЕ І НЕ ВИМИКАЙТЕ ДАТЧИК
ПАЛИВНОГО ГАЗУ. ЦЕ МОЖЕ ВПЛИНУТИ НА
ПРАВИЛЬНІСТЬ РОБОТИ ПРИСТРОЮ.
ПРИ ПОГАНІЙ ТЯЗІ ПРОДУКТИ ЗГОРЯННЯ МОЖУТЬ
ПОВЕРТАТИСЬ В ПРИМІЩЕННЯ, ДЕ ВСТАНОВЛЕНИЙ
ПРИСТРІЙ.
НЕБЕЗПЕКА ОТРУЄННЯ ЧАДНИМ ГАЗОМ.
Підключення до сонячної установки
При підключенні пристрою до сонячної установки,
необхідно впевнитись, що температура води на
вході не перевищує 60°C. Якщо це не так, встановити
термостатичний змішуючий клапан.
