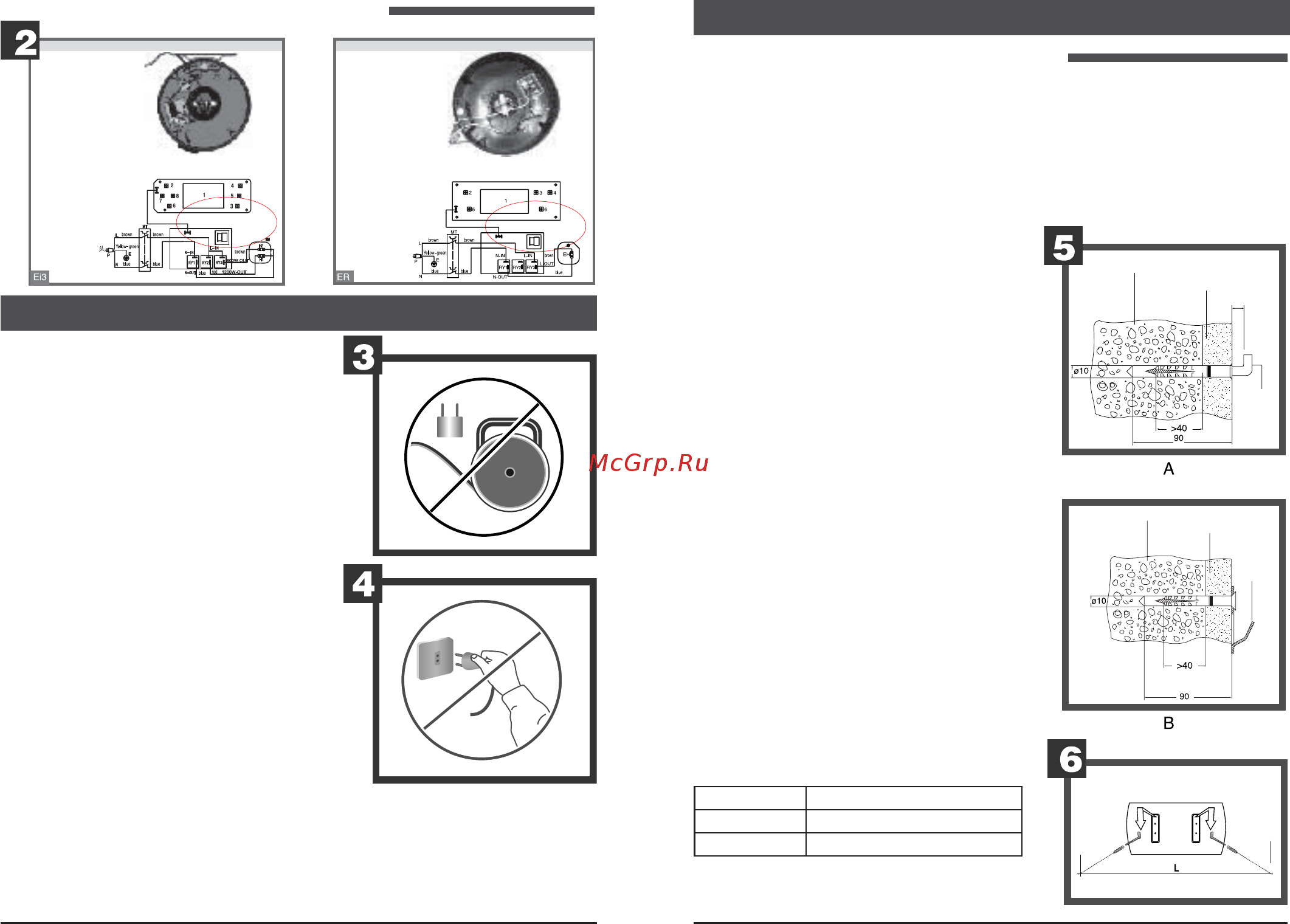

2 2 Электрическая принципиальная схема Инструкции по установке 4 1 Установка водонагревателя на стену 4 1 1 Положение установки и требования к стене Стена должна выдерживать двойную массу нагревателя заполненного водой Чтобы снизить теплопотери водонагреватель следует устанавливать как можно ближе к точке ис пользования воды Вокруг водонагревателя рекомендуется оставлять свободное пространство не менее 50 см для техобслуживания Можно также использовать шурупы и дюбели другого типа в зависимости от конструкции стены Но имейте в виду что дюбель должен входить в несущую часть стены не менее чем на 40 мм см рис 5 4 1 2 Установка водонагревателя на образный крюк Для установки 50 литровых нагревателей исполь зуйте Ьобразные крюки С помощью ударной дрели просверлите в стене два отверстия диаметром немного меньше чем диаметр дюбеля Затем с помощью обычной дрели расширьте отверстие до диаметра дюбеля 2 Общие предупреждения Вставьте дюбели в отверстия Затем с помощью гаечного ключа или других установочных приспосо блений вверните образный крюк так чтобы рас стояние между головкой крюка и стеной составляло 7 10 мм Головка I образного крюка должна бьпь повернута вверх См рис 5 Местные нормы и правила могут ограничиватьустановку электрических водонагревателей в ванных комнатах Компания Мег1отТегтоЗал1ал не несет ответствен ность за повреждения вызванные неправильной установкой пользователем или неверным выполнением положений данного руководства Установка должна вы полняться квалифицированными специалистами В частности следует обратить внимание на следующие моменты Электропроводка должна соответствовать Правилам устройства электроустановок ПУЭ Предохранительный клапан поставляемый с устрой ством должен бьпь в хорошем состоянии ине иметь повреждений запрещается регулировать его или заменятьаналогичным клапаном Монтаж нагревателя должен выполняться квалифици рованными специалистами Шурупы следует правильно ввернуть в пластиковые дюбели Проверьте соответствие напряжения в электросети данным указанным на паспортной табличке Медленно продолжайте опускать водонагрева тель пока он не останется висеть на стене про верьте надежность его крепления настене При этом имейте в виду указанное расстояние между точками установки крюков см рис 6 Внимание Водонагреватель предназначен для установки в помещении Если в зимнее время не планируется его использовать слейте из него воду поскольку она может замерзнуть и повредить его 4 1 3 Установка водонагревателя на панель с крюками Для 60 литровых водонагревателей необходимо использовать панель с крюками Закрепите панель с крюками на стене с помощью прилагаемого шестигранного ключ рис 5В Внимание Когда головка винта прочно прижмет панель с крюками кетене перестаньте вворачивать винты чтобы не повредить панель Проверьте правильность выполненного заземления согласно действующим нормам и правилам Сетевая розетка для водонагревателя должна иметь контакт за земления и бьпь правильно заземленной Провода за земления и нейтрали должны быть различными и легко идентифицироваться см рис 4 Медленно продолжайте опускать водонагрева тель пока он не останется висеть на стене про верьте надежность его крепления настене При этом имейте в виду указанное расстояние между точками установки крюков см рис 6 Не используйте какие либо переходни ки или удли ни тели для подключения водонагревателя Запрещается заменять вилку водонагревателя другой вилкой Не используйте розетки подключенные к переносным или барабанным удлинителям см рис 3 Питание электрического водонагревателя должно осуществляться от отдельной электрической линии с электрораспределительного щита Не допускается подключение к этой линии дополнительных электриче ских устройств Розетка электропитания нагревателя должна на ходиться в сухом месте на удалении от источников водяных брызг зуется специальный сетевой шнур В случае повреждения его следует заменить специ альным сетевым шнуром с привлечением квалифицированного специалиста Для отключения нагревателя от сети используйте двухполюсный выключатель с зазором между разомкнутыми контактами не менее Змм 3 Модель Установочное расстояние Цмм 50 ЛИТРОВ 434 60 ЛИТРОВ 576 4
