![AEG FB Funk Инструкция по эксплуатации онлайн [4/7] 340487](/img/pdf.png)
AEG FB Funk Инструкция по эксплуатации онлайн [4/7] 340487
![AEG FB Funk Инструкция по эксплуатации онлайн [4/7] 340487](/views2/1406784/page4/bg4.png)
Содержание
- Оглавление 2
- Пульт управления 1 настенный кронштейн с принадлежно стями 2 приемный модуль 3 передатчик fb funk пульт управления 1 настенный кронштейн с принадлежно стями 2 5
- Монтажу проточного водонагревателя с помощью липучки закрепите приемный модуль на крышке электронного блока водонагревателя 13 разъемы приемного модуля должны быть направлены вниз отсоедините разъемы задатчика температуры от разъема установленного на крышке жк дисплея и разъема электронного блока управления извлеките из водонагревателя задатчик температуры подсоедините разъем 10 приемного модуля к соответствующему разъему расположенному на крышке жк дисплея подсоедините разъем 11 приемного модуля к разъему in электронного блока водонагревателя расположен рядом с разъемом жк дисплея установите на место крышку водонагревателя и включите электропитание соблюдайте требования инструкции по монтажу проточного водонагревателя 6
- Отключите электропитание водонагревателя снимите крышку водонагревателя в соответствии с указаниями приведенными в инструкции по 6
- При монтаже и эксплуатации соблюдайте требования инструкции поставляемой с проточным водонагревателем при выполнении электрического подключения и монтажа соблюдайте требования и нормы союза немецких электротехников vde 0100 предписания электроснабжающей компании а также соответствующих местных нормативных документов пуэ 6

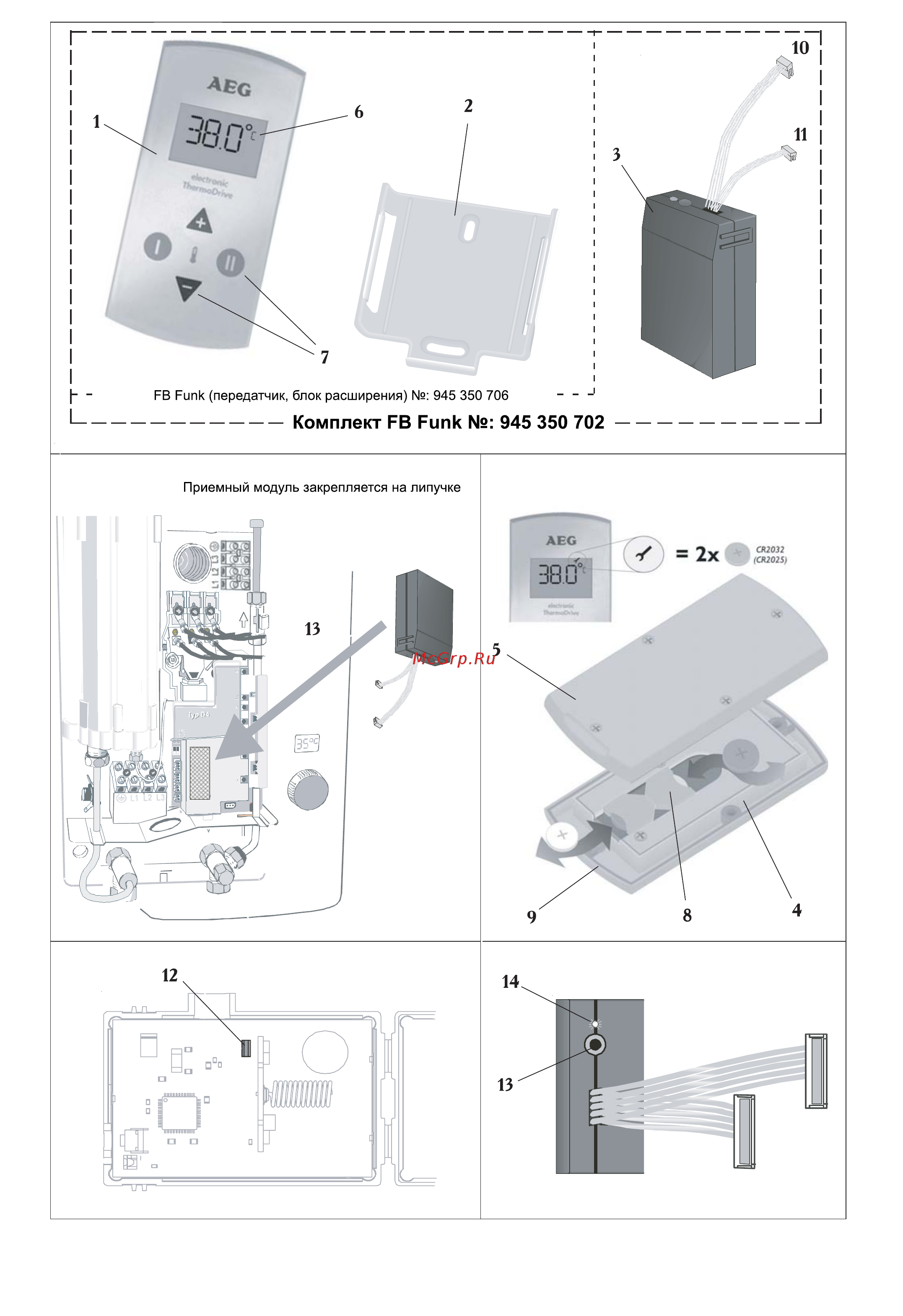

- Пульт ду 2 настенный кронштейн 3 приемный модуль 4 передняя часть корпуса 5 задняя часть корпуса крышка 6 дисплей 7 кнопки 8 отсек элементов питания 9 уплотнение 10 разъем для подключения жк дисплея 11 разъем для подключения приемного модуля 12 разъем блока генерации звукового сигнала 13 кнопка приемного модуля 14 светодиод приемного модуля 6
- Настройки температуры светодиод мигает два раза если светодиод мигает только один раз то процесс обучения следует повторить установите на место крышку водонагревателя соблюдая требования инструкции по монтажу проточного водонагревателя 7
- С помощью пульта которым вы будете продолжать пользоваться для управления водонагревателем выполните 6 раз операцию регистрации пульта см раздел первый ввод в эксплуатацию при этом из приемного модуля удаляются индивидуальные радиокоды всех зарегистрированных пультов управления оставшиеся дополнительные пульты управления следует зарегистрировать вновь 7
- Снимите крышку водонагревателя в соответствии с указаниями приведенными в инструкции по монтажу проточного водонагревателя активируйте режим обучения нажатием кнопки 13 расположенной на приемном модуле 3 при активации режима обучения загорается светодиодный индикатор 14 приемного модуля если в течение 30 секунд на приемный модуль не поступают сигналы от пульта то режим обучения отключается и светодиодный индикатор гаснет в режиме обучения следует нажать любую кнопку на подключенном пульте после приема сигнала от пульта светодиод несколько раз мигает затем гаснет контроль передачи и приема при приеме переданной с пульта 7
