- 1 -

Руководство по монтажу и эксплуатации

Терморегулятор ATE30T, ATE20,

с индикатором и без индикатора

Терморегуляторы, описание которых приведено в настоящем техпаспорте, предназначены для

монтажа в распределительный щит.

При ширине всего 3 автоматов и глубине корпуса 55 мм на монтажной рейке обеспечивается

экономия ценного места в электрическом распределителе.

В распоряжении имеются регуляторы с индикатором температуры и без него, с функцией

обнаружения обрыва провода и короткого замыкания датчика и без него, с переключением

функции реле (обогрев/охлаждение) и без него и с выходом аварийного сигнала и без него.

Обзор прибора

Модель Конструктивное исполнение Описание Тип датчика

ATE30T Терморегулятор с 7-сегментным индикатором и

выходом аварийного сигнала

1.1 WRFF

ATE20 Терморегулятор без индикатора и с выходом

аварийного сигнала

2.1 WRFF

Регулятор разрешается устанавливать на цоколь и снимать только в обесточенном

состоянии.

1.1

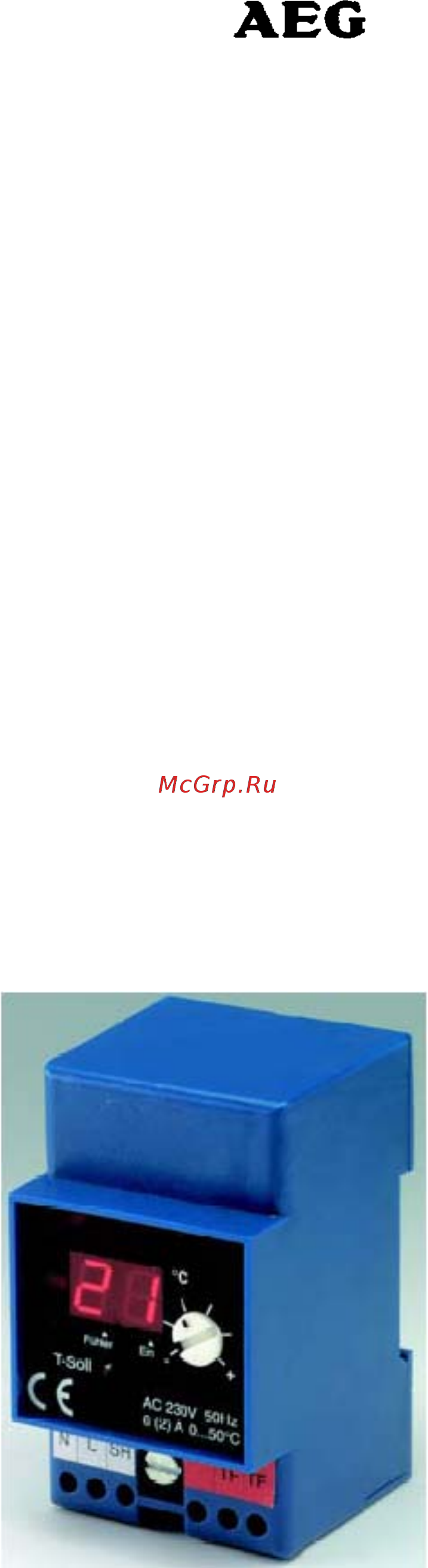

Терморегулятор с индикатором -25...+99°C; ATE30T

Функционирование

2-точечный терморегулятор учитывает температуру в

местах измерения с помощью подключенного датчика и

отображает ее в виде двузначного значения на 7-сегментном

индикаторе.

При снижении значения ниже заданного на коммутирующий

выход подается сигнал управления. Петля гистерезиса

обеспечивает отключение релейного выхода после

достижения заданного значения.

Переключение регулирующей функции с режима обогрева

на режим охлаждения обеспечивается удалением перемычки

на задней панели прибора.

Регулятор оснащен транзисторным каскадом „Аварийный

выход“, который может использоваться для передачи

сигнала „Неисправность датчика“ на центральное

сигнальное устройство.
