- 4 -

2.1 Терморегулятор ATE20

без индикатора; –5...+10°C или +5...+60°C

Температура в точках измерения фиксируется аналоговым

терморегулятором с помощью датчика с отрицательным

температурным коэффициентом.

При настройке по умолчанию регулятор работает в диапазоне –5

...+10°C как регулятор обогревателя. При снижении значения

ниже заданного на коммутирующий выход „SH“подается сигнал

управления (фаза L переключается на SH).

Если выход регулятора SH включен, то это индицируется

красным светодиодом (Вкл).

С помощью кодирования на задней панели прибора диапазон

температур можно изменить на +5 ... +60°C, а функцию

„Обогрев“ на „Охлаждение“.

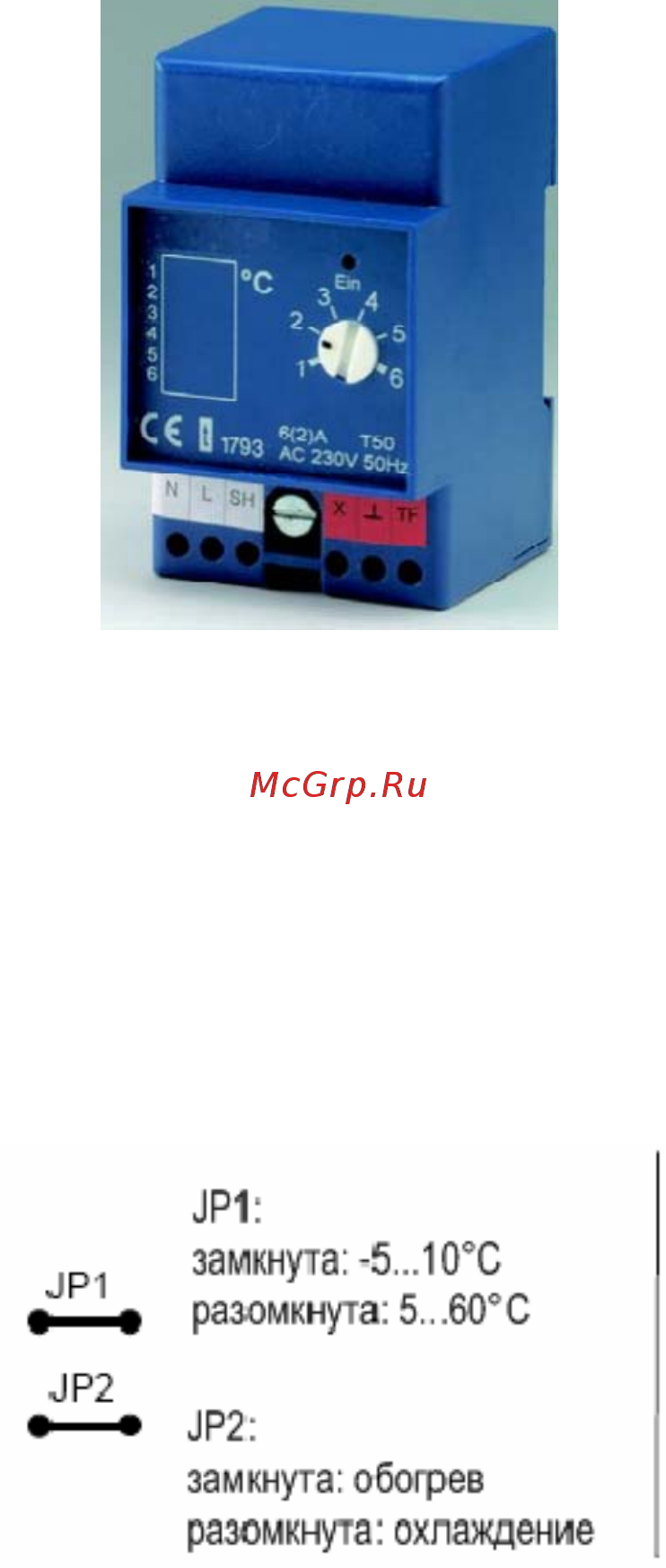

Изображение ATE20

Настройки

Выбор диапазона температур (задняя панель прибора)

Заводскую настройку диапазона –5 ...+10°C регулятора

можно изменить на диапазон +5 ...+60°C путем размыкания

проволочной перемычки JP1 на задней панели прибора.

Выбор режима „Обогрев“ или „Охлаждение“ (задняя

панель прибора)

На заводе регулятор установлен на режим „Обогрев“, то

есть, если заданное значение становится ниже

установленного, включается выходной контакт SH (230 В

перем. тока).

Для переключения этого режима на «Охлаждение»

необходимо снять проволочную перемычку JP2 на задней

панели прибора, после этого коммутирующий выход SH

будет включаться при превышении заданного значения.

Обнаружение обрыва провода датчика / короткого замыкания; выход аварийного сигнала

Терморегулятор распознает обрыв провода питания датчика или короткое замыкание на входе

датчика.

Для подключения дополнительно заказываемого реле связи в стандартном случае на клемму X

(выход аварийного сигнала) подается постоянное напряжение 24 В. В случае неисправности

(неисправность датчика) постоянное напряжение отключается.
