-1-
Руководство по эксплуатации и монтажу
Цифровой сигнализатор обледенения и
выпадения снега EM
30
для универсального использования

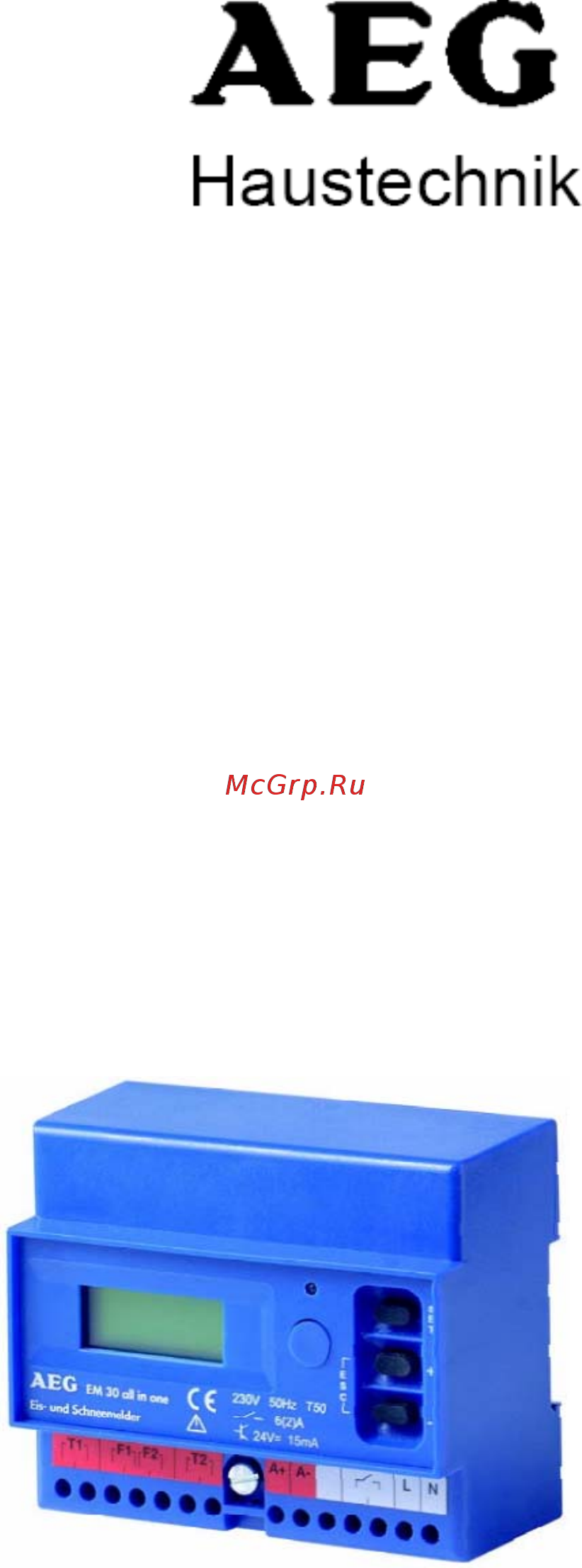

Цифровой сигнализатор обледенения и выпадения снега EM 30 вместе с одним или двумя
комбинированными датчиками влажности и температуры предназначен для раннего обнаружения
обледенения и снега и их удаления с контролируемых площадок путем включения обогрева. К нему
можно подключать 2 датчика обледенения и задавать режим работы отдельно для каждого датчика
(измерение температуры и/или
влажности), а также выполнять требуемые настройки. С помощью 3
кнопок управления обеспечивается доступ к отдельным значениям настройки и измерения (разделы
меню), их изменение и отображение на ЖК-дисплее. Дополнительный светодиод (LED) отображает
текущий режим работы.
Для использования в водосточных желобах, на плоских крышах или спутниковых системах предназначен
датчик обледенения EF 20 RH. Открытые площадки, например, подъездные пути к гаражу или автостоянки,
могут контролироваться датчиками обледенения EF 20-6 (20), которые также устойчивы к возможным
механическим нагрузкам, например, от проезда легкового автомобиля и т.п.
Известные способы сигнализации об обледенении и выпадении снега зачастую
связаны с таким
недостатком, как необходимость проведения периодического техобслуживания датчиков, поскольку на
точность измерения влажности негативно воздействуют, в частности, условия окружающей среды,
измерительный ток и т.д.
Благодаря защищенному патентом сигнализатору обледенения и выпадения снега, описание которого
приводится ниже, в датчике нет открытых электродов для измерения влажности. Такое решение
обеспечивает
надежную и рентабельную эксплуатацию без техобслуживания.
Содержание
1. Описание принципа работы
2. Монтаж датчика на открытых площадках
3. Монтаж датчика в водосточных желобах и на крышах
4. Схемы расположения контактов
5. Индикаторы и органы управления
6. Руководство по настройке, структура меню
7. Технические характеристики, указания по технике
безопасности
1. Описание принципа работы
Контрольно-измерительная система использует свойства термодатчика, который заменяет
металлические электроды, используемые для измерения влажности. Металлические электроды могут
загрязняться, подвергаться коррозии или короткому замыканию снаружи металлическими предметами,
одним словом, они требуют проведения техобслуживания. На ток, потребляемый термодатчиком, влияет
не только температура, но и в значительной степени влажность или сухость окружающей среды. Если
датчик температуры находится в пределах заданного „критического“ температурного диапазона, то
подается сигнал управления на подогрев термодатчика с небольшой мощностью. Спустя короткое
„время ожидания“ датчик по своему потребляемому току определяет, сухо ли или влажно вокруг. При
возможном наличии снега в течение этого времени он тает. При обнаружении влаги включается
нагревательный мат
. Обогрев выключается по истечении заданного „минимального времени обогрева“.
При отсутствии влаги система управления отключает обогрев термодатчика.
